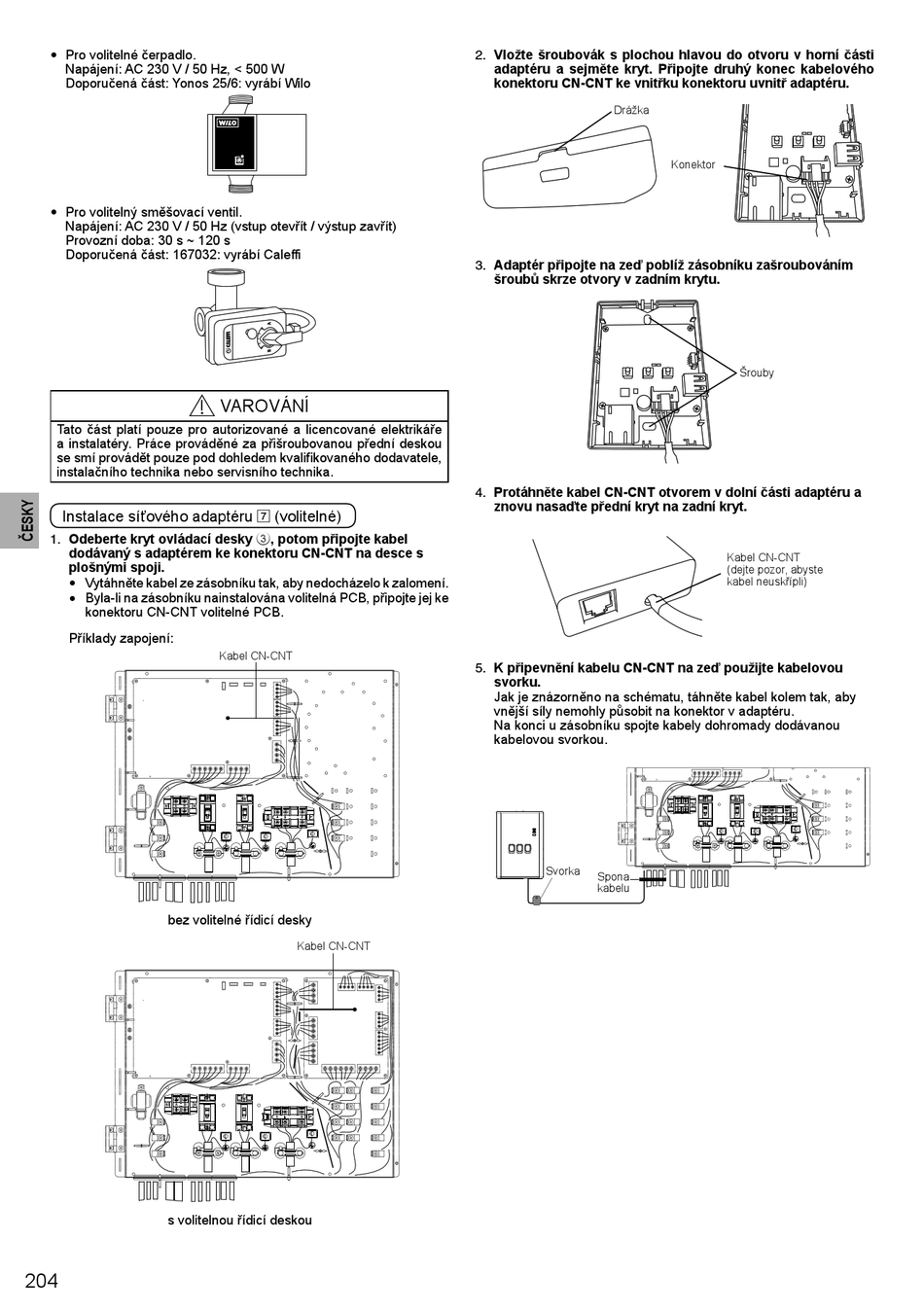

Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 204

•
Pro volitelné čerpadlo.
Napájení: AC 230 V / 50 Hz, < 500 W
Doporučená část: Yonos 25/6: vyrábí Wilo
•
Pro volitelný směšovací ventil.
Napájení: AC 230 V / 50 Hz (vstup otevřít / výstup zavřít)
Provozní doba: 30 s ~ 120 s
Doporučená část: 167032: vyrábí Caleffi
Tato část platí pouze pro autorizované a licencované elektrikáře
a instalatéry. Práce prováděné za přišroubovanou přední deskou
se smí provádět pouze pod dohledem kvalifi kovaného dodavatele,
instalačního technika nebo servisního technika.
Instalace síťového adaptéru 7 (volitelné)
1. Odeberte kryt ovládací desky 3, potom připojte kabel
dodávaný s adaptérem ke konektoru CN-CNT na desce s
plošnými spoji.
•
Vytáhněte kabel ze zásobníku tak, aby nedocházelo k zalomení.
•
Byla-li na zásobníku nainstalována volitelná PCB, připojte jej ke
konektoru CN-CNT volitelné PCB.
Příklady zapojení:
bez volitelné řídicí desky
s volitelnou řídicí deskou
204
VAROVÁNÍ
Kabel CN-CNT
Kabel CN-CNT
2. Vložte šroubovák s plochou hlavou do otvoru v horní části
adaptéru a sejměte kryt. Připojte druhý konec kabelového
konektoru CN-CNT ke vnitřku konektoru uvnitř adaptéru.
Drážka
3. Adaptér připojte na zeď poblíž zásobníku zašroubováním
šroubů skrze otvory v zadním krytu.
4. Protáhněte kabel CN-CNT otvorem v dolní části adaptéru a
znovu nasaďte přední kryt na zadní kryt.
5. K připevnění kabelu CN-CNT na zeď použijte kabelovou
svorku.
Jak je znázorněno na schématu, táhněte kabel kolem tak, aby
vnější síly nemohly působit na konektor v adaptéru.
Na konci u zásobníku spojte kabely dohromady dodávanou
kabelovou svorkou.
Svorka
Spona
kabelu
Konektor
Šrouby
Kabel CN-CNT
(dejte pozor, abyste
kabel neuskřípli)
