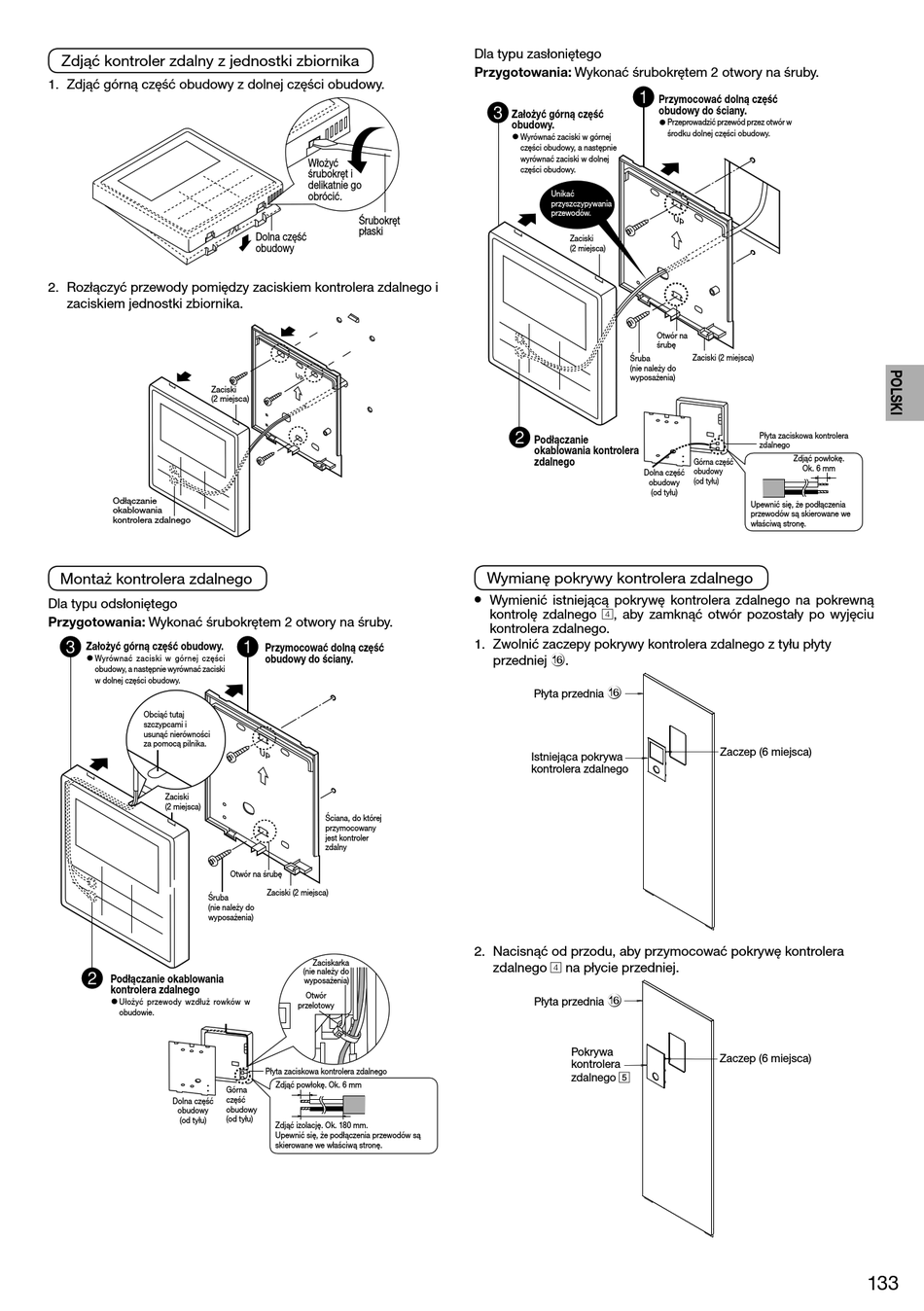

Zdjąć kontroler zdalny z jednostki zbiornika
1. Zdjąć górną część obudowy z dolnej części obudowy.
2. Rozłączyć przewody pomiędzy zaciskiem kontrolera zdalnego i
zaciskiem jednostki zbiornika.
Zaciski
(2 miejsca)
Odłączanie
okablowania
kontrolera zdalnego
Montaż kontrolera zdalnego
Dla typu odsłoniętego
Przygotowania: Wykonać śrubokrętem 2 otwory na śruby.
Założyć górną część obudowy.
•
Wyrównać zaciski w górnej części
obudowy, a następnie wyrównać zaciski
w dolnej części obudowy.
Obciąć tutaj
szczypcami i
usunąć nierówności
za pomocą pilnika.
Zaciski
(2 miejsca)
Śruba
(nie należy do
wyposażenia)
Podłączanie okablowania
kontrolera zdalnego
•
Ułożyć przewody wzdłuż rowków w
obudowie.
Dolna część
obudowy
(od tyłu)
Włożyć
śrubokręt i
delikatnie go
obrócić.
Śrubokręt
płaski
Dolna część
obudowy
Przymocować dolną część
obudowy do ściany.
U P
Ściana, do której
przymocowany
jest kontroler
zdalny
Otwór na śrubę
Zaciski (2 miejsca)
Zaciskarka
(nie należy do
wyposażenia)
Otwór
przelotowy
Płyta zaciskowa kontrolera zdalnego
Zdjąć powłokę. Ok. 6 mm
Górna
część
obudowy
(od tyłu)
Zdjąć izolację. Ok. 180 mm.
Upewnić się, że podłączenia przewodów są
skierowane we właściwą stronę.
Dla typu zasłoniętego
Przygotowania: Wykonać śrubokrętem 2 otwory na śruby.
Założyć górną część
obudowy.
•
Wyrównać zaciski w górnej
części obudowy, a następnie
wyrównać zaciski w dolnej
części obudowy.
Unikać
przyszczypywania
przewodów.
Zaciski
(2 miejsca)
Śruba
(nie należy do
wyposażenia)
Podłączanie
okablowania kontrolera
zdalnego
Dolna część
obudowy
Wymianę pokrywy kontrolera zdalnego
•
Wymienić istniejącą pokrywę kontrolera zdalnego na pokrewną
kontrolę zdalnego 4 , aby zamknąć otwór pozostały po wyjęciu
kontrolera zdalnego.
1. Zwolnić zaczepy pokrywy kontrolera zdalnego z tyłu płyty
przedniej f.
f
Płyta przednia
Istniejąca pokrywa
kontrolera zdalnego
2. Nacisnąć od przodu, aby przymocować pokrywę kontrolera
zdalnego 4 na płycie przedniej.
f
Płyta przednia
Pokrywa
kontrolera
zdalnego 5
Przymocować dolną część
obudowy do ściany.
•
Przeprowadzić przewód przez otwór w
środku dolnej części obudowy.
U P
Otwór na
śrubę
Zaciski (2 miejsca)
Płyta zaciskowa kontrolera
zdalnego
Zdjąć powłokę.
Górna część
Ok. 6 mm
obudowy
(od tyłu)
(od tyłu)
Upewnić się, że podłączenia
przewodów są skierowane we
właściwą stronę.
Zaczep (6 miejsca)
Zaczep (6 miejsca)
