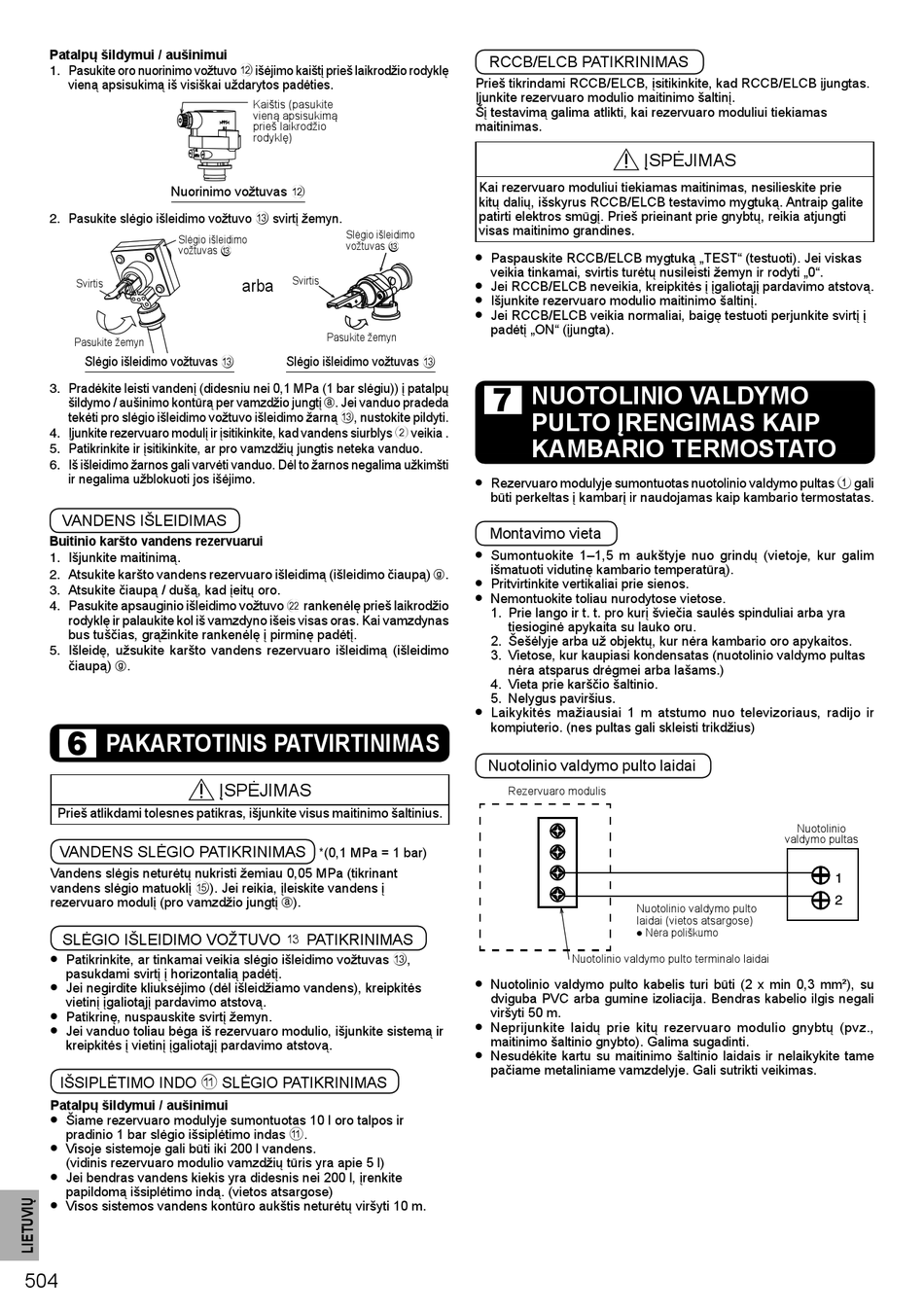

Patalpų šildymui / aušinimui
1. Pasukite oro nuorinimo vožtuvo b išėjimo kaištį prieš laikrodžio rodyklę
vieną apsisukimą iš visiškai uždarytos padėties.
Nuorinimo vožtuvas b
2. Pasukite slėgio išleidimo vožtuvo c svirtį žemyn.
Slėgio išleidimo
vožtuvas c
Svirtis
Pasukite žemyn
Slėgio išleidimo vožtuvas c
3. Pradėkite leisti vandenį (didesniu nei 0,1 MPa (1 bar slėgiu)) į patalpų
šildymo / aušinimo kontūrą per vamzdžio jungtį g. Jei vanduo pradeda
tekėti pro slėgio išleidimo vožtuvo išleidimo žarną c, nustokite pildyti.
4. Įjunkite rezervuaro modulį ir įsitikinkite, kad vandens siurblys 2 veikia .
5. Patikrinkite ir įsitikinkite, ar pro vamzdžių jungtis neteka vanduo.
6. Iš išleidimo žarnos gali varvėti vanduo. Dėl to žarnos negalima užkimšti
ir negalima užblokuoti jos išėjimo.
VANDENS IŠLEIDIMAS
Buitinio karšto vandens rezervuarui
1. Išjunkite maitinimą.
2. Atsukite karšto vandens rezervuaro išleidimą (išleidimo čiaupą)
3. Atsukite čiaupą / dušą, kad įeitų oro.
4. Pasukite apsauginio išleidimo vožtuvo l rankenėlę prieš laikrodžio
rodyklę ir palaukite kol iš vamzdyno išeis visas oras. Kai vamzdynas
bus tuščias, grąžinkite rankenėlę į pirminę padėtį.
5. Išleidę, užsukite karšto vandens rezervuaro išleidimą (išleidimo
čiaupą) .
g
PAKARTOTINIS PATVIRTINIMAS
6
Prieš atlikdami tolesnes patikras, išjunkite visus maitinimo šaltinius.
VANDENS SLĖGIO PATIKRINIMAS
Vandens slėgis neturėtų nukristi žemiau 0,05 MPa (tikrinant
vandens slėgio matuoklį e). Jei reikia, įleiskite vandens į
rezervuaro modulį (pro vamzdžio jungtį g).
SLĖGIO IŠLEIDIMO VOŽTUVO c PATIKRINIMAS
• Patikrinkite, ar tinkamai veikia slėgio išleidimo vožtuvas c,
pasukdami svirtį į horizontalią padėtį.
• Jei negirdite kliuksėjimo (dėl išleidžiamo vandens), kreipkitės
vietinį įgaliotąjį pardavimo atstovą.
• Patikrinę, nuspauskite svirtį žemyn.
• Jei vanduo toliau bėga iš rezervuaro modulio, išjunkite sistemą ir
kreipkitės į vietinį įgaliotąjį pardavimo atstovą.
IŠSIPLĖTIMO INDO a SLĖGIO PATIKRINIMAS
Patalpų šildymui / aušinimui
• Šiame rezervuaro modulyje sumontuotas 10 l oro talpos ir
pradinio 1 bar slėgio išsiplėtimo indas a.
• Visoje sistemoje gali būti iki 200 l vandens.
(vidinis rezervuaro modulio vamzdžių tūris yra apie 5 l)
• Jei bendras vandens kiekis yra didesnis nei 200 l, įrenkite
papildomą išsiplėtimo indą. (vietos atsargose)
• Visos sistemos vandens kontūro aukštis neturėtų viršyti 10 m.
504
Kaištis (pasukite
vieną apsisukimą
prieš laikrodžio
rodyklę)
Slėgio išleidimo
vožtuvas c
Svirtis
arba
Pasukite žemyn
Slėgio išleidimo vožtuvas c
ĮSPĖJIMAS
*(0,1 MPa = 1 bar)
RCCB/ELCB PATIKRINIMAS
Prieš tikrindami RCCB/ELCB, įsitikinkite, kad RCCB/ELCB įjungtas.
Įjunkite rezervuaro modulio maitinimo šaltinį.
Šį testavimą galima atlikti, kai rezervuaro moduliui tiekiamas
maitinimas.
Kai rezervuaro moduliui tiekiamas maitinimas, nesilieskite prie
kitų dalių, išskyrus RCCB/ELCB testavimo mygtuką. Antraip galite
patirti elektros smūgį. Prieš prieinant prie gnybtų, reikia atjungti
visas maitinimo grandines.
• Paspauskite RCCB/ELCB mygtuką „TEST" (testuoti). Jei viskas
veikia tinkamai, svirtis turėtų nusileisti žemyn ir rodyti „0".
• Jei RCCB/ELCB neveikia, kreipkitės į įgaliotąjį pardavimo atstovą.
•
Išjunkite rezervuaro modulio maitinimo šaltinį.
• Jei RCCB/ELCB veikia normaliai, baigę testuoti perjunkite svirtį į
padėtį „ON" (įjungta).
NUOTOLINIO VALDYMO
7
PULTO ĮRENGIMAS KAIP
KAMBARIO TERMOSTATO
• Rezervuaro modulyje sumontuotas nuotolinio valdymo pultas 1 gali
būti perkeltas į kambarį ir naudojamas kaip kambario termostatas.
Montavimo vieta
• Sumontuokite 1–1,5 m aukštyje nuo grindų (vietoje, kur galim
išmatuoti vidutinę kambario temperatūrą).
.
g
• Pritvirtinkite vertikaliai prie sienos.
• Nemontuokite toliau nurodytose vietose.
1. Prie lango ir t. t. pro kurį šviečia saulės spinduliai arba yra
tiesioginė apykaita su lauko oru.
2. Šešėlyje arba už objektų, kur nėra kambario oro apykaitos.
3. Vietose, kur kaupiasi kondensatas (nuotolinio valdymo pultas
nėra atsparus drėgmei arba lašams.)
4. Vieta prie karščio šaltinio.
5. Nelygus paviršius.
• Laikykitės mažiausiai 1 m atstumo nuo televizoriaus, radijo ir
kompiuterio. (nes pultas gali skleisti trikdžius)
Nuotolinio valdymo pulto laidai
Rezervuaro modulis
Nuotolinio valdymo pulto terminalo laidai
• Nuotolinio valdymo pulto kabelis turi būti (2 x min 0,3 mm²), su
dviguba PVC arba gumine izoliacija. Bendras kabelio ilgis negali
viršyti 50 m.
•
Neprijunkite laidų prie kitų rezervuaro modulio gnybtų (pvz.,
maitinimo šaltinio gnybto). Galima sugadinti.
• Nesudėkite kartu su maitinimo šaltinio laidais ir nelaikykite tame
pačiame metaliniame vamzdelyje. Gali sutrikti veikimas.
ĮSPĖJIMAS
Nuotolinio
valdymo pultas
Nuotolinio valdymo pulto
laidai (vietos atsargose)
Nėra poliškumo
•
1
2
