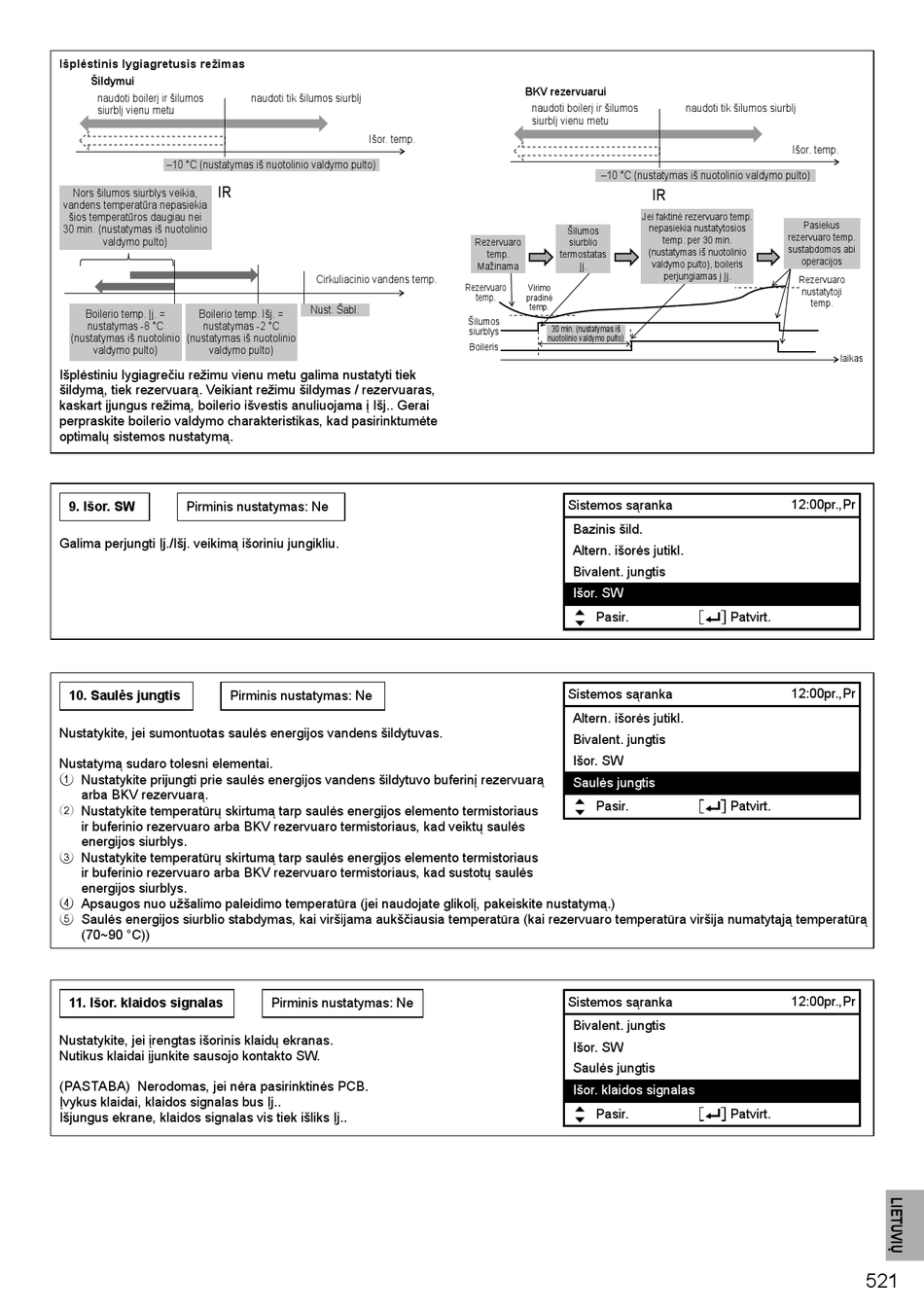

Išplėstinis lygiagretusis režimas
Šildymui
naudoti boilerį ir šilumos
siurblį vienu metu
–10 °C (nustatymas iš nuotolinio valdymo pulto)
IR
Nors šilumos siurblys veikia,
vandens temperatūra nepasiekia
šios temperatūros daugiau nei
30 min. (nustatymas iš nuotolinio
valdymo pulto)
Boilerio temp. Įj. = Boilerio temp. Išj. =
nustatymas -8 °C nustatymas -2 °C
(nustatymas iš nuotolinio (nustatymas iš nuotolinio
valdymo pulto) valdymo pulto)
Išplėstiniu lygiagrečiu režimu vienu metu galima nustatyti tiek
šildymą, tiek rezervuarą. Veikiant režimu šildymas / rezervuaras,
kaskart įjungus režimą, boilerio išvestis anuliuojama į Išj.. Gerai
perpraskite boilerio valdymo charakteristikas, kad pasirinktumėte
optimalų sistemos nustatymą.
9. Išor. SW Pirminis nustatymas: Ne
Galima perjungti Įj./Išj. veikimą išoriniu jungikliu.
10. Saulės jungtis Pirminis nustatymas: Ne
Nustatykite, jei sumontuotas saulės energijos vandens šildytuvas.
Nustatymą sudaro tolesni elementai.
1 Nustatykite prijungti prie saulės energijos vandens šildytuvo buferinį rezervuarą
arba BKV rezervuarą.
2 Nustatykite temperatūrų skirtumą tarp saulės energijos elemento termistoriaus
ir buferinio rezervuaro arba BKV rezervuaro termistoriaus, kad veiktų saulės
energijos siurblys.
3 Nustatykite temperatūrų skirtumą tarp saulės energijos elemento termistoriaus
ir buferinio rezervuaro arba BKV rezervuaro termistoriaus, kad sustotų saulės
energijos siurblys.
4 Apsaugos nuo užšalimo paleidimo temperatūra (jei naudojate glikolį, pakeiskite nustatymą.)
5 Saulės energijos siurblio stabdymas, kai viršijama aukščiausia temperatūra (kai rezervuaro temperatūra viršija numatytąją temperatūrą
(70~90 °C))
11. Išor. klaidos signalas
Nustatykite, jei įrengtas išorinis klaidų ekranas.
Nutikus klaidai įjunkite sausojo kontakto SW.
(PASTABA) Nerodomas, jei nėra pasirinktinės PCB.
Įvykus klaidai, klaidos signalas bus Įj..
Išjungus ekrane, klaidos signalas vis tiek išliks Įj..
naudoti tik šilumos siurblį
Išor. temp.
Cirkuliacinio vandens temp.
Nust. Šabl.
Pirminis nustatymas: Ne
BKV rezervuarui
naudoti boilerį ir šilumos
siurblį vienu metu
–10 °C (nustatymas iš nuotolinio valdymo pulto)
Šilumos
Rezervuaro
siurblio
temp.
termostatas
Mažinama Įj.
Rezervuaro
Virimo
temp.
pradinė
temp.
Šilumos
30 min. (nustatymas iš
siurblys
nuotolinio valdymo pulto)
Boileris
Sistemos sąranka
Bazinis šild.
Altern. išorės jutikl.
Bivalent. jungtis
Išor. SW
Pasir.
Sistemos sąranka
Altern. išorės jutikl.
Bivalent. jungtis
Išor. SW
Saulės jungtis
Pasir.
Sistemos sąranka
Bivalent. jungtis
Išor. SW
Saulės jungtis
Išor. klaidos signalas
Pasir.
naudoti tik šilumos siurblį
Išor. temp.
IR
Jei faktinė rezervuaro temp.
Pasiekus
nepasiekia nustatytosios
rezervuaro temp.
temp. per 30 min.
sustabdomos abi
(nustatymas iš nuotolinio
operacijos
valdymo pulto), boileris
perjungiamas į Įj.
Rezervuaro
nustatytoji
temp.
12:00pr.,Pr
Patvirt.
12:00pr.,Pr
Patvirt.
12:00pr.,Pr
Patvirt.
laikas
