Installation / Inbetriebnahmevorbereitung

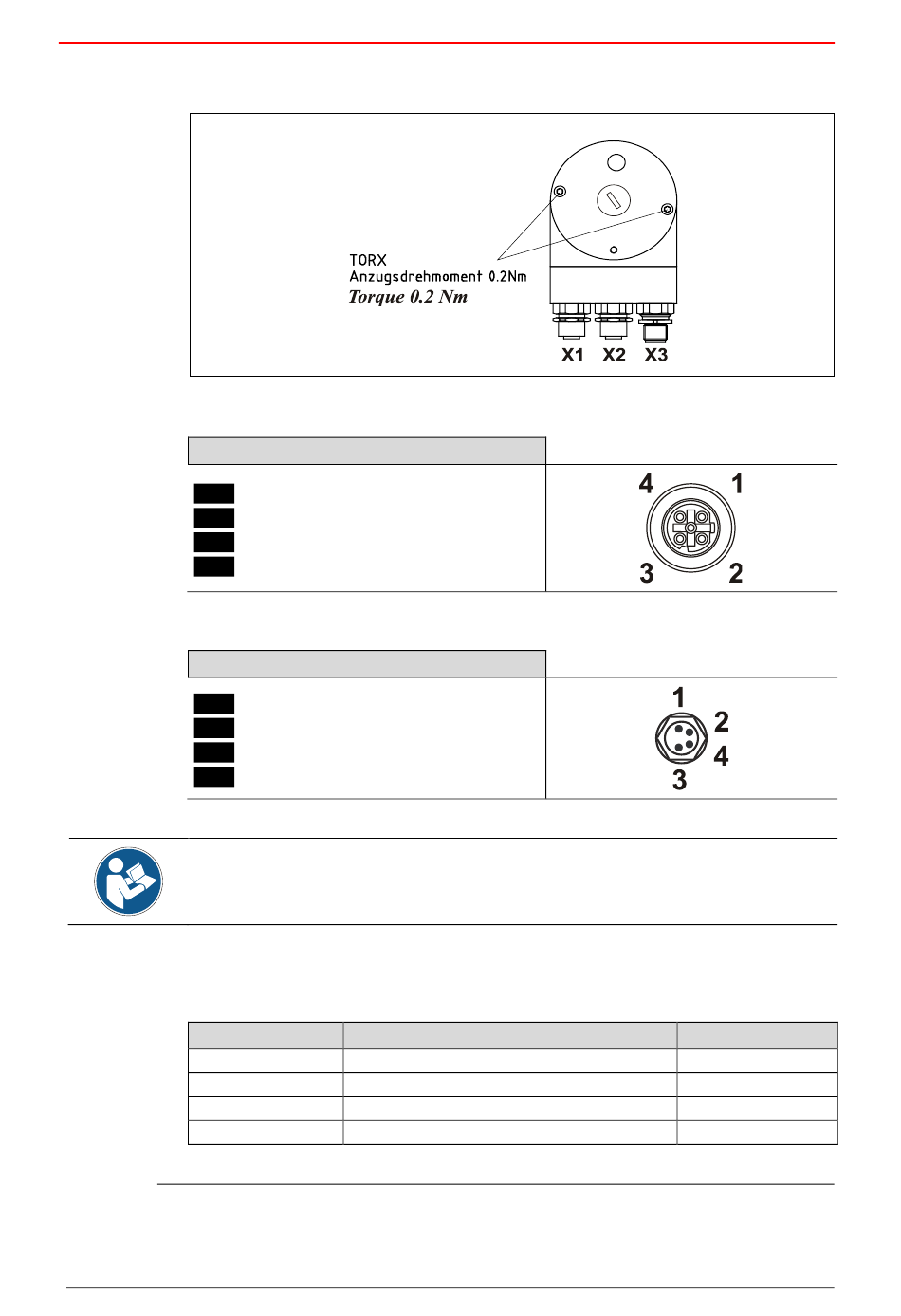

4.2 Anschluss
X1 POWERLINK-IN / X2 POWERLINK-OUT
Pin 1
Pin 2
Pin 3
Pin 4
X3 Versorgung
Pin 1
Pin 2
Pin 3
Pin 4
Für die Versorgung sind paarweise verdrillte und geschirmte Kabel zu
verwenden !
Die Schirmung ist großflächig auf das Gegensteckergehäuse aufzulegen!
Bestellangaben zur Ethernet Flanschdose M12x1-4 pol. D-kodiert
Hersteller
Binder
Phoenix Contact
Phoenix Contact
Harting
1)
Für Servicezwecke, z.B. Softwareupdate
TR-Electronic GmbH 2008, All Rights Reserved
Page 34 of 187
TxD+, Sendedaten +
RxD+, Empfangsdaten +
TxD–, Sendedaten –
RxD–, Empfangsdaten –
11 – 27 V DC
1)
TRWinProg+
GND, 0 V
1)
TRWinProg–
Bezeichnung
Series 825
SACC-M12MSD-4CON-PG 7-SH (PG 7)
SACC-M12MSD-4CON-PG 9-SH (PG 9)
HARAX
M12-L
TR - ECE - BA - DGB - 0071 - 05
Flanschdose M12x1-4 pol. D-kodiert
Flanschstecker M8x1-4 pol.
Bestell-Nr.:
99-3729-810-04
15 21 25 8
15 21 26 1
21 03 281 1405
Printed in the Federal Republic of Germany
06/26/2017
