Installation / Inbetriebnahmevorbereitung

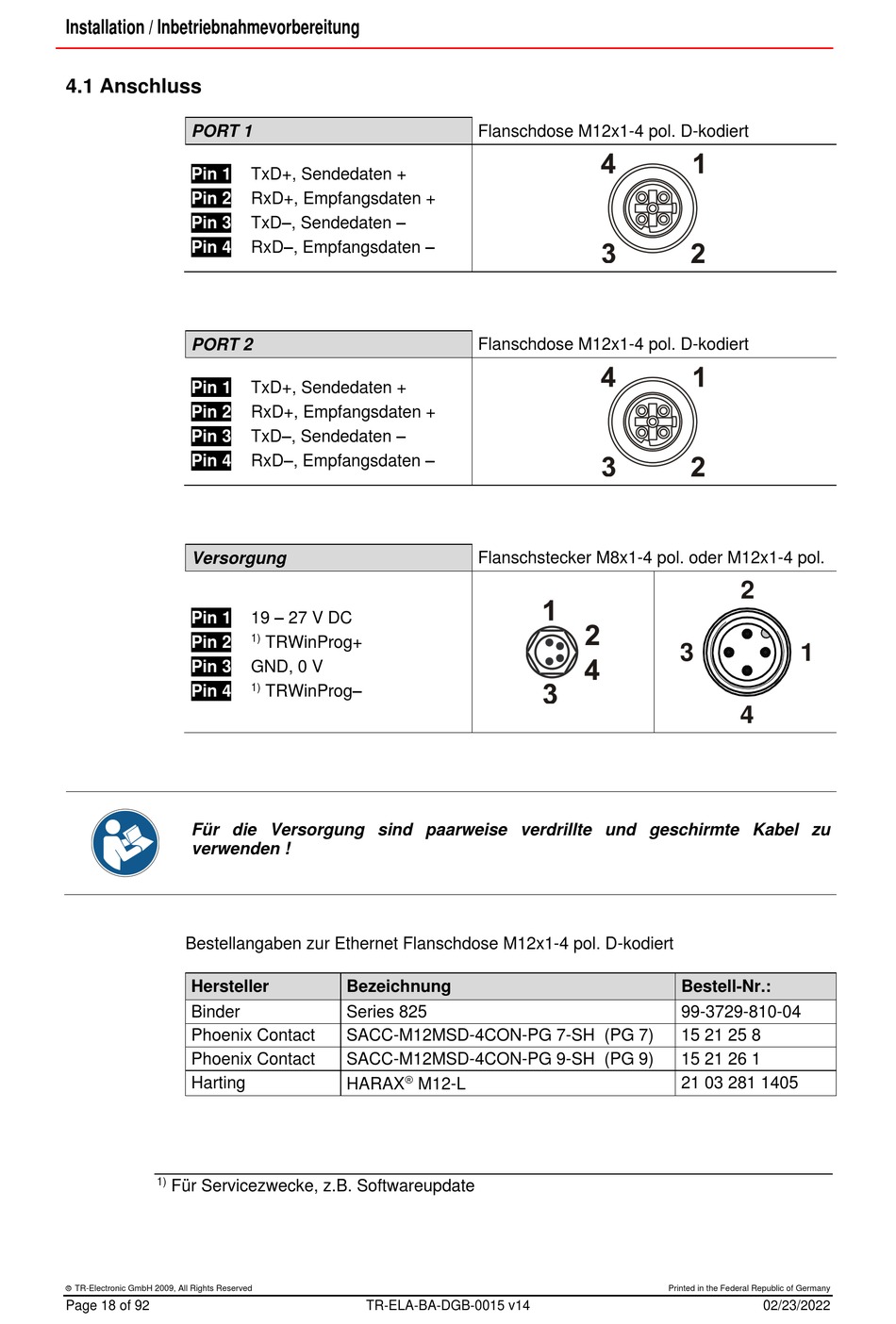

4.1 Anschluss

PORT 1
Pin 1
Pin 2
Pin 3
Pin 4
PORT 2
Pin 1
Pin 2
Pin 3
Pin 4
Versorgung
Pin 1
Pin 2
Pin 3
Pin 4
Für die Versorgung sind paarweise verdrillte und geschirmte Kabel zu
verwenden !
Bestellangaben zur Ethernet Flanschdose M12x1-4 pol. D-kodiert
Hersteller
Binder
Phoenix Contact
Phoenix Contact
Harting
1)
Für Servicezwecke, z.B. Softwareupdate
 TR-Electronic GmbH 2009, All Rights Reserved
Page 18 of 92
TxD+, Sendedaten +
RxD+, Empfangsdaten +
TxD–, Sendedaten –
RxD–, Empfangsdaten –
TxD+, Sendedaten +
RxD+, Empfangsdaten +
TxD–, Sendedaten –
RxD–, Empfangsdaten –
19 – 27 V DC
1)
TRWinProg+
GND, 0 V
1)
TRWinProg–
Bezeichnung
Series 825
SACC-M12MSD-4CON-PG 7-SH (PG 7)
SACC-M12MSD-4CON-PG 9-SH (PG 9)

HARAX M12-L
TR-ELA-BA-DGB-0015 v14
Flanschdose M12x1-4 pol. D-kodiert
Flanschdose M12x1-4 pol. D-kodiert
Flanschstecker M8x1-4 pol. oder M12x1-4 pol.
2
3
1
4
Bestell-Nr.:
99-3729-810-04
15 21 25 8
15 21 26 1
21 03 281 1405
