POWERLINK Informationen

3.2 Protokoll

Das für Prozessdaten optimierte POWERLINK-Protokoll wird über einen speziellen
Ethertype direkt im Ethernet-Frame II transportiert. Die azyklische Kommunikation, der
Transport von IP-basierten Protokollen wie z.B. UDP etc., benutzt den Ethertype
0x0800. POWERLINK Real-Time-Frames benutzen den Ethertype 0x88AB.
Anhand des Ethertypes werden die POWERLINK-spezifischen Daten unterschiedlich
interpretiert.
Die Struktur und Bedeutung der Parameter bei der azyklischen Parameterkommunikation
wird durch das Geräteprofil „CANopen Device Profile für Encoder CiA DS-406"
vorgegeben.
UDP/IP-Datagramme werden ebenfalls unterstützt. Dies bedeutet, dass sich der
Managing Node und die Controlled Nodes in unterschiedlichen Subnetzen befinden
können. Die Kommunikation über Router hinweg in andere Subnetze ist somit
möglich.
POWERLINK verwendet ausschließlich Standard-Frames nach IEEE802.3. Damit
können
(Master), und Standard-Tools (z. B. Monitor) eingesetzt werden.

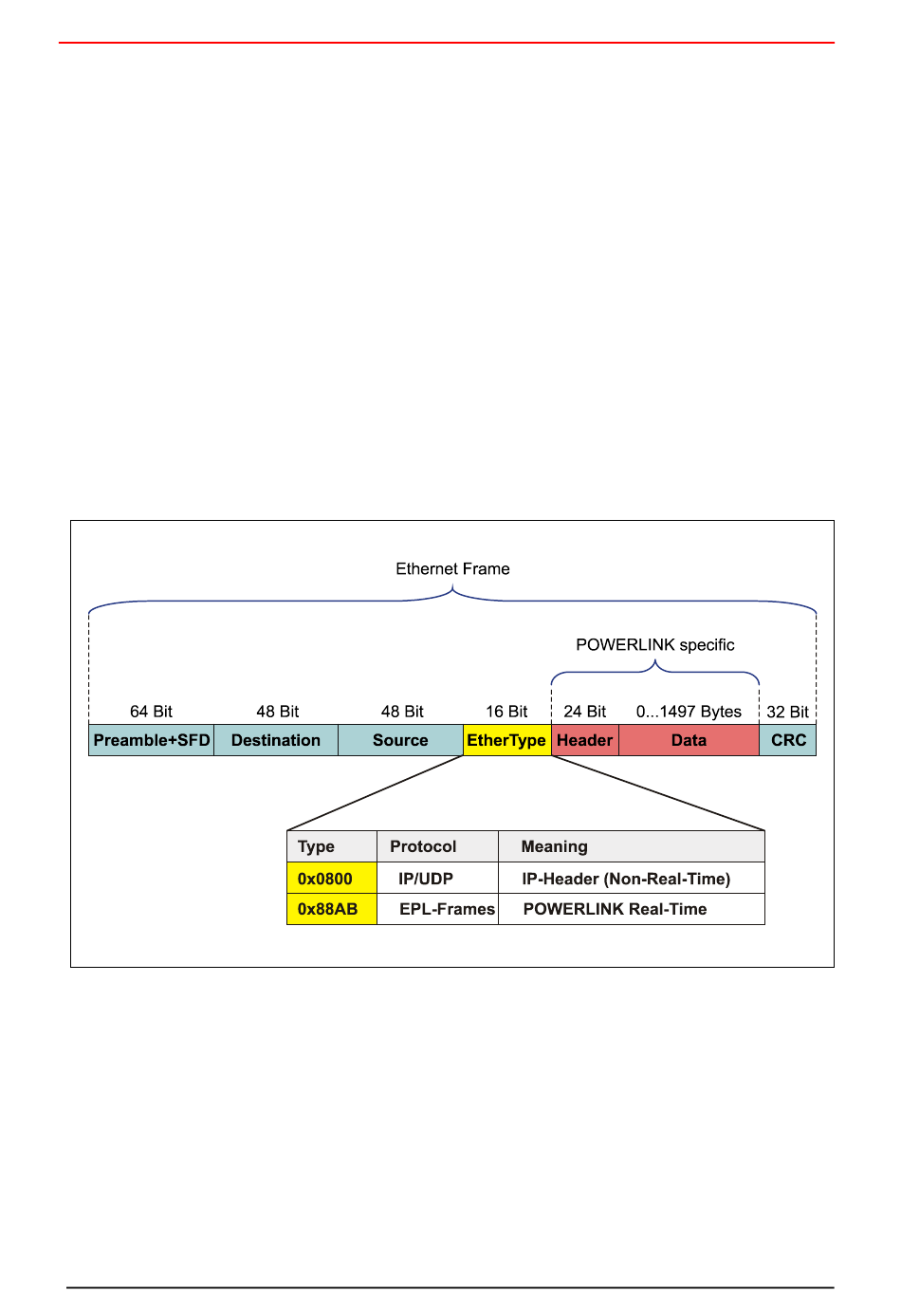

Abbildung 3: Ethernet Frame Struktur
