Was bietet ein imc CRONOS-Gerät?
Hinweis
Die
Stromversorgung eines CRFX-Moduls
Welche Adresse ist für ein neues Modul in einem ausgestatteten CRC Gerät sinnvoll?
Die einzelnen Module eines imc CRONOS Geräts werden durch Moduladressen vom Messsystem unterschieden
(Hardware und Software). Diese Moduladressen müssen vor dem Einbau des Moduls eingestellt werden (HEX-
Schalter). Dabei sind die Moduladressen der anderen Module im Gerät zu berücksichtigen. Werden
Moduladressen doppelt oder mehrfach vergeben, so führt dies zu Konflikten und die betroffenen Module
werden nicht oder nicht korrekt von der Geräte-Software erkannt. Dies führt zu schwer identifizierbaren
Fehlern!

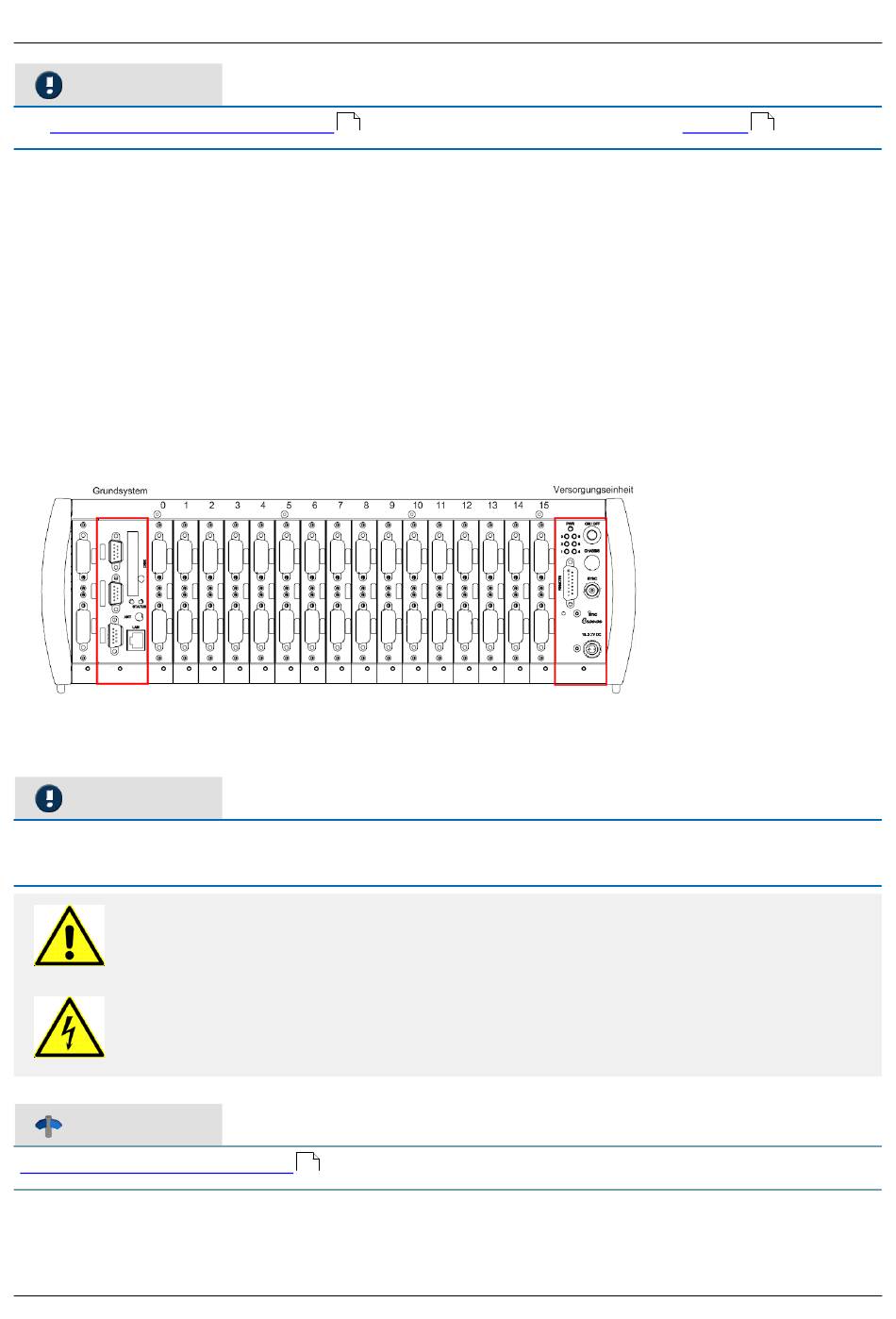

Die möglichen Steckplätze, Kombinationen der "CRC-Einschubmodule" und Einschränkungen werden in diesem
Kapitel beschrieben. Zunächst ein Beispiel mit einem Gerät, das mit Modulen bestückt ist, die 4 TE (=20,32 mm)
breit sind, also einen Steckplatz in Ihrem imc CRONOScompact Gerät belegen. Folgende Hinweise zur Einstellung
der Moduladresse eines Moduls in ein bereits bestücktes Gerät sind unbedingt zu beachten:
1. Die Versorgungseinheit ist ab Werk im Gerät konfiguriert. Die Versorgungseinheit darf nachträglich nicht
umgesteckt werden!
2. Die Nummern 0 bis 15 auf der Abdeckleiste (siehe Abbildung) Ihres imc CRONOScompact Gerätes
entsprechen ab Werk den Moduladressen. Die Moduladresse 0 bis F eines Moduls wird über einen HEX-
Schalter am "CRC-Einschubmodul" eingestellt.
Hinweis
Die mit dem HEX-Schalter eingestellte Moduladresse (0 bis F) am Modul, muss mit der Steckplatzposition
(siehe Abdeckleiste 0 bis 15) übereinstimmen!
Achtung ! Sicherheitssiegel nicht verletzen!
Die Module (z.B. HV2-4U) mit Sicherheitssiegel (unter der Abdeckleiste) wurden vor Auslieferung
im Messsystem auf die Einhaltung der Sicherheitsbestimmungen nach DIN EN 61010-1
kontrolliert und einer Hochspannungsprüfung unterzogen. Nach Erfolg dieser abschließenden
Prüfungen wird das Modul versiegelt. Bei verletztem Sicherheitssiegel kann ein sicheres Arbeiten
nicht mehr garantiert werden. Jeder Eingriff, wie z.B. ein vorübergehendes Entfernen des
Moduls, erfordert eine erneute Prüfung der Sicherheit.
Verweis
Technische Daten CRONOScompact
