Universalmessverstärker

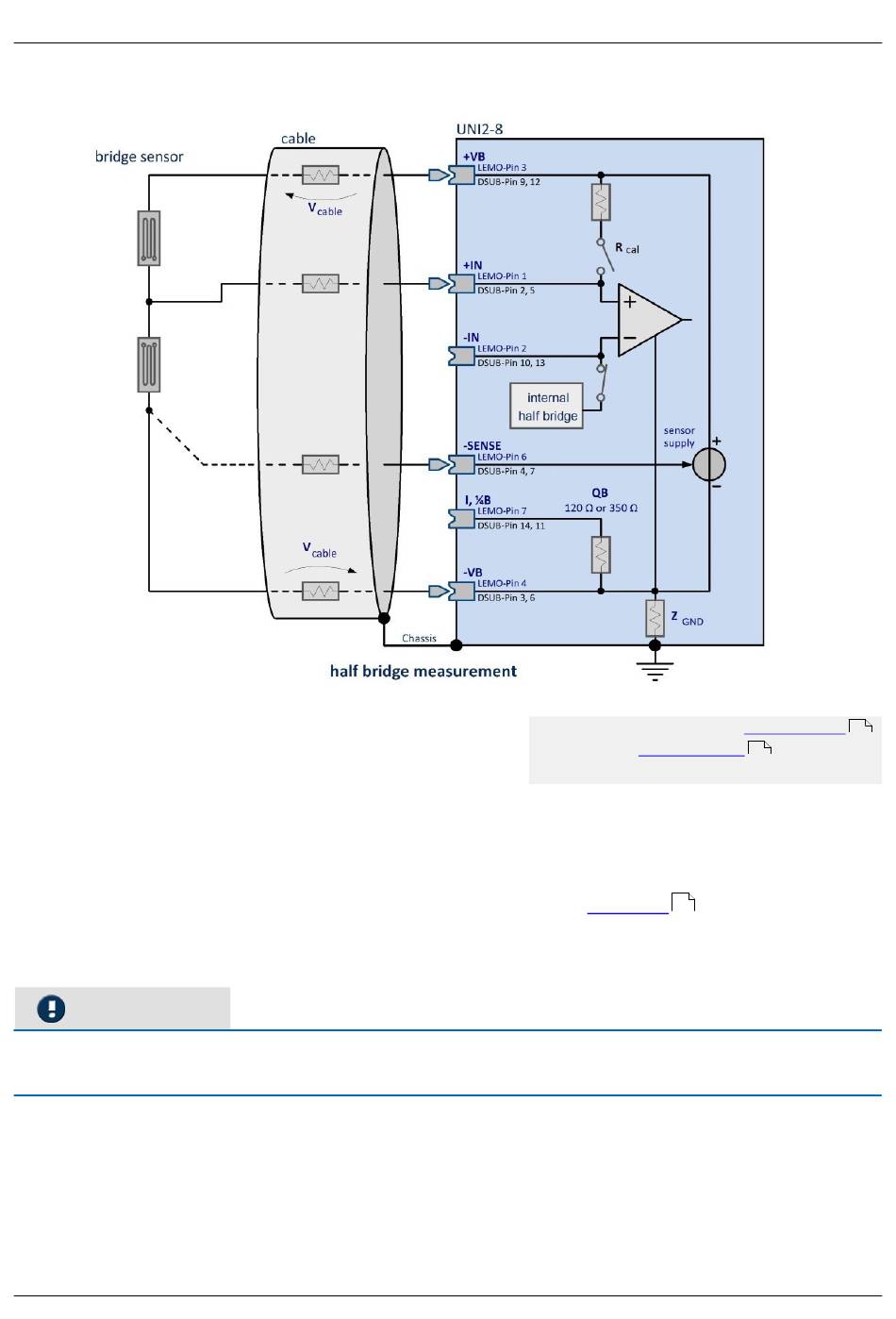

8.4.1.2.2 Halbbrücke
Sie haben nur eine Halbbrücke. Das können z.B. zwei zusammen geschaltete DMS sein oder ein Sensor, der
intern eine Halbbrücke ist, oder ein potentiometrischer Sensor. Die Halbbrücke wird 4-drahtig angeschlossen.
Zur Wirkung und Nutzung der Senseleitung SENSE, siehe Beschreibung der
Der Verstärker ergänzt intern eine Halbbrücke, so dass der Differenzverstärker an einer Vollbrücke arbeitet.
Hinweis
Es ist wichtig, dass das Messsignal der Halbbrücke an +IN angeschlossen wird. Der Anschluss an -IN führt zu
unplausiblen Messwerten und zur Beeinflussung der Nachbarkanäle.
© 2023 imc Test & Measurement GmbH
LEMO
ist der 7-polige LEMO in der
DSUB
15-polige
DSUB Pinbelegung
Z
ist ca. 500 kΩ für CRFX, sonst 0 Ω
GND
Vollbrücke
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 8
Standardbelegung
