8.4.2.3.2 Halbbrücke

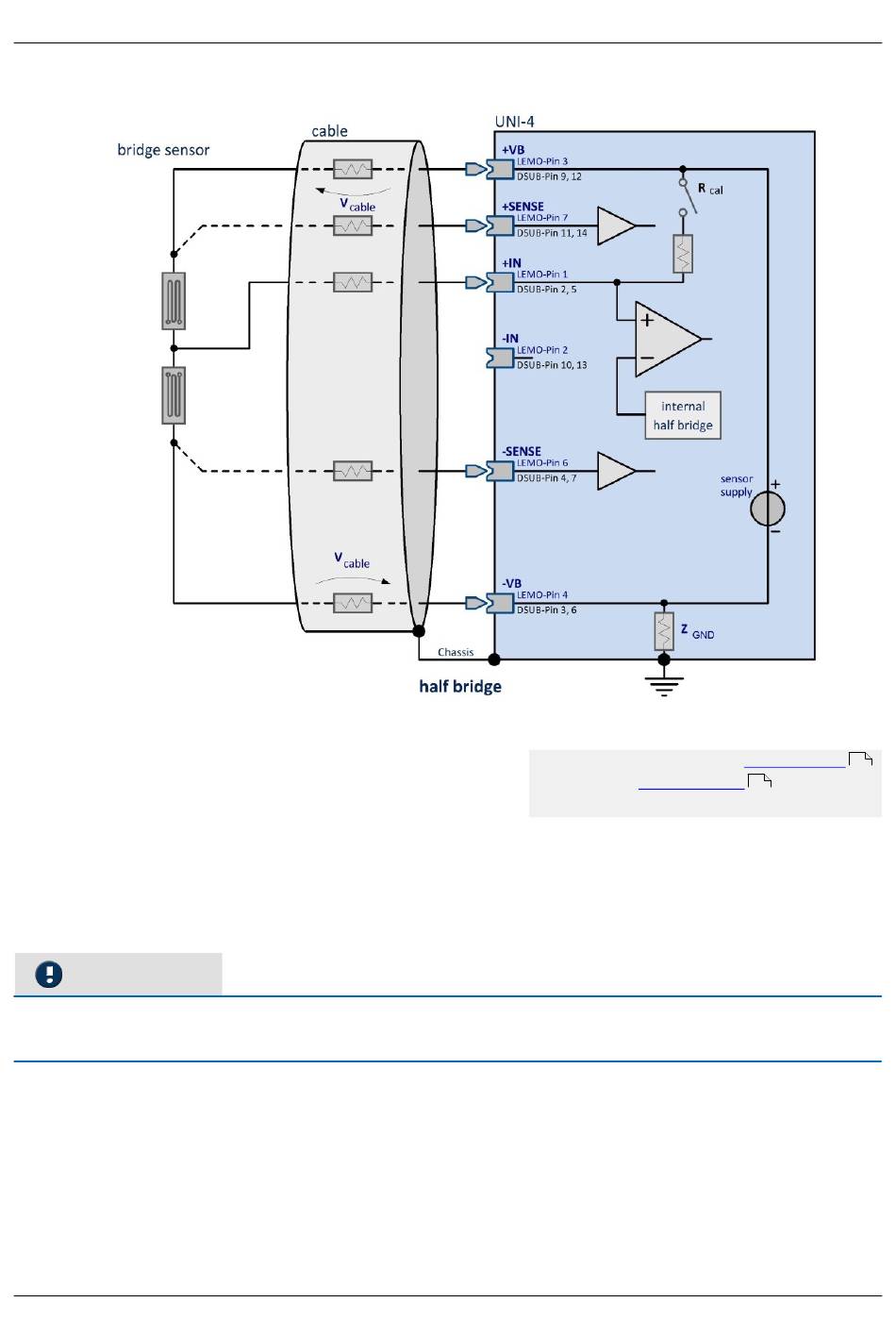

Sie haben nur eine Halbbrücke. Das können z.B. zwei zusammen geschaltete DMS sein oder ein Sensor, der
intern eine Halbbrücke ist, oder ein potentiometrischer Sensor. Die Halbbrücke wird 4-drahtig oder 5-drahtig
angeschlossen. Zur Wirkung und Nutzung der Senseleitung, siehe Sense-Beschreibung bei Vollbrücke
Der Verstärker ergänzt intern eine Halbbrücke, so dass der Differenzverstärker an einer Vollbrücke arbeitet.
Hinweis
Es ist wichtig, dass das Messsignal der Halbbrücke an +IN angeschlossen wird. Der Anschluss an -IN führt zu
unplausiblen Messwerten.
© 2023 imc Test & Measurement GmbH
LEMO
ist der 7-polige LEMO in der
DSUB
15-polige
DSUB Pinbelegung
Z
ist ca. 500 kΩ für CRFX, sonst 0 Ω
GND
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 8
Standardbelegung
477
470
Seite 221
