10.11 XT-Con
Dichtung und Rundstecker (XT-Con)
Die Anschlusstechnik der CRXT Basiseinheiten nutzt gedichtete DSUB-9 sowie Rundstecker vom Typ "XT-Con".
Diese bei imc als Zubehör erhältliche Steckerfamilie zeichnet sich durch Folgendes aus:
·
XT-Con ist mechanisch kompatibel mit gedichteter LEMO.1T Serie:
spezifizierte Dichtigkeit wird jedoch nur mit den passenden, von imc als Zubehör lieferbaren Steckern (XT-
Con) garantiert!
·
XT-Con ist nicht kompatibel zur Serie LEMO.1B:
Diese LEMO Steckerfamilie ist nicht mechanisch kompatibel und rastet insbesondere nicht ein!
Der Standard AC/DC Netzadapter ist eine nicht-gedichtete Ausführung. IP65 taugliche Adapter sind als optionales
Zubehör erhältlich, ebenso wie gedichtete Anschluss-Stecker zur Installation in Fahrzeugen.
Gleiches gilt für Netzwerkkabel mit RJ-45 Stecker: Das im Standard-Lieferumfang enthaltene Kabel ist eine nicht
gedichtete Laborausführung für Inbetriebnahme-Zwecke. Als Zubehör ist ein Kabel erhältlich, dessen RJ-45
Stecker auf der einen Seite gedichtet ist und auf der anderen Seite zum Anschluss an Standard-Equipment wie
Computer oder Netzwerk-Switch geeignet ist.
Die Standard-Anschlusstechnik für Verstärkermodule sind gedichtete DSUB-15 Buchsen. Bei der Ausrüstung mit
anderen kundenspezifischen Steckern, wie z.B. LEMO.1B, gelten für das Gesamtgerät dann die durch die
gewählten Stecker vorgegebenen Spezifikationen.
Die geräteseitigen Buchsen setzen für Dichtigkeit voraus, dass geeignete Stecker abgeschlossen sind, oder
geeignete dichtenden Schutzkappen.
DSUB-15 Stecker
Für Module mit DSUB-15 Anschlusstechnik sind die komfortablen Klemmenstecker zum lötfreien
Schraubklemmenanschluss als optionales Zubehör verfügbar. Diese sind in der speziellen IP65-Ausführung zu
verwenden. Dies gilt unabhängig davon, ob Dichtigkeitseigenschaften erforderlich sind: Die einfachen Standard-
Klemmenstecker haben kürzere Verriegelungsschrauben und lassen sich daher nicht an CRXT-Geräten fixieren.
Die beiden Typen sind nicht wechselseitig kompatibel, jedoch sind lange Schrauben als Zubehör zum Nachrüsten
erhältlich: lange Bolzen: nur für CRXT, kurze Standard-Bolzen: nur für CRFX, CRC, C-SERIE etc.
Die DSUB-Klemmenstecker sind aus robustem Metall und setzen die Signale der DSUB-15 Buchsen auf lötfreie
Schraubklemmen um.
Versorgung
Das Power-Modul ist mit dem DC-Versorgungseingang ausgestattet: einer XT-Con Buchse für Gleichspannungs-
Ultra-Weitbereich. Bezüglich der EN 61326-1 ist der DC-Versorgungseingang nicht zum Anschluss an ein
Gleichspannungsnetz bestimmt.

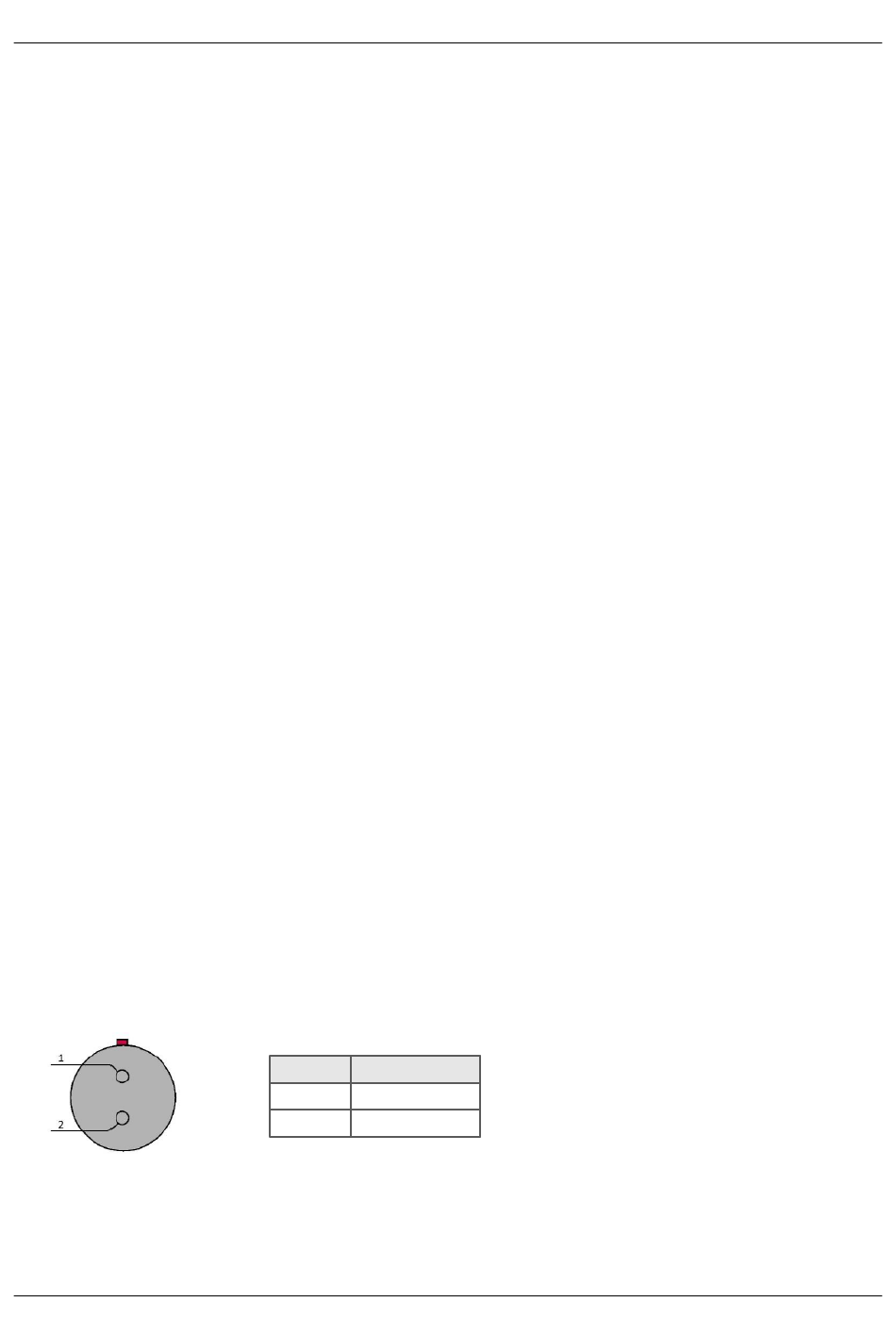

Versorgung, XT-Con
© 2023 imc Test & Measurement GmbH
PIN
Signal
1
+Supply
2
-Supply
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 10
Seite 488
