DI, DO, DAC, HRENC und SYNTH
8.11.5.3.3 Aufbau
Eine komplette Konditionierung mit individuellen Differenzeingängen erfolgt für 4 Spuren: Diese können je nach
Bedarf zu 4 Kanälen für Einsignalgeber oder zu 2 Kanälen für Zweisignalgeber konfiguriert werden.

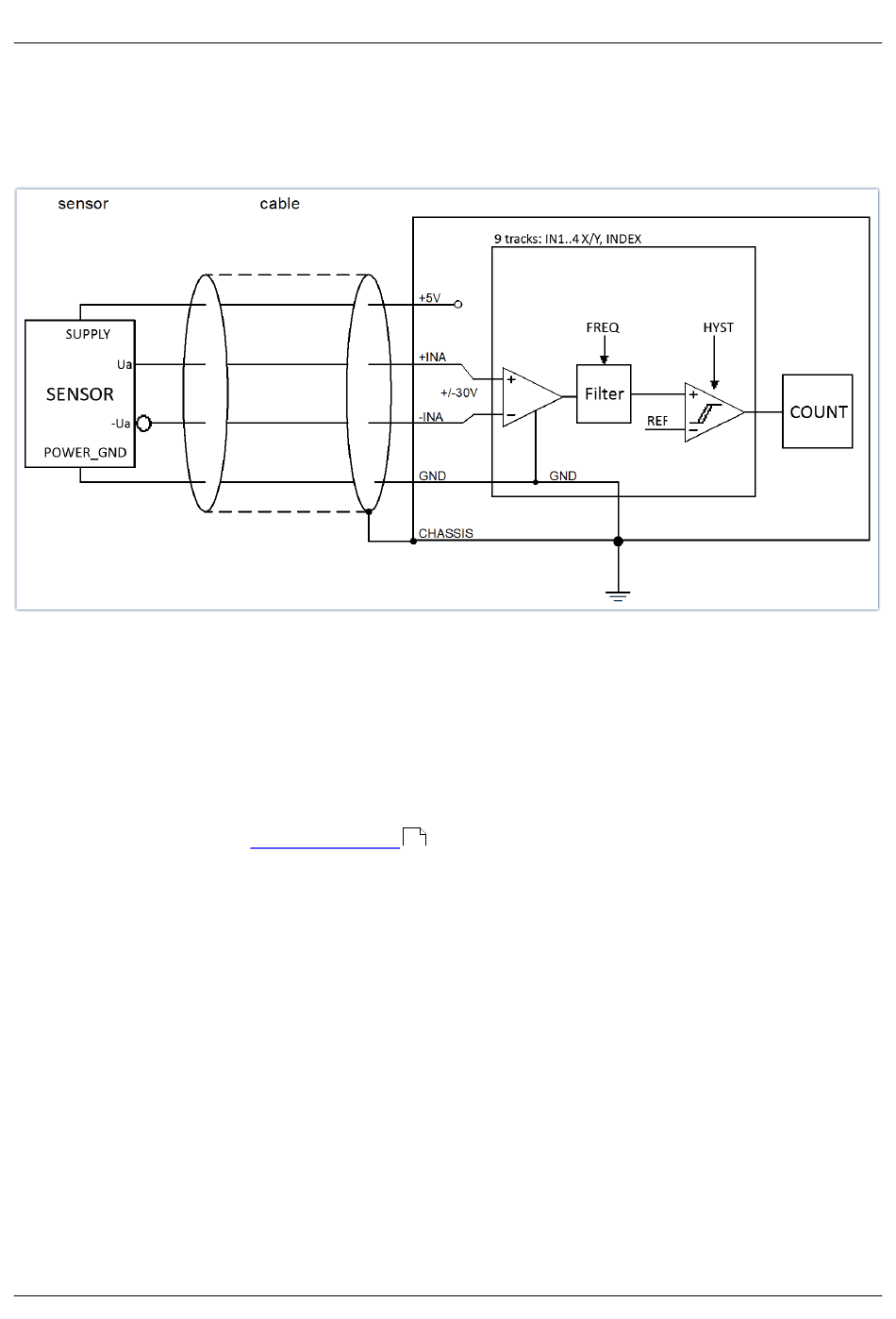

Blockbild
Zweisignalgeber (quadrature encoder) liefern zwei um 90° phasenversetzte Signale, die Spuren A und B (C und
D). Durch Auswertung dieser Phaseninformation zwischen A- und B-Spur kann die Drehrichtung bestimmt
werden. Bei Auswahl des entsprechenden Signalgeber-Typs wird diese Funktionalität unterstützt. Die eigentliche
Zeit oder Frequenzinformation dagegen wird ausschließlich aus der A-Spur abgeleitet!
Der Index-Kanal ist ebenso wie die übrigen Kanäle voll konditioniert. Er kann, wenn diese Funktion ausgewählt
wurde, für alle 4 Kanäle wirksam sein.

8.11.5.3.4 Kanalzuordnung

Als Anschlussstecker dient der
einem Stecker angeschlossen werden.
Voraussetzung für einen korrekten Arbeitspunkt des Eingangs-Differenzverstärkers ist es, dass der Sensor
Massebezug hat, d.h. eine niederohmige Impedanz bezüglich Masse (GND, CHASSIS, PE) aufweist. Dies ist nicht
zu verwechseln mit dem Gleichtakt-Potential des Sensors, welches (auch für den –IN Eingang!) bis zu +25 V / -12
V betragen darf. Dies ist auch unabhängig davon, dass eine differentielle Messung am hochohmigen
Differenzeingang konfiguriert wird. Ist dieser galvanischen Bezug zum System (CHASSIS) bei einem isolierten
(potentialgetrennten Sensor) zunächst nicht gegeben, so muss eine solche Verbindung hergestellt werden, z.B.
als Drahtbrücke zwischen GND und POWER_GND des Sensors!
Die vom Modul an den Klemmen +5 V, GND bereitgestellte Versorgungsspannung von 5 V (max. 100 mA, 300 mA
auf Anfrage) kann zur Versorgung von Sensoren benutzt werden. Wird eine größere Spannung oder
Versorgungsleistung benötigt, so muss der Sensor extern versorgt werden, wobei unbedingt auf einen
galvanischen Bezug dieser Versorgungsspannung zur Systemmasse geachtet werden muss!
© 2023 imc Test & Measurement GmbH
ACC/DSUBM-ENC-4
266
. Mit diesem Stecker können alle vier Inkrementalgeber an
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 8
Seite 265
