DI, DO, DAC, HRENC und SYNTH
Die vom Modul an den Klemmen +5 V, GND bereitgestellte Versorgungsspannung von 5 V (max. typ. 100 mA; auf
Anfrage 300 mA) kann zur Versorgung von Sensoren benutzt werden. Wird eine größere Spannung oder
Versorgungsleistung benötigt, so muss der Sensor extern versorgt werden, wobei unbedingt auf einen
galvanischen Bezug dieser Versorgungsspannung zur Systemmasse geachtet werden muss!
8.11.10.4 Anschluss
Jeder der 4 Inkrementalgeber-Kanäle besitzt eine A- und B-Spur (C und D) zum Anschluss eines Zweisignalgebers.
Wird ein Einsignalgeber verwendet, so ist dieser an die A-Spur anzuschließen und die positive B-Spur mit der
negativen B-Spur kurzzuschließen. Wird der Index- Eingang nicht benutzt, ist der positive Index-Kanal mit dem
negativen Index-Kanal kurzzuschließen.
Die
Pinbelegung des ACC/DSUB(M)-ENC-4
8.11.10.4.1 Anschluss: Open-Collector Sensor
Einfache Drehgeber-Sensoren sind oft als Open-Collector Stufe ausgeführt, die ein Signal abgeben, das sich
zwischen den Zuständen 0 V und SUPPLY bewegt. In diesem Fall sollte die Schaltschwelle daher auf die halbe
SUPPLY-Spannung gestellt werden:
© 2023 imc Test & Measurement GmbH
.
470

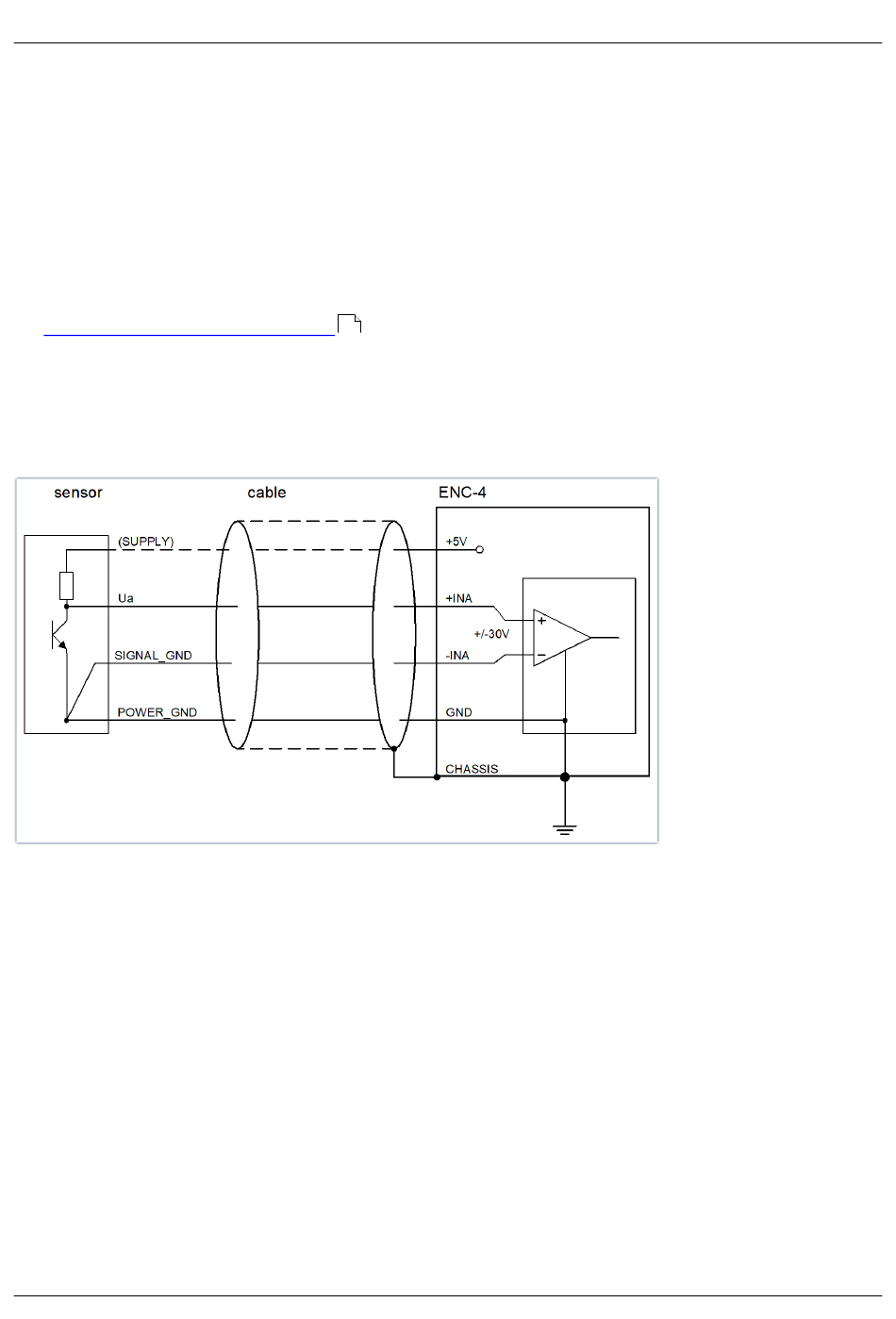

Sensor mit Open-Collector Ausgang
