10.9.9 MVB-Bus (DSUB-9)
10.9.9.1 EMD Steckerbelegung - DSUB-9

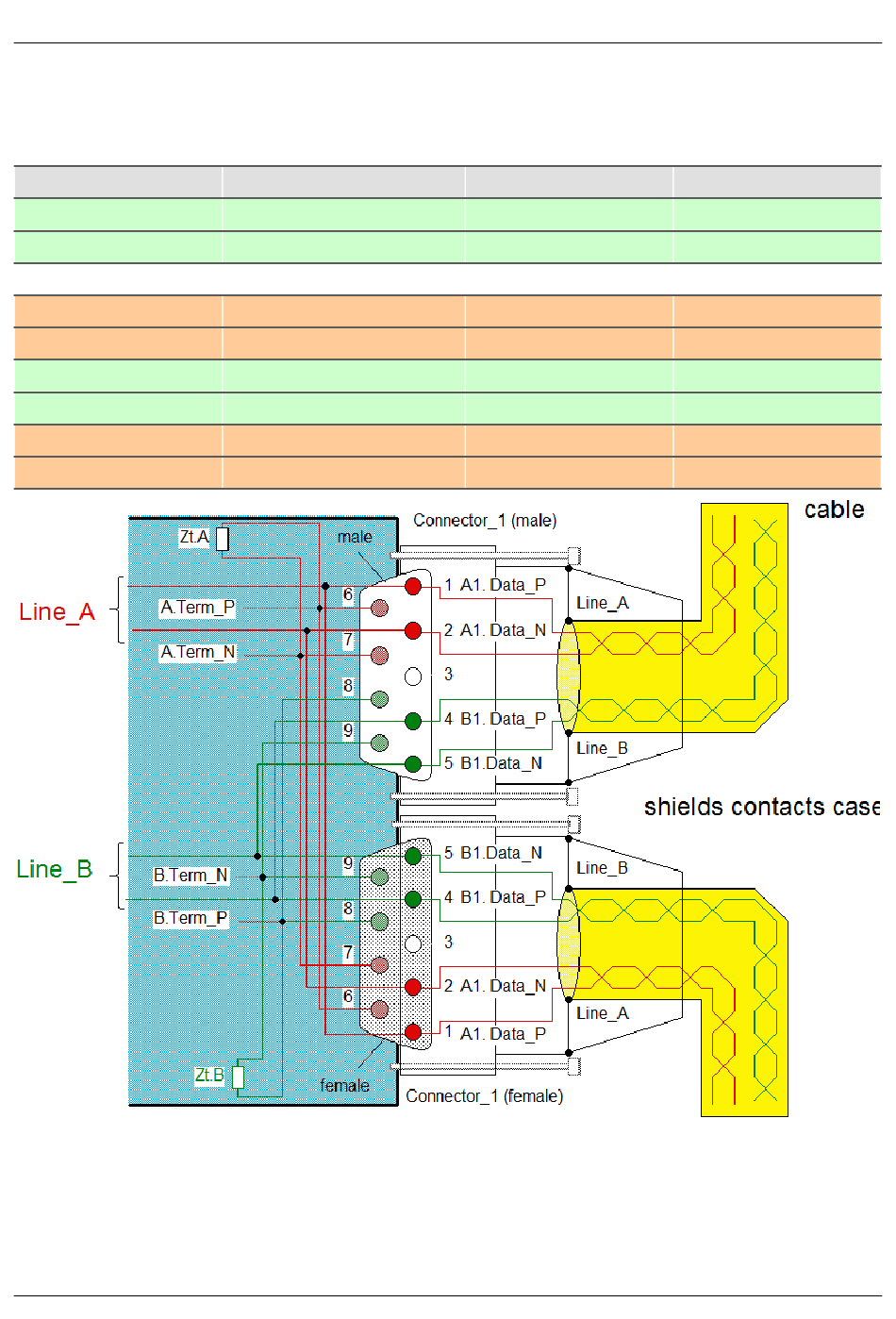

EMD Anschluss mit doppelter Belegung. Es werden Standard DSUB-9 Stecker verwendet.
DSUB-PIN
1
2
3
4
5
6
7
8
9
© 2023 imc Test & Measurement GmbH
Signal
A1. Data_P
A1. Data_N
NC
B1. Data_P
B1. Data_N
Terminator A
Terminator A
Terminator B
Terminator B
Interne Verdrahtung bei EMD Anschluss
Beschreibung
Datenleitung A
Datenleitung A
nicht angeschlossen
Datenleitung B
Datenleitung B
intern
intern
intern
intern
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 10
als Terminationstecker
Brücke nach 6
Brücke nach 7
Brücke nach 8
Brücke nach 9
Brücke nach 1
Brücke nach 2
Brücke nach 4
Brücke nach 5
Seite 486
