Brückenmessverstärker

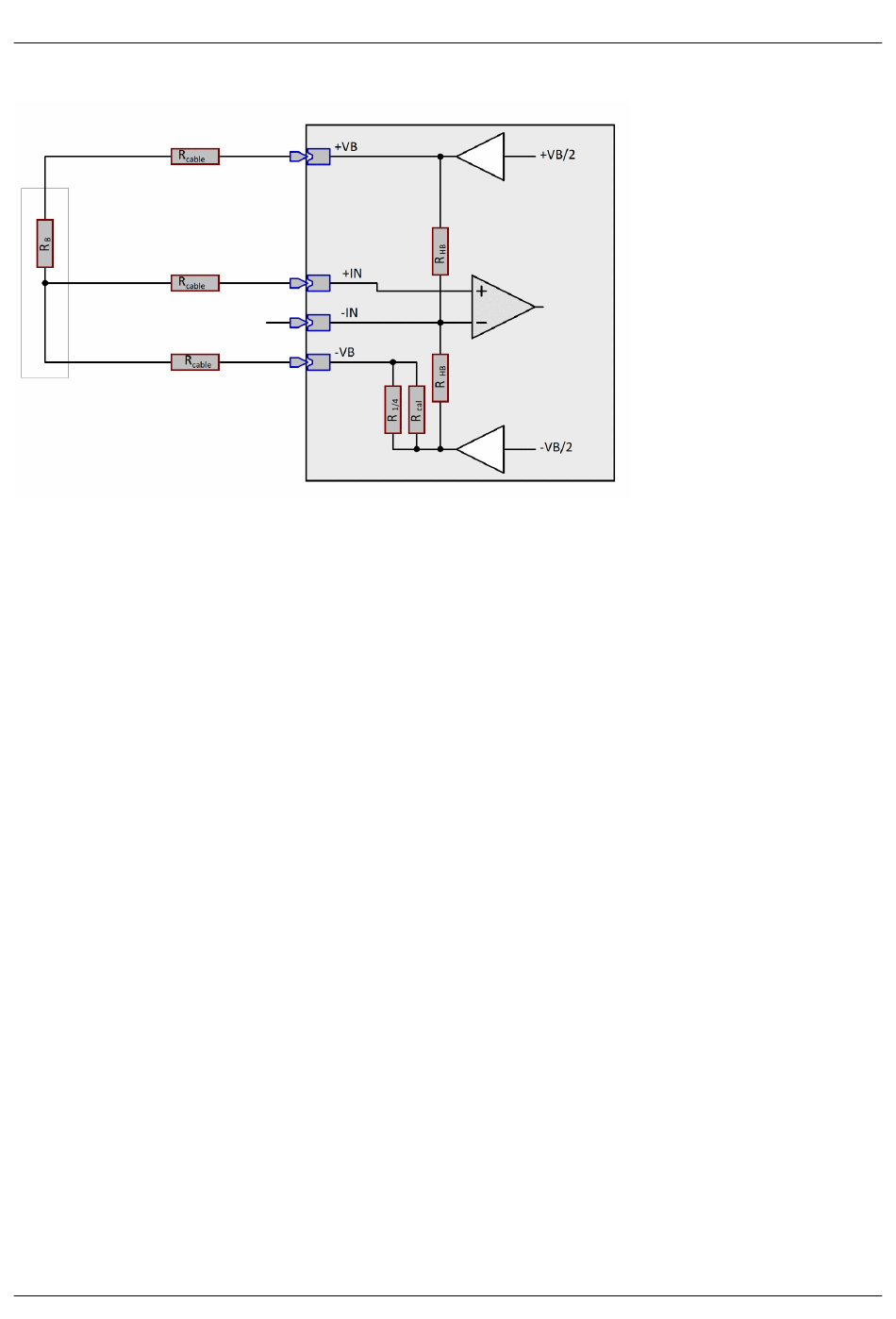

Viertelbrücke, ohne Sense
·
3-Leiter-Anschluss
·
Keine SENSE-Leitung benutzt, SENSE Klemmen offen lassen. Auch +SENSE darf NICHT angeschlossen
werden. Eine Kompensation des Stecker-Übergangswiderstandes an VB ist dadurch nicht möglich (anders
als bei Halbbrücken-2-Leiter Konfiguration).
·
Symmetrische Kabel erforderlich, sonst entsprechende Offset-Drift!
·
Kalibrierwiderstand für Kalibriersprung: Shuntkalibrierung an interner Viertelbrückenergänzung Kalibrier-
sprung anwendbar auch bei langen Kabeln im TF-Modus!
·
DC-Modus: Ausgleich des Spannungsabfalls an (symmetrischen) Kabelwiderständen durch Messung und
automatische Kompensation zwischen –VB und +IN (Online-Kompensation). Somit auch Erfassung der
Kabeldrift.
