Universalmessverstärker
8.4.2.5 Temperaturmessung
Die analogen Kanäle sind ausgelegt für die direkte Messung von Thermoelementen, PT100 und PT1000-
Sensoren. Beliebige Kombinationen beider Sensortypen können angeschlossen werden.
Hinweis
Eine Temperaturmessung ist eine Spannungsmessung, deren Messwert über eine Kennlinie in den
physikalischen Temperaturwert verrechnet wird. Die Auswahl der Kennlinie erfolgt in der Basiskarte des imc
Software Konfigurationsdialoges. Verstärker, die eine Brückenmessung ermöglichen, müssen zunächst auf
Spannungsmodus (DC) eingestellt werden, damit auf der Basiskarte die Temperaturkennlinien zur Auswahl
stehen.

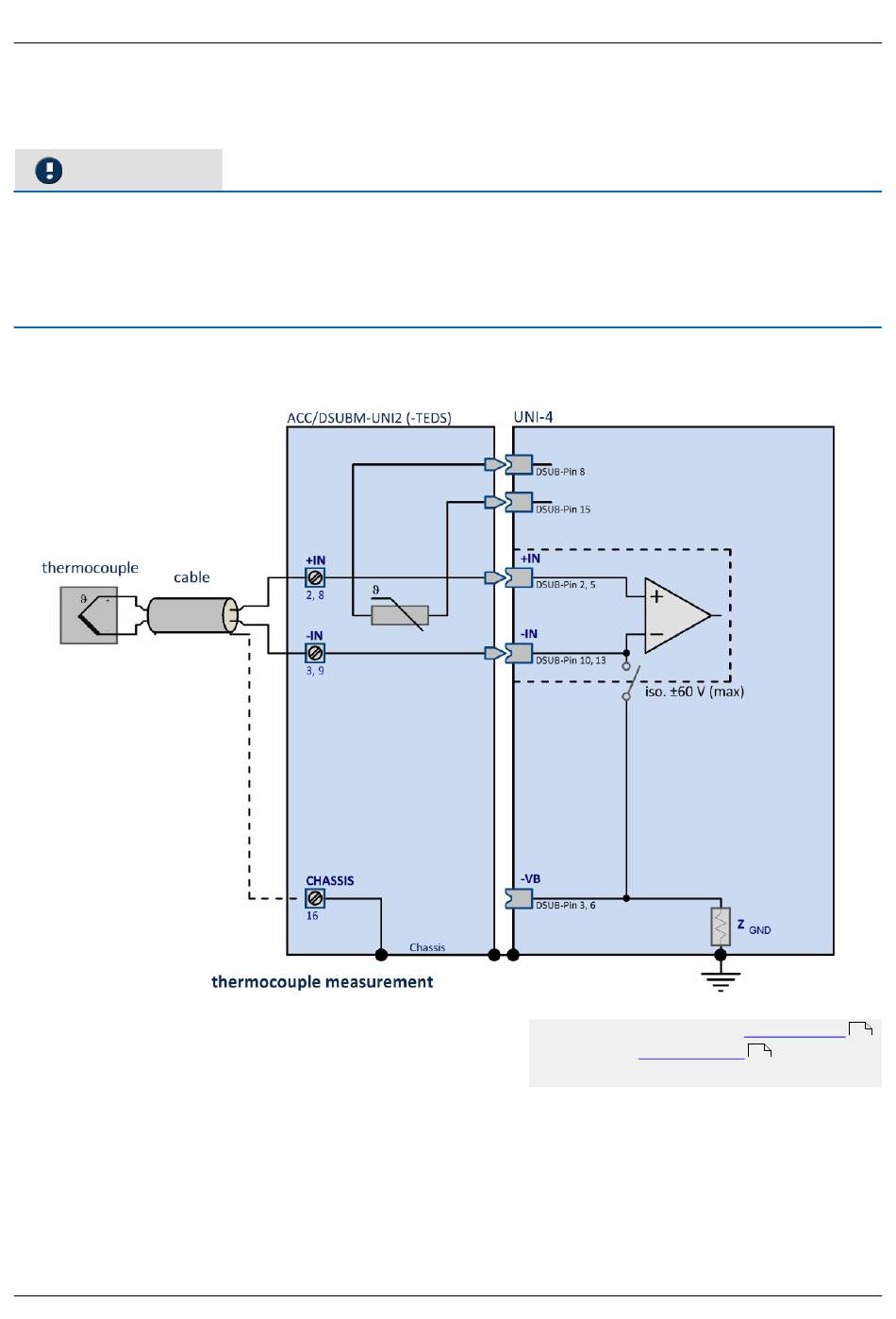

8.4.2.5.1 Thermoelementmessung
Die gebräuchlichen Typen von Thermoelementen werden durch eine Kennlinienlinearisierung unterstützt.
Bei der Standard DSUB Anschlusstechnik empfehlen wir den imc Stecker: ACC/DSUBM-UNI2, mit integrierter
Kaltstellenkompensation.
© 2023 imc Test & Measurement GmbH
LEMO
ist der 7-polige LEMO in der
DSUB
15-polige
DSUB Pinbelegung
Z
ist ca. 500 kΩ für CRFX, sonst 0 Ω
GND
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 8
Standardbelegung
477
470
Seite 227
