Brückenmessverstärker
8.2.4 BR2-4: DMS-Messbrücken, LVDT, Spannung, IEPE/ICP
Der BR2-4 ist ein universaler Brückenverstärker für 4 Kanäle (auch als DC-Differenzverstärker nutzbar). Er
ermöglicht die Messung von vier Messbrücken, DMS und LVDT die wahlweise mit DC oder TF gespeist werden,
siehe
technische Daten
Besonderheiten
·
DC und TF Modus (5 kHz) für Brücken, DMS und LVDT
·
Einfache und doppelte Fühlerleitung ( 5/6-Leiter-Technik bei Vollbrücke ) möglich
·
Symmetrische Brückenversorgung von 1 V, 2,5 V, 5 V sowohl im DC- wie auch im TF-Modus
·
Interne Viertelbrückenergänzung, umschaltbar 120 Ω und 350 Ω
·
Kabelbrucherkennung
8.2.4.1 Brückenmessung
Senseleitung
Der Verstärker unterstützt Konfigurationen mit einfacher Fühlerleitung (Sense) zur Kompensation von
symmetrischen Kabeln: Die jeweils nicht benutzte Sense-Leitung offen lassen (+ oder –SENSE): Interne pulldown-
© 2023 imc Test & Measurement GmbH
.
331

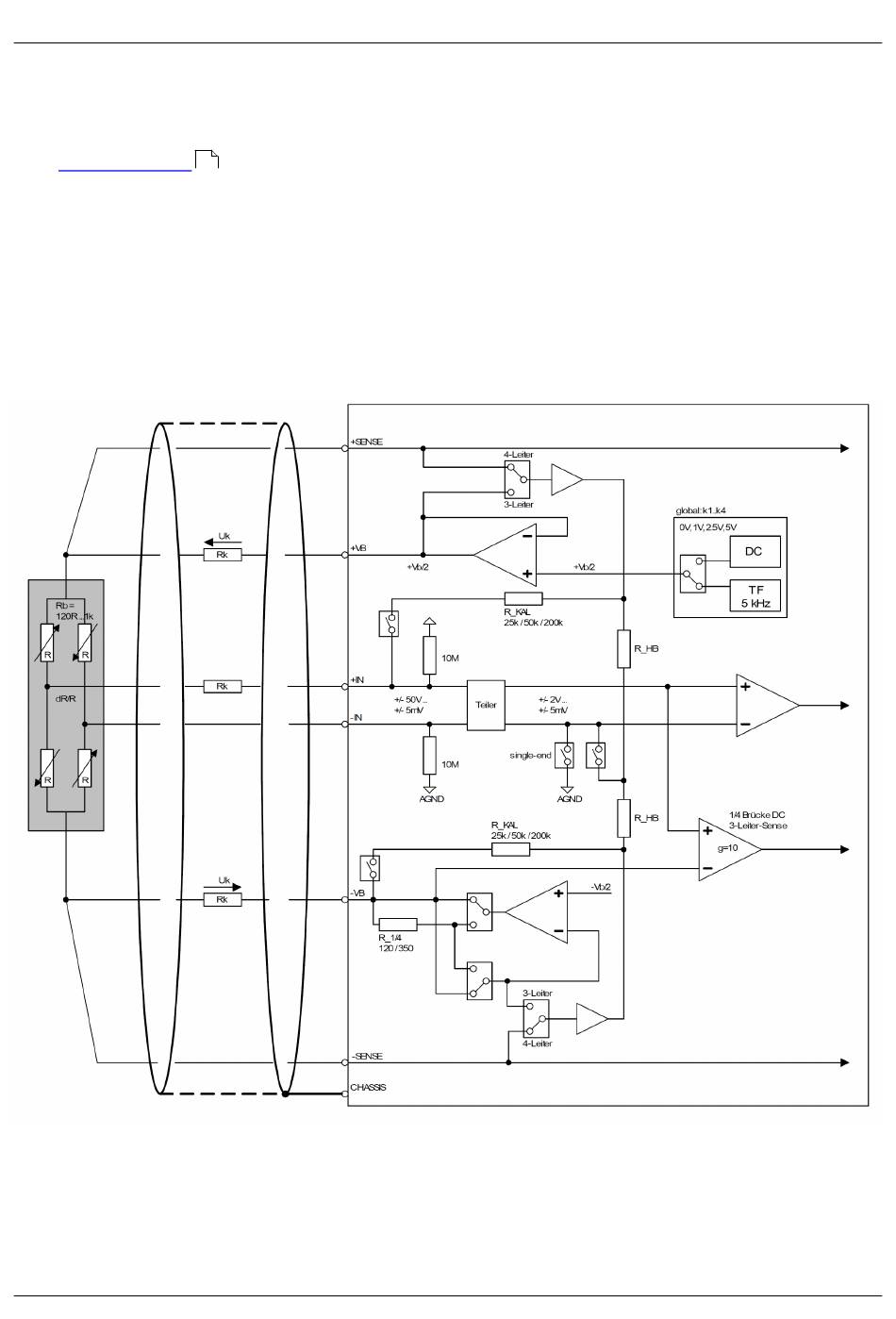

Blockschaltbild
