Sensorversorgung
8.9.2 Externe Versorgungsspannung +5 V
Bei einer Mehrzahl der imc Messmodule steht eine Versorgungsspannung von 5 V für externe Sensoren bzw. für
einen IEPE/ICP Erweiterungssstecker zur Verfügung. Diese Quelle ist nicht potentialgetrennt; ihr Bezugspotential
ist identisch mit dem Massebezug des Gesamtsystems.
Die Versorgungsausgänge +5 V sind intern elektronisch gegen Kurzschluss abgesichert und jeweils mit max. 160
mA belastbar (Limit der Kurzschlussbegrenzung: 200 mA, siehe technisches Datenblatt des Moduls).
Bezugspotential, also Versorgungs-Masseanschluss für den Sensor, ist "GND". Die hierfür
am DSUB-15 Anschluss: Vcc=+5 V und GND erfüllen bei einigen Modulen, welche Thermoelementmessung
unterstützen, eine Doppelfunktion. Sie werden zur Versorgung des im Thermosteckers
verbauten Temperatursensors genutzt. In diesem Fall steht die 5 V Versorgung für andere Sensoren nicht mehr
zur Verfügung.
8.9.3 Sensorversorgungsmodul
Das Sensorversorgungsmodul (SEN-SUPPLY) steht als Einschubmodul zur Sensorversorgung mit wählbarem
Spannungsausgang zur Verfügung. Das Modul (ein Steckplatz breit) stellt eine per Wahlschalter einstellbare
Versorgungsspannung für eine Sensorspeisung zur Verfügung. Als maximale Leistung stehen bis zu 3 W zur
Verfügung. Die Spannungen sind kurzschlussfest.
Optional können einige Verstärker (Module) mit einer einstellbaren Sensorversorgung erweitert werden, wobei
sich dann die Modulbreite nicht verändert. Zur Unterscheidung ergänzen wir den Namen eines Verstärkers um
den Suffix: "..-SUPPLY", z.B.
Hinweis
Die Einstellung erfolgt über die Software. Vergewissern Sie sich, dass Sie die Sensorversorgung nicht zu hoch
einstellen, bevor Sie einen Sensor anschließen, andernfalls könnten Sie den Sensor beschädigen.
CHASSIS). Dies ist in der Regel auch zu empfehlen. Bei der Option ±15 V ist beim
GND der Bezug.
Beispiel
+15 V über Pin 6: GND und Pin 3: +VB (-SUPPLY), -15 V über Pin 6: GND und Pin 12: -VB (-SUPPLY), +30 V über
Pin 12: -VB (-SUPPLY ) und Pin 3: +VB (+SUPPLY). Welcher Pin der Bezug ist, steht als Hinweis unterhalb der
jeweiligen Tabelle im Kapitel Anschluss-Stecker.
© 2023 imc Test & Measurement GmbH
Hier finden Sie die technischen Daten.
ISO2-8-SUPPLY
.
370

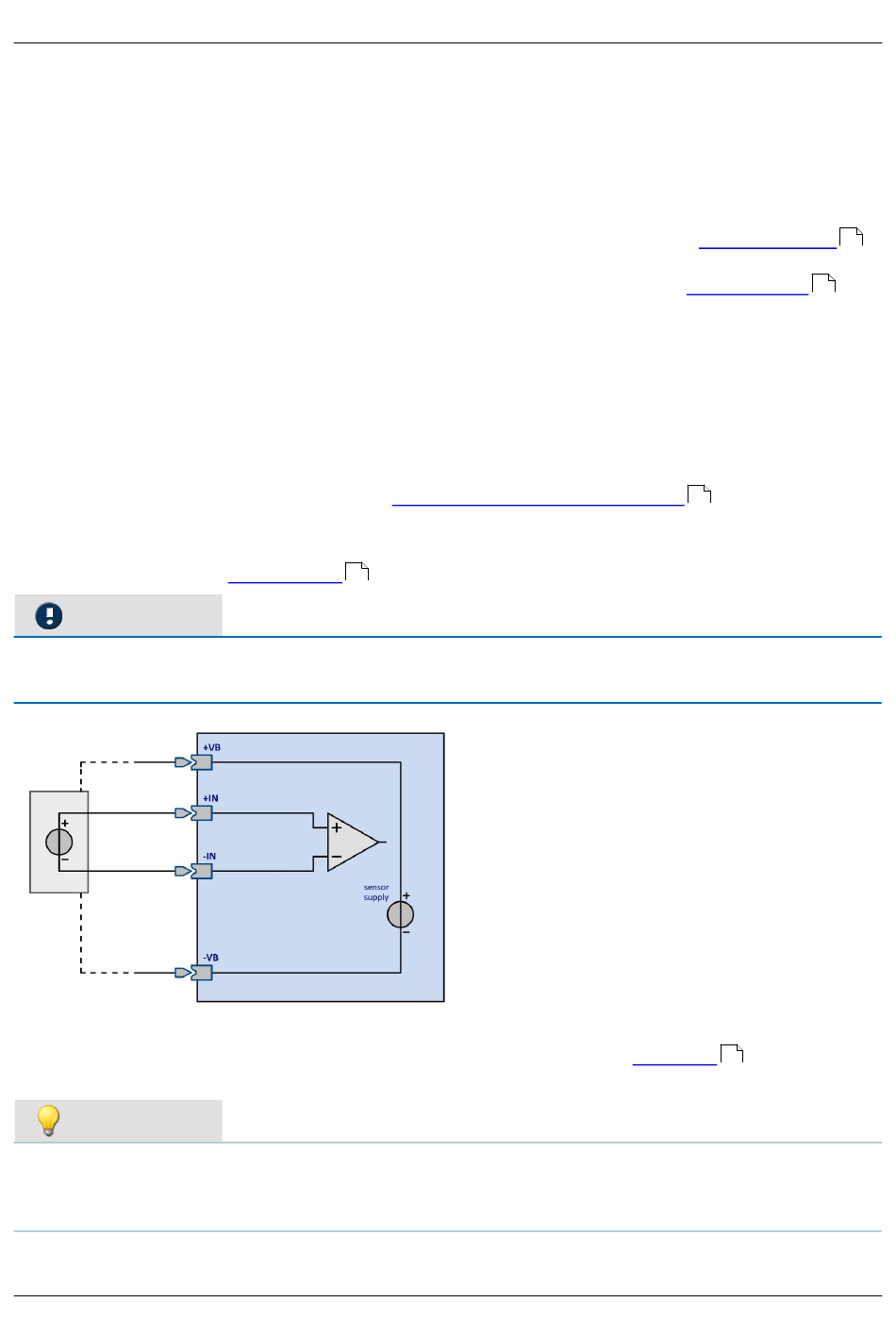

Die Sensorversorgung ist unipolar und kann mit
DSUB-15 Steckern an +VB und -VB bzw. +SUPPLY und
-SUPPLY (siehe Bedruckung im Stecker)
herausgeführt werden. Es sind pro Modul immer nur
fünf wählbare Einstellungen verfügbar. Die
Konfigurationen sind dem jeweiligen
Moduldatenblatt zu entnehmen. Die Spannung ist
global für alle Kanäle eines Moduls einstellbar.
Sämtliche Kanäle eines Moduls bilden eine
Kanalgruppe.
Eine bipolare Versorgungsspannung von ±15 V
anstelle der unipolaren 15 V ist auf Anfrage
verfügbar. Die Sensor-Versorgungsspannung ist in
dieser Ausführung nicht-isoliert (mit Bezug zu
U4-Stecker
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 8
verwendeten Pins
470
(ACC/DSUBM-T4
)
106
444
der Pin 6 =
470
Seite 250
