Universalmessverstärker
8.4.2.3.1 Vollbrücke

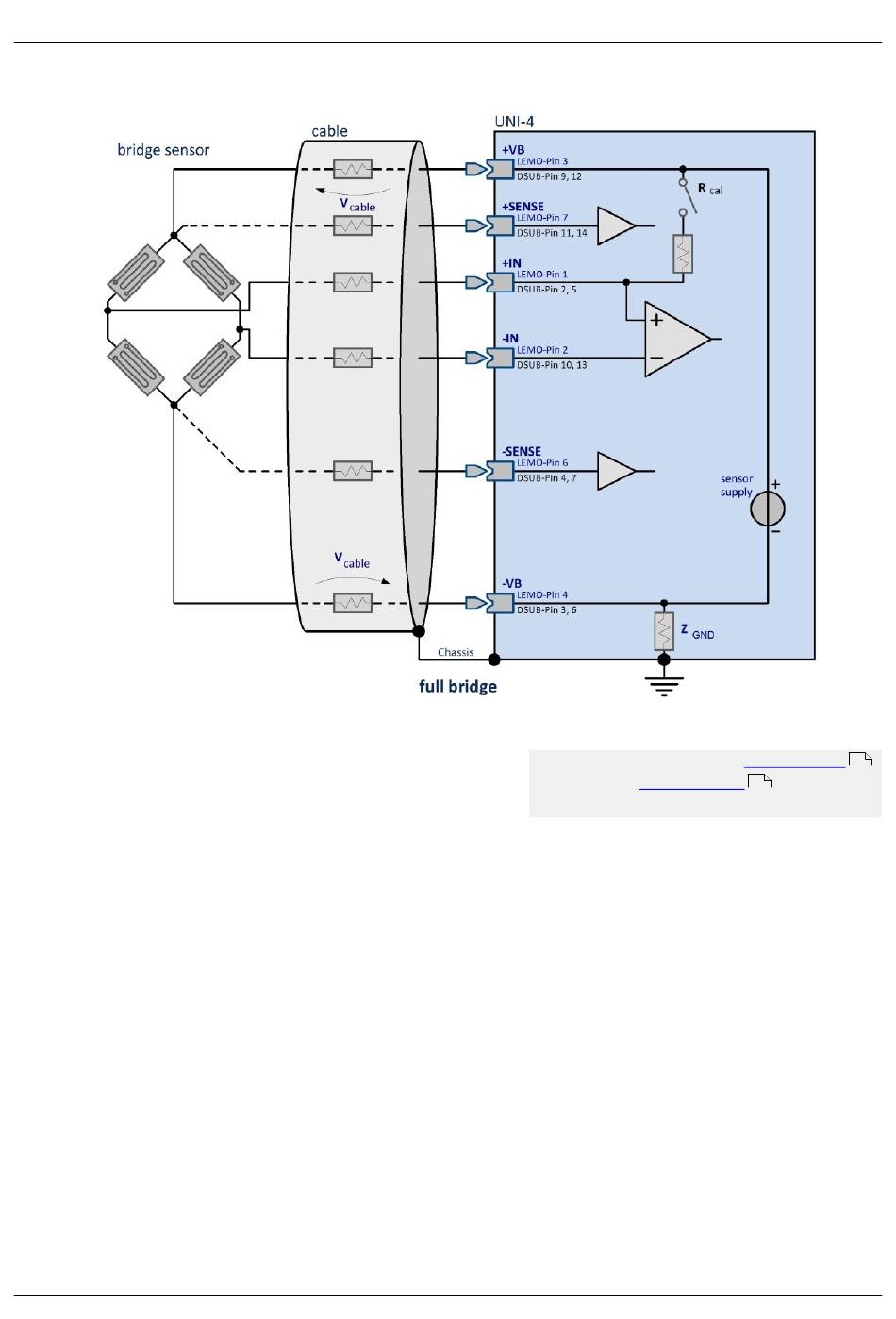

Sie haben eine Vollbrücke, bestehend aus vier Widerständen. Das können vier entsprechend geschaltete DMS
sein oder auch ein fertiger Sensor, der eine interne Vollbrücke enthält.
Die Vollbrücke wird 5-drahtig oder 6-drahtig angeschlossen. Über die Senseleitung kann der Spannungsabfall am
Zuleitungskabel festgestellt werden. Mit Hilfe der Senseleitungen ist es möglich, auf die wirkliche
Versorgungsspannung der Messbrücke zu schließen, um dann einen sehr genauen Messwert in mV/V zu
erhalten.
Bitte beachten Sie den maximal zulässigen Spannungsabfall entlang eines Kabels, der nie größer als ein Viertel
der eingestellten Versorgungsspannung werden darf. Daraus resultiert die maximal mögliche Kabellänge.
