Universalmessverstärker

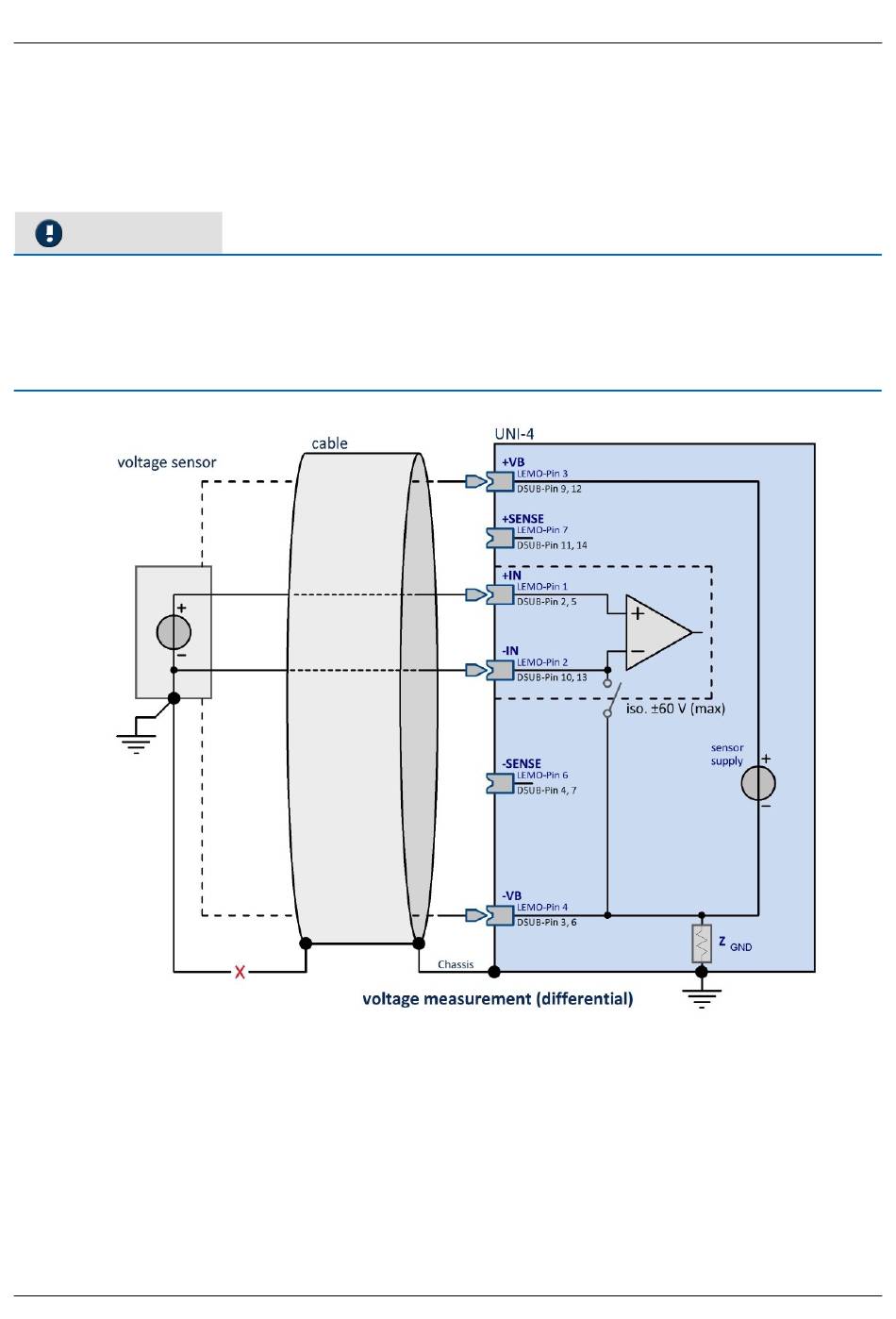

8.4.2.1 Spannungsmessung (differentiell)
·
Spannung: ±2,5 mV bis ±60 V
In den Spannungsbereichen ≥5 V ist ein Spannungsteiler wirksam; es ergibt sich ein Eingangswiderstand von
1 MΩ. In den Spannungsbereichen ≤2 V beträgt der Eingangswiderstand dagegen 10 MΩ.
Die Eingänge sind DC-gekoppelt. Das differentielle Verhalten wird durch den isolierten Aufbau erreicht.
Hinweis
Bei der Benutzung von isolierten Kanälen (mit oder ohne Versorgung) sollte man sicherstellen, dass die
Gleichtaktspannung wohl definiert ist: Eine isolierte Signalquelle an einem isolierten Kanal ist nicht sinnvoll. Die
sehr hohe Impedanz einer solchen isolierten Schaltung (>1 GΩ) fängt leicht enormes Common-Mode Rauschen
ein und driftet schnell auf ein hohes Gleichspannungsniveau weg. Gleichtaktrauschen dieser Größenordnung
kann auch von einem Isolationsverstärker nicht vollständig unterdrückt werden.
Allgemein gilt: Messungen mit isolierten Kanälen sollten in einer Umgebung durchgeführt werden, deren
Gleichtaktspannung zwar hoch, jedoch wohl definiert ist, im Sinne einer niedrigen (DC-) Impedanz zur
nichtisolierten Systemmasse.
Falls die Signalquelle selbst isoliert ist, kann sie auf das Gleichspannungspotential des Messsystems gesetzt
werden. Dies ist zum Beispiel bei einem Mikrofon der Fall: Die nicht isolierte Spannungsversorgung zwingt die
Gleichtaktspannung des Mikrofons und des Verstärkereingangs auf die Systemmasse, anstatt sie frei floaten zu
lassen, was sie anfällig für jegliches Rauschen und Störungen machen würde. Für isolierte Signalquellen die keine
Versorgung benötigen kann auch eine Messung in der Eingangskonfiguration "single-end" durchgeführt werden.
