Inkrementalgeber-Kanäle
Einfache Sensoren z.B. induktiver Art oder nach dem Lichtschranken-Prinzip geben oft unkonditionierte analoge
Signale ab, die nach einer Schwellenwert-Bedingung ausgewertet werden müssen. Daneben können selbst bei
konditionierten Gebersignalen (z.B. TTL-Pegel) durch lange Kabel, schlechte Bezugspotentiale, Erdschleifen oder
Störeinkopplung Probleme entstehen. Dem begegnen die imc Inkrementalgeber-Eingänge durch eine spezielle 3-
stufige Konditioniereinheit.
Zunächst ermöglicht ein hochohmiger Differenzverstärker (± 10 V Bereich, 100 kΩ) die sichere Messung eines
Sensors auch über lange Kabel sowie eine wirksame Unterdrückung von Gleichtaktstörungen und Erdschleifen.
Ein nachgeschaltetes (konfigurierbares) Glättungsfilter bietet eine weitere an die Mess-Situation angepasste
Störunterdrückung. Schließlich fungiert ein Komparator mit einstellbarer Schwelle und Hysterese als digitaler
Detektor. Die (einstellbare) Hysterese wirkt dabei abermals als störunterdrückendes Element.

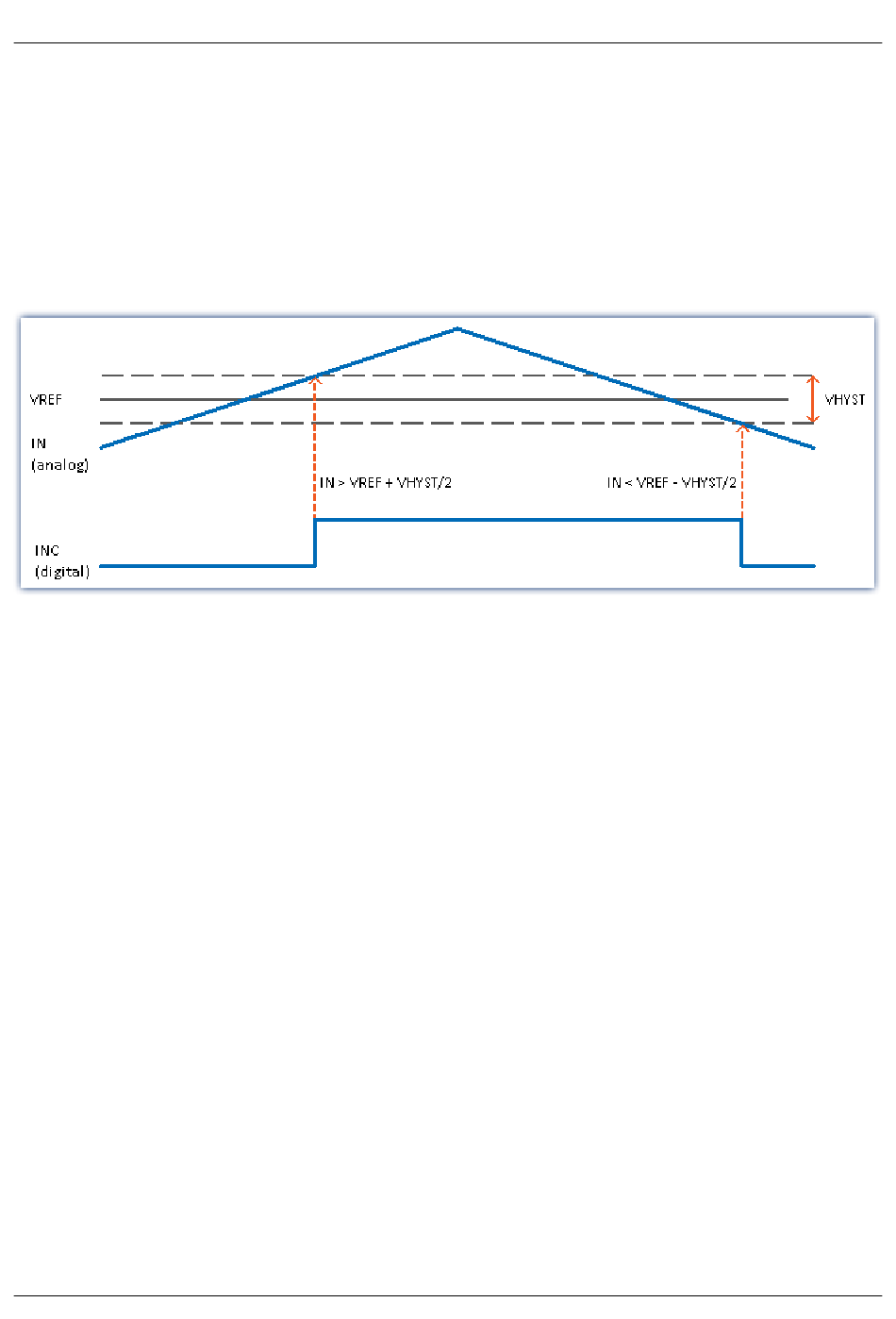

Das digitale Signal wechselt von 0 nach 1, wenn das analoge Signal die Schwelle VREF + VHYST/2 überschreitet.
Das digitale Signal wechselt von 1 nach 0, wenn das analoge Signal die Schwelle VREF - VHYST/2 unterschreitet.
Der Betrag der Hysterese stellt somit die Breite eines Bandes dar, das Signalrauschen und Störungen
überschreiten dürfen, ohne zu Fehlimpulsen zu führen.
Bereiche:
·
VREF (Schwelle) = -10 V bis +10 V
·
VHYST (Hysterese) = +100 mV bis +4 V
·
Tiefpassfilter: Kein, 20 kHz, 2 kHz, 200 Hz
7.5.1.5 Einsignal-/ Zweisignalgeber
Der Einsignalgeber liefert eine einfache Pulsfolge. Damit kann die Anzahl der Pulse bzw. die Zeit zwischen zwei
Pulsen ermittelt werden, nicht aber die Drehrichtung des Inkrementalgebers.
Ein Zweisignalgeber liefert zwei um 90° versetzte Pulsfolgen. Neben der Pulsfrequenz lässt sich so die
Drehrichtung positiv oder negativ anzeigen. Eine Messung mit Zweisignalgeber definieren Sie mit dem
Parameter "Ink.-Signal" auf der Setup-Seite "Digitale Kanäle" auf dem Tab "Inkrementalgeber", zusammen mit
dem gewünschten "Modus".
