Übersteuerung eines Messbereichs
8.7 Messung mit stromgespeisten Sensoren (IEPE)
Bei stromgespeisten Sensoren (z.B. ICP™-, DELTATRON®-, PIEZOTRON®-, PIEZOBEAM®-Sensoren) führt die
kapazitive Belastung des Signals durch die Kabelkapazität bei höheren Frequenzen zu
Amplitudenbeschränkungen. Damit es nicht zu Signalverzerrungen kommt, sollte:
1. das Kabel möglichst kurz sein
2. ein kapazitätsarmes Kabel verwendet werden
3. ein weniger empfindlicher Sensor verwendet werden

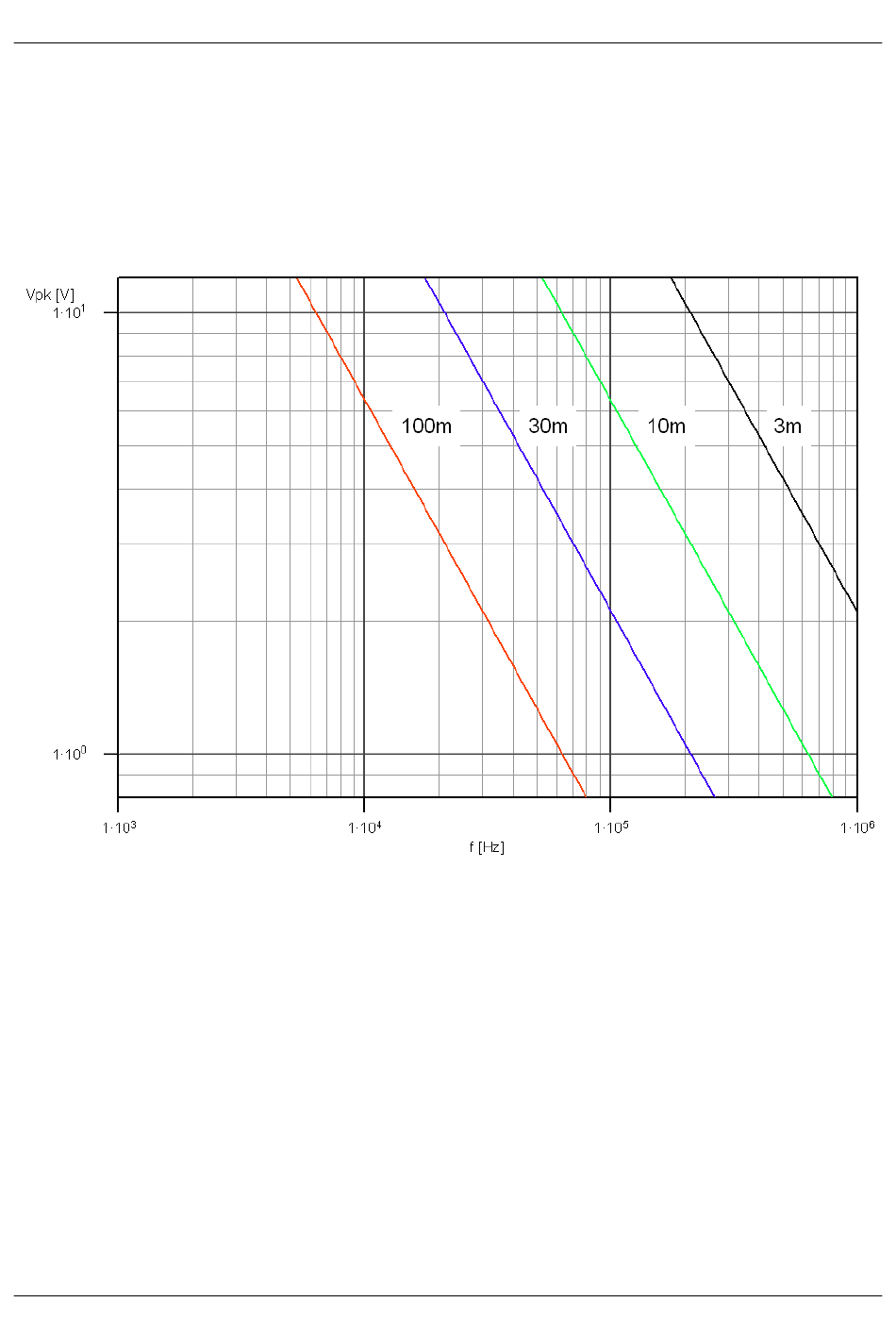

Maximale Signalamplituden in Abhängigkeit von der Signalfrequenz und der Kabellänge bei 4 mA Speisung und
Kapazitätsbelag von 100 pF/m.
© 2023 imc Test & Measurement GmbH
imc CRONOS Systemfamilie - Handbuch, Edition 11 - 06.06.2023
Kapitel 8
Seite 235
