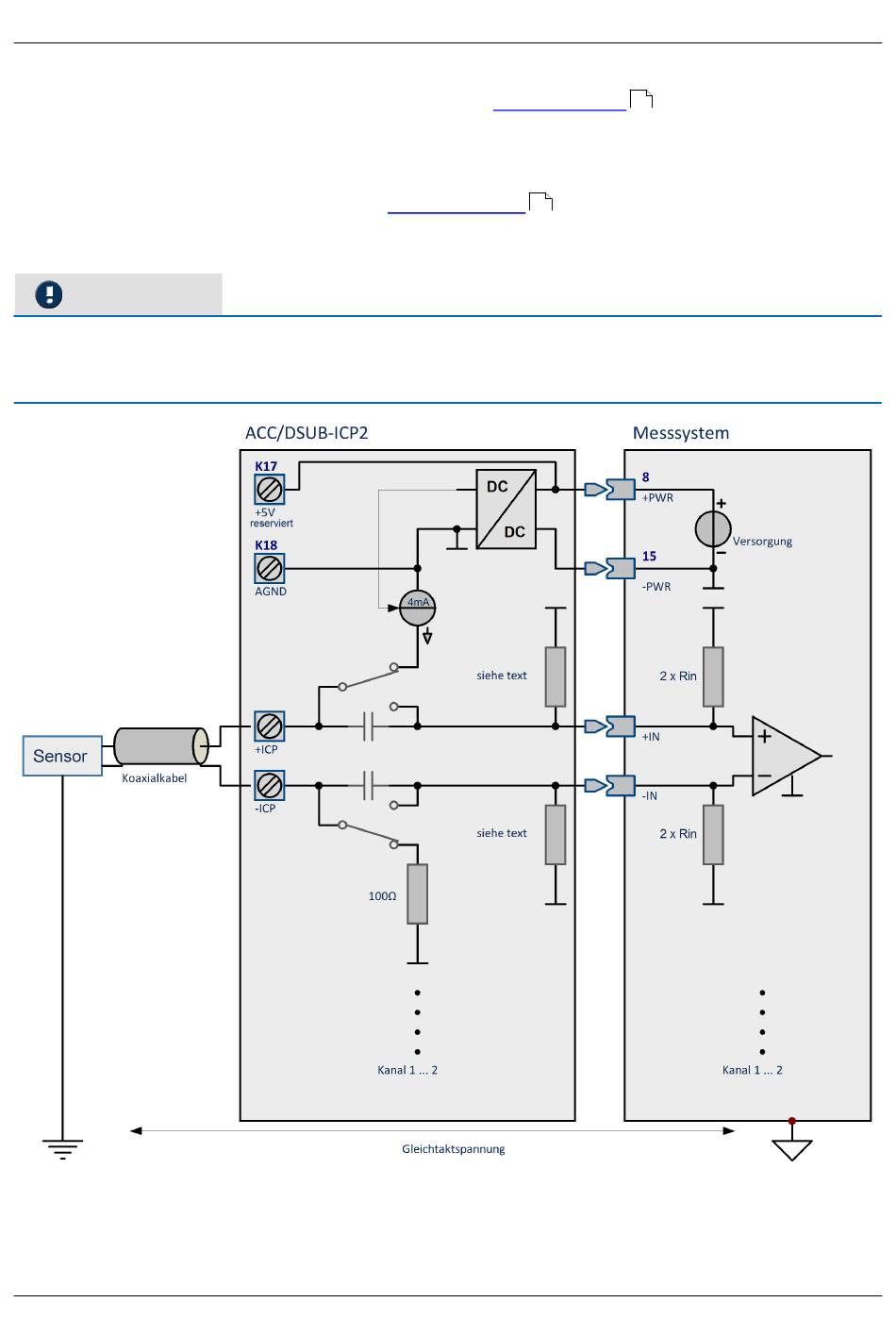

Messung mit dem IEPE/ICP-Erweiterungsstecker
·
individuelle Stromquellen zur Versorgung von stromgespeisten IEPE/ICP-Sensoren
·
je Quelle: 4,2 mA (typ.), Spannungshub: max. 25 V, siehe
·
differentielle AC-Kopplung zum Abblocken des ICP-typischen DC-Anteils des Signals (ca. +12 V)
·
jeder Kanal ist umschaltbar zwischen stromgespeiste ICP AC-Messung und DC-Spannungsmessung
·
Zur Versorgung des Erweiterungssteckers liefert der verwendete Verstärker eine Spannung von 5 V. Diese
ist kurzschlussfest und unabhängig von der
ICP2 Stecker benötigt max. 500 mW Eigenbedarf, der ICP4 Stecker 1 W. Damit steht am 5 V Pin eine
mögliche Last von 0,85 W bzw. 0,35 W zur Verfügung.
Hinweis
Zwei kanalige Stecker ACC/DSUB-ICP2 in allen Varianten können auch mit Verstärkern verwendet werden, die
auf einer DSUB-15 Buchse vier Kanäle zur Verfügung stellen. In diesem Fall können nur die ungeraden
Kanalnummern (1, 3, 5, 7) verwendet werden.
Schalterstellung ICP (DIP-Switch innerhalb des Steckers):
·
Die AC-Kopplung ist bereits im ICP-Stecker realisiert, der Spannungskanal ist DC-gekoppelt.
