Hinweise zum Anschluss
Hinweis
Dieses Adapterkabel darf nur mit imc CRONOSflex verwendet werden. Bei anderen imc Geräten
(imc C-SERIE, imc SPARTAN, ...) mit einem Eingangsspannungsbereich von 10..32 VDC kann der Einsatz dieses
Adapterkabels zusammen dem 48 VDC Netzteil zur Zerstörung des Gerätes führen.

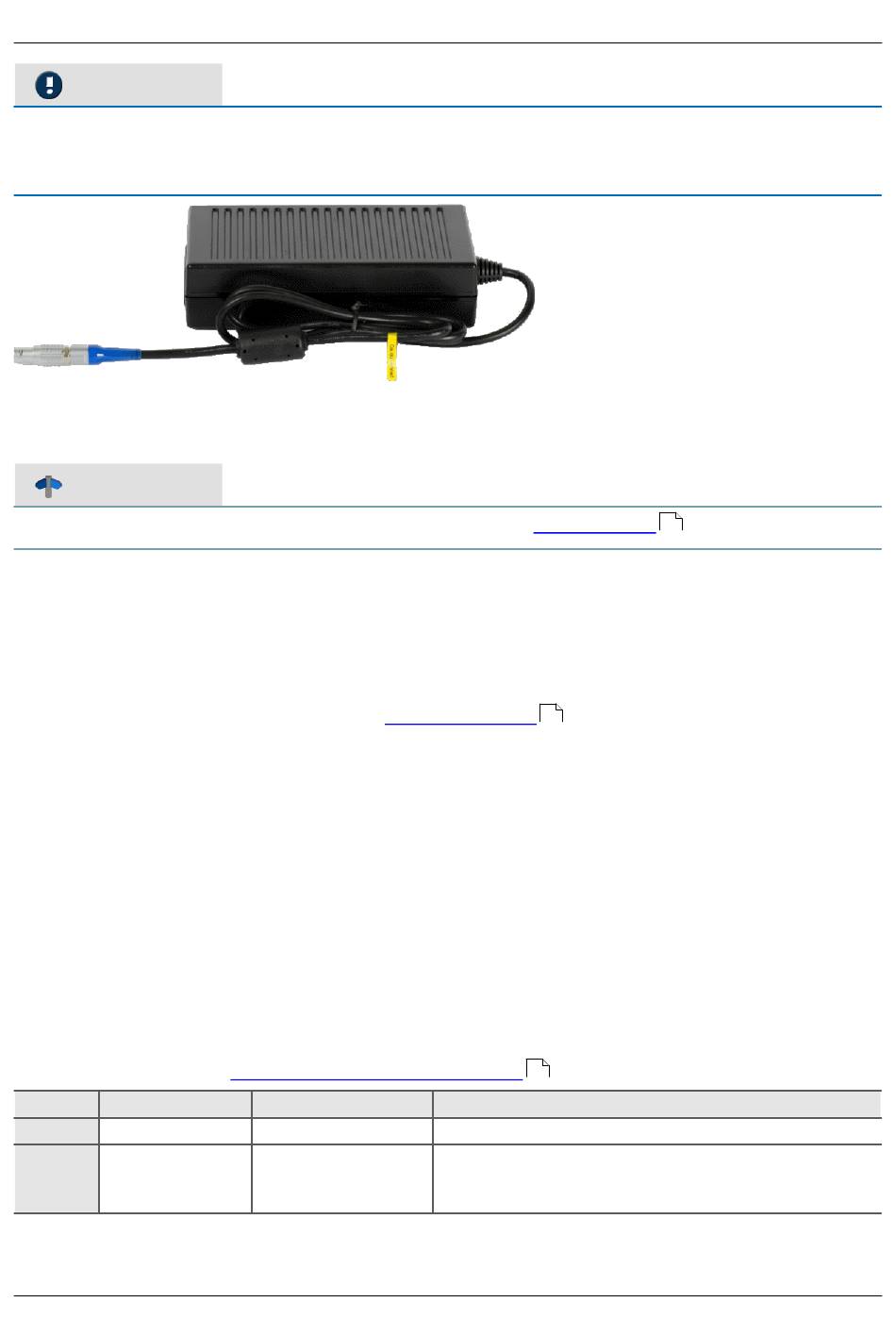

Tischnetzteil 48 V bis 150 W (mit blauer Tülle am Tischnetzteil LEMO 1B Stecker)
Verweis
Die imc CRONOS-XT Beschreibung finden Sie im folgenden Kapitel:
3.3.4.2 Hauptschalter
Die imc CRONOSflex Basiseinheit besitzt einen zentralen Hauptschalter, mit dem der komplette Block von direkt
gekoppelten (zusammengeklickten) Modulen ein- und ausgeschaltet werden kann. Separat versorgte, räumlich
verteilt installierte Module und Subsysteme (Blöcke) werden durch das Anschließen ihrer Versorgung direkt
aktiviert bzw. deaktiviert, siehe Besonderheiten
3.3.4.2.1 Hauptschalter-Fernbedienung
Alternativ zum manuellen Hauptschalter kann zum Ein- und Ausschalten des Geräts ein elektrisch
fernbedienbarer Kontakt verwendet werden. Die mit "REMOTE" bezeichnete Buchse, stellt diesen zur
Verfügung. Die Remote- Switch- Kontakte verhalten sich wie der grüne Taster. Kurzzeitiges Verbinden der Signale
"SWITCH" und "ON" schaltet das Gerät ein, die Verbindung von "SWITCH" mit "OFF" schaltet es aus. Ein dafür
verwendeter Taster oder Relaiskontakt muss in der Lage sein, einen Strom von ca. 50 mA bei max. 10 Ω zu
führen. Der Potentialbezug dieser Signale ist die primäre Spannungsversorgung.
Das Signal "SWITCH1" dient zum Betrieb des Geräts mit dauerhaft gebrücktem Schalter: Bei einer Verbindung
zwischen "ON" und "SWITCH1" startet das Gerät auf, sobald die externe Versorgungsspannung anliegt.
Fällt die Versorgungsspannung aus, so hält eine interne Pufferung die Basiseinheit des Geräts für einige
Sekunden aktiv, um die Messung und Dateien abzuschließen und schaltet sich dann selbsttätig ab. Diese
Betriebsart ist insbesondere für den Betrieb im Fahrzeug vorgesehen, bei fester Kopplung an das Zündschloss,
ohne manueller Bedienung.
Signal
Funktion
SWITCH
Schaltsignal / Bezug brücken gegen ON / OFF kann auch aus interner Batterie gestartet werden!
SWITCH1
Einschalten nur bei
anliegender externer
Versorgung
© 2023 imc Test & Measurement GmbH
Artikel-Nr: 13500148
imc CRONOS-XT
Pinbelegung der LEMO.1B.306 Buchse
Anschluss
brücken gegen ON / OFF insb. permanent gebrückt: zum automatischen Einschalten bei
Die Versorgung aller imc CRONOSflex
Basiseinheiten und Messmodule ist
weiterhin mit dem 24 VDC
Versorgungsnetzteil (ohne Adapterkabel)
möglich.
imc CRONOS-XT
Versorgungs-Modul
25
487
Bemerkungen
anliegender ext. Versorgung
