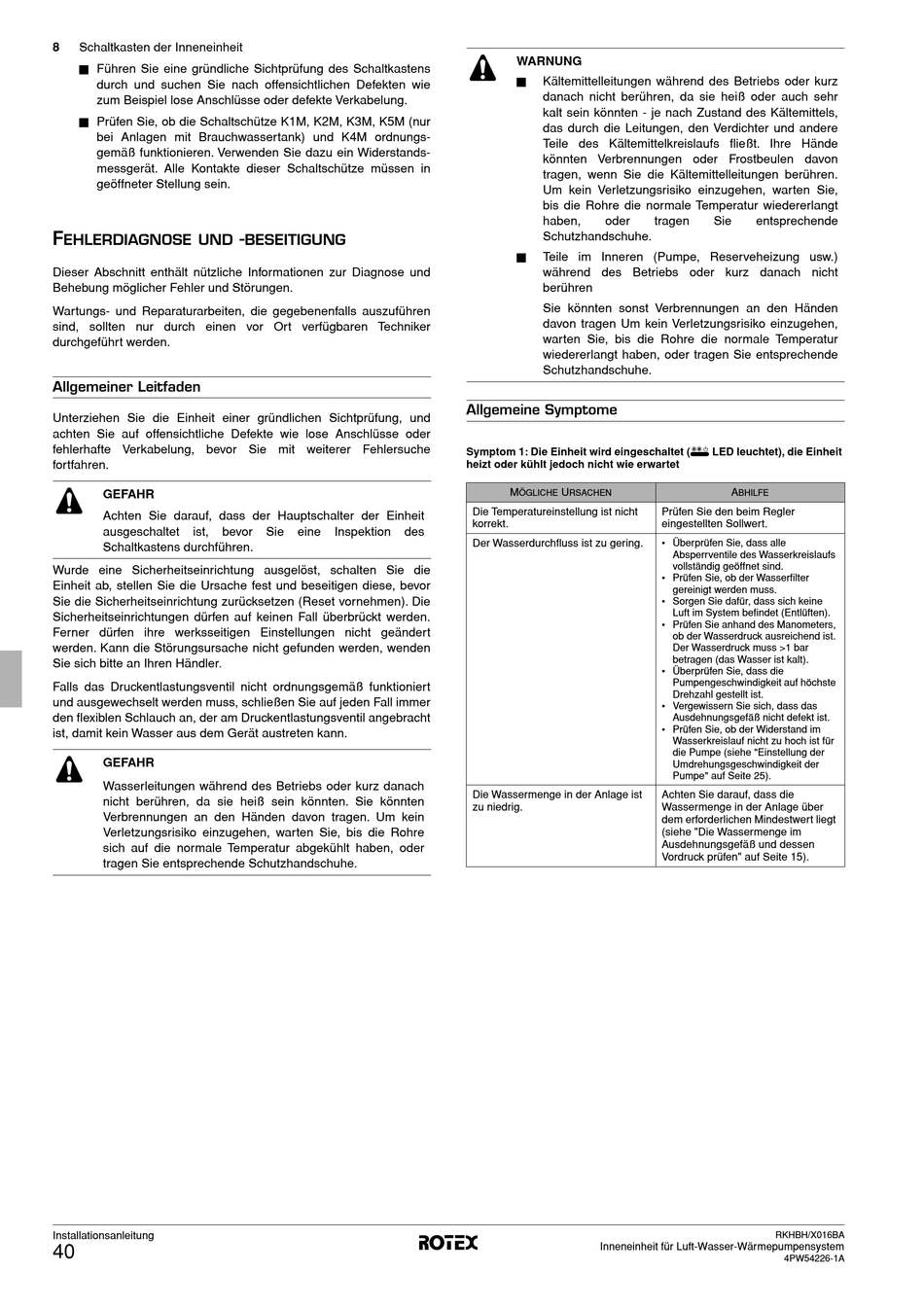

8 Schaltkasten der Inneneinheit
■ Führen Sie eine gründliche Sichtprüfung des Schaltkastens
durch und suchen Sie nach offensichtlichen Defekten wie
zum Beispiel lose Anschlüsse oder defekte Verkabelung.
■ Prüfen Sie, ob die Schaltschütze K1M, K2M, K3M, K5M (nur
bei Anlagen mit Brauchwassertank) und K4M ordnungs-
gemäß funktionieren. Verwenden Sie dazu ein Widerstands-
messgerät. Alle Kontakte dieser Schaltschütze müssen in
geöffneter Stellung sein.
F
EHLERDIAGNOSE UND
Dieser Abschnitt enthält nützliche Informationen zur Diagnose und
Behebung möglicher Fehler und Störungen.
Wartungs- und Reparaturarbeiten, die gegebenenfalls auszuführen
sind, sollten nur durch einen vor Ort verfügbaren Techniker
durchgeführt werden.

Allgemeiner Leitfaden

Unterziehen Sie die Einheit einer gründlichen Sichtprüfung, und
achten Sie auf offensichtliche Defekte wie lose Anschlüsse oder
fehlerhafte Verkabelung, bevor Sie mit weiterer Fehlersuche
fortfahren.
GEFAHR
Achten Sie darauf, dass der Hauptschalter der Einheit
ausgeschaltet ist, bevor
Schaltkastens durchführen.
Wurde eine Sicherheitseinrichtung ausgelöst, schalten Sie die
Einheit ab, stellen Sie die Ursache fest und beseitigen diese, bevor
Sie die Sicherheitseinrichtung zurücksetzen (Reset vornehmen). Die
Sicherheitseinrichtungen dürfen auf keinen Fall überbrückt werden.
Ferner dürfen ihre werksseitigen Einstellungen nicht geändert
werden. Kann die Störungsursache nicht gefunden werden, wenden
Sie sich bitte an Ihren Händler
.
Falls das Druckentlastungsventil nicht ordnungsgemäß funktioniert
und ausgewechselt werden muss, schließen Sie auf jeden Fall immer
den flexiblen Schlauch an, der am Druckentlastungsventil angebracht
ist, damit kein Wasser aus dem Gerät austreten kann.
GEFAHR
Wasserleitungen während des Betriebs oder kurz danach
nicht berühren, da sie heiß sein könnten. Sie könnten
Verbrennungen an den Händen davon tragen. Um kein
Verletzungsrisiko einzugehen, warten Sie, bis die Rohre
sich auf die normale Temperatur abgekühlt haben, oder
tragen Sie entsprechende Schutzhandschuhe.
Installationsanleitung
40
-
BESEITIGUNG
Sie eine Inspektion des
WARNUNG
■
Kältemittelleitungen während des Betriebs oder kurz
danach nicht berühren, da sie heiß oder auch sehr
kalt sein könnten - je nach Zustand des Kältemittels,
das durch die Leitungen, den Verdichter und andere
Teile des Kältemittelkreislaufs fließt. Ihre Hände
könnten Verbrennungen oder Frostbeulen davon
tragen, wenn Sie die Kältemittelleitungen berühren.
Um kein Verletzungsrisiko einzugehen, warten Sie,
bis die Rohre die normale Temperatur wiedererlangt
haben, oder
Schutzhandschuhe.
■
Teile im Inneren (Pumpe, Reserveheizung usw.)
während des Betriebs oder kurz danach nicht
berühren
Sie könnten sonst Verbrennungen an den Händen
davon tragen Um kein Verletzungsrisiko einzugehen,
warten Sie, bis die Rohre die normale Temperatur
wiedererlangt haben, oder tragen Sie entsprechende
Schutzhandschuhe.

Allgemeine Symptome

Symptom 1: Die Einheit wird eingeschaltet (y LED leuchtet), die Einheit
heizt oder kühlt jedoch nicht wie erwartet
M U
ÖGLICHE RSACHEN
Die Temperatureinstellung ist nicht
korrekt.
Der Wasserdurchfluss ist zu gering.
Die Wassermenge in der Anlage ist
zu niedrig.
Inneneinheit für Luft-Wasser-Wärmepumpensystem
tragen Sie entsprechende
A
BHILFE
Prüfen Sie den beim Regler
eingestellten Sollwert.
• Überprüfen Sie, dass alle
Absperrventile des Wasserkreislaufs
vollständig geöffnet sind.
• Prüfen Sie, ob der Wasserfilter
gereinigt werden muss.
• Sorgen Sie dafür, dass sich keine
Luft im System befindet (Entlüften).
• Prüfen Sie anhand des Manometers,
ob der Wasserdruck ausreichend ist.
Der Wasserdruck muss >1 bar
betragen (das Wasser ist kalt).
• Überprüfen Sie, dass die
Pumpengeschwindigkeit auf höchste
Drehzahl gestellt ist.
• Vergewissern Sie sich, dass das
Ausdehnungsgefäß nicht defekt ist.
• Prüfen Sie, ob der Widerstand im
Wasserkreislauf nicht zu hoch ist für
die Pumpe (siehe "Einstellung der
Umdrehungsgeschwindigkeit der
Pumpe" auf Seite 25).
Achten Sie darauf, dass die
Wassermenge in der Anlage über
dem erforderlichen Mindestwert liegt
(siehe "Die Wassermenge im
Ausdehnungsgefäß und dessen
Vordruck prüfen" auf Seite 15).
