NOTA Il primo punto di regolazione di riscaldamento/
raffreddamento è il punto di regolazione selezio-
nato nell'interfaccia utente.
- Nella modalità di riscaldamento, il primo punto
di regolazione può essere un valore fisso o
dipendente dal tempo atmosferico.
- Nella modalità di raffreddamento il primo punto
di regolazione è sempre un valore fisso.
■
Il secondo punto di regolazione del riscaldamento
[7-03] dovrebbe essere collegato agli emettitori di
calore che richiedono il punto di regolazione più
alto nella modalità di riscaldamento. Esempio:
ventilconvettore.
■
Il secondo punto di regolazione del raffredda-
mento [7-04] dovrebbe essere collegato agli
emettitori di calore che richiedono il punto di rego-
lazione più basso nella modalità di raffredda-
mento. Esempio: ventilconvettore.
■
Il valore effettivo del secondo punto di regolazione
del riscaldamento dipende dal valore selezionato
per l'impostazione [7-03].
- Se [7-03]=1~24, il secondo punto di regola-
zione effettivo corrisponderà al primo punto
di regolazione del riscaldamento aumentato
di [7-03] (il valore massimo è 55°C).
In questo modo il secondo punto di
regolazione del riscaldamento è collegato al
primo punto di regolazione del riscaldamento.
- Se [7-03]=25~55, il secondo punto di regola-
zione del riscaldamento è uguale a [7-03].
■
La selezione del primo o del secondo punto di
regolazione è determinata dai terminali (X2M: 1,
2, 4).
Il secondo punto di regolazione ha sempre la
priorità sul primo punto di regolazione.

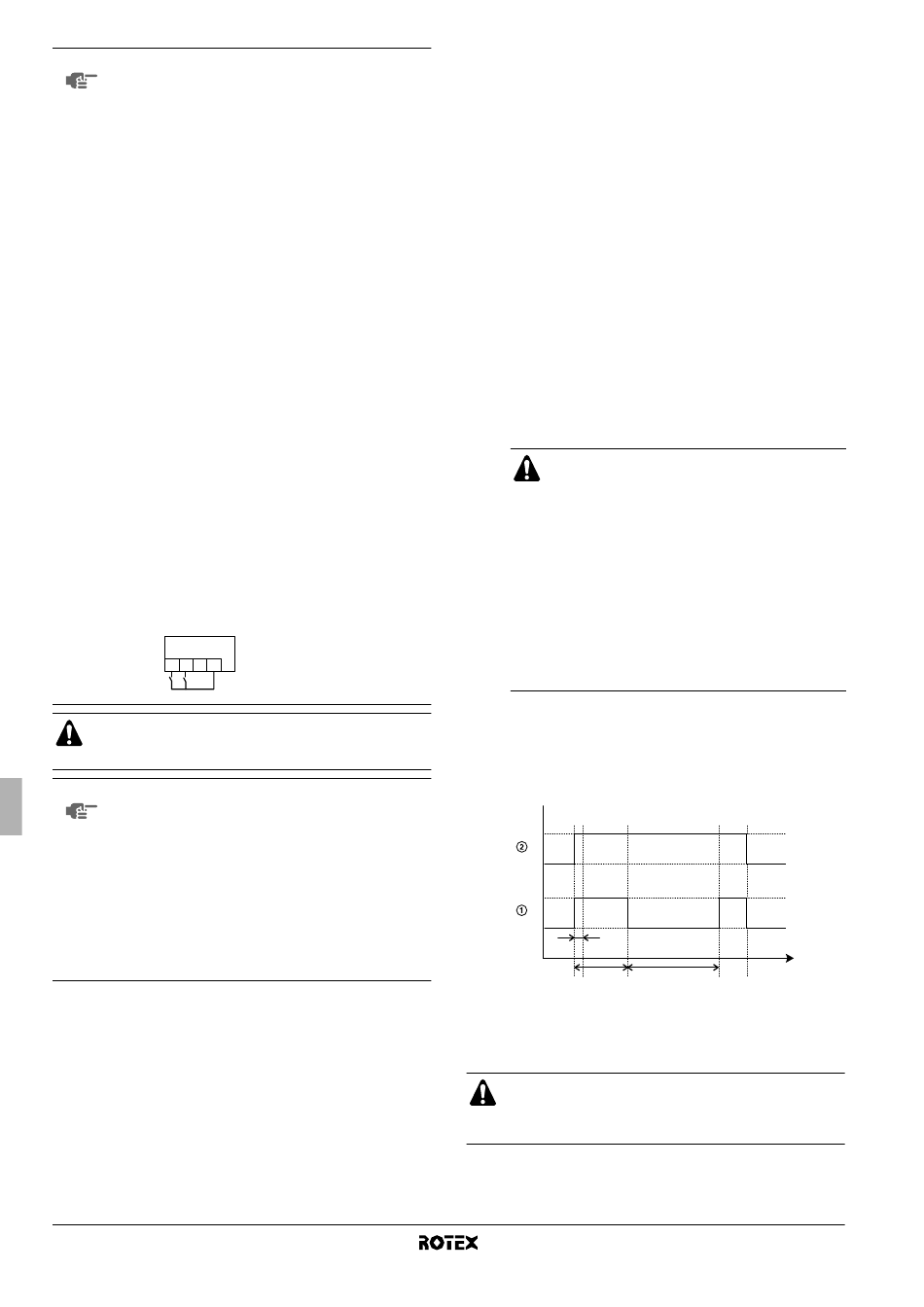

X2M
1 2 3 4
SP2 SP1
Quando è attivato il doppio controllo del punto di regola-
zione, la selezione del riscaldamento/raffreddamento deve
sempre essere effettuata nell'interfaccia utente.
NOTA È responsabilità dell'installatore assicurarsi che non
possano verificarsi situazioni indesiderate.
È particolarmente importante che la temperatura
dell'acqua negli anelli di riscaldamento a pavimento
non diventi mai troppo alta nella modalità di riscalda-
mento o troppo bassa nella modalità di raffredda-
mento. La mancata osservanza di questa regola può
comportare danni o disagi. Ad esempio, nella modalità
di raffreddamento potrebbe comparire della condensa
sul pavimento nel caso in cui l'acqua che scorre verso
gli anelli di riscaldamento a pavimento fosse troppo
fredda (punto di rugiada).
Manuale d'installazione
30
SP1 Primo contatto del
punto di regolazione
SP2 Secondo contatto del
punto di regolazione
[8] Timer della modalità di riscaldamento dell'acqua per usi
domestici
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
Le impostazioni in loco per il 'timer della modalità di riscaldamento
dell'acqua per usi domestici' definiscono i tempi di riscaldamento
minimo e massimo dell'acqua per usi domestici, nonché il tempo
minimo tra due cicli di riscaldamento dell'acqua per usi domestici da
parte della pompa di calore e il ritardo del surriscaldatore.
■ [8-00] Tempo di funzionamento minimo: specifica il periodo di
tempo minimo durante il quale deve essere attivata la
modalità di riscaldamento dell'acqua per usi domestici
mediante pompa di calore, anche quando la temperatura
target dell'acqua calda per usi domestici per la pompa di
calore (T ) è già stata raggiunta.
HP OFF
■ [8-01] Tempo di funzionamento massimo: specifica il periodo
di tempo massimo durante il quale può essere attivata la
modalità di riscaldamento dell'acqua per usi domestici
mediante pompa di calore, anche quando la temperatura
target dell'acqua calda per usi domestici per la pompa di
calore (T ) non è ancora stata raggiunta.
HP OFF
Il tempo di esecuzione massimo effettivo varia tra [8-01] e
[8-01]+[8-04], in base alla temperatura esterna. Vedere la
figura nel capitolo "[8-04]" a pagina 31.
Quando l'unità è configurata per funzionare con un
termostato ambiente (consultare "Configurazione
di installazione del termostato ambiente" a
pagina 22), il tempo di funzionamento massimo
viene preso in considerazione solo quando vi è
una richiesta di riscaldamento o raffreddamento
dell'ambiente. Quando non vi è alcuna richiesta di
riscaldamento o raffreddamento dell'ambiente, il
riscaldamento dell'acqua per usi domestici da
parte della pompa di calore prosegue finché non
viene raggiunta la 'temperatura di spegnimento
della pompa di calore' (vedere le impostazioni in
loco [6] a pagina 28). Quando non è installato
alcun termostato ambiente, il timer viene sempre
preso in considerazione.
■ [8-02] Tempo anti riciclo: specifica l'intervallo minimo
richiesto tra due cicli di riscaldamento dell'acqua per usi
domestici mediante pompa di calore.
Il tempo di ciclo effettivo varia automaticamente tra [8-02] e 0
in base alla temperatura esterna. Vedere la figura nel
capitolo "[8-04]" a pagina 31.
1
0
1
0
[8-00]
[8-01]
1 Modalità di riscaldamento dell'acqua per usi domestici con
pompa di calore (1 = attivo, 0 = non attivo)
2 Richiesta di acqua calda per la pompa di calore
(1 = richiesta, 0 = nessuna richiesta)
t Tempo
Se la temperatura esterna è superiore all'impostazione in
loco in base a cui il parametro [4-02] è configurato, le
impostazioni in loco dei parametri [8-01], [8-02] e [8-04]
non vengono prese in considerazione.
Unità interna per sistema a pompe di calore aria-acqua
t
[8-02]
