[A] Mode discret
Ce réglage sur place permet de sélectionner le mode de discrétion
souhaité. Deux modes de discrétion sont disponibles: le mode de
discrétion A et le mode de discrétion B.
En mode de discrétion A, la priorité est donnée à un fonctionnement
discret de l'unité extérieure en toutes circonstances. La vitesse du
ventilateur et du compresseur (et donc les performances) sera
limitée à un certain pourcentage de la vitesse en mode normal. Dans
certains cas, cela peut entraîner une réduction des performances.
En mode discret B, le fonctionnement discret peut être annihilé
lorsque des performances supérieures sont requises. Dans certains
cas, cela peut entraîner un fonctionnement moins silencieux de
l'unité extérieure pour satisfaire aux performances requises.
■ [A-00] Type de mode discret: définit si le mode discret A (0)
ou le mode discret B (2) est sélectionné.
■ [A-01] Paramètre 01: ne pas changer ce réglage. Le laisser
sur la valeur par défaut.
REMARQUE Ne pas régler
mentionnées.
[C] Configuration sur la carte d'E/S numérique EKRP1HB
Logique de sortie d'alarme
■ [C-01] Logique de sortie d'alarme: définit la logique de la
sortie d'alarme sur la carte PCB d'E/S numérique EKRP1HB.
[C-01]=0, la sortie d'alarme sera alimentée lorsqu'une
alarme se produit (par défaut).
[C-01]=1, la sortie d'alarme ne sera pas alimentée lorsqu'une
alarme se produit. Ce réglage sur place permet de distinguer
entre la détection d'une alarme et la détection d'une panne
de courant vers l'unité.
[C-01] Alarme
0 (par Sortie fermée
défaut)
1 Sortie ouverte
Fonctionnement bivalent
S'applique uniquement aux installations avec une chaudière
auxiliaire (fonctionnement alternant, connectée en parallèle). Le but
de cette fonction est de déterminer – sur la base de la température
extérieure – quelle source de chaleur peut/va assurer le chauffage du
volume, soit l'unité intérieure Rotex, soit la chaudière auxiliaire.
Le réglage sur place "fonctionnement bivalent" concerne uniquement
le fonctionnement du chauffage de volume par l'unité intérieure et le
signal de permission pour la chaudière auxiliaire.
Lorsque la fonction "fonctionnement bivalent" est activée, l'unité inté-
rieure arrêtera automatiquement le mode de chauffage du volume
lorsque la température extérieure descend sous la "température de
mise en marche bivalente" et que le signal de permission pour la
chaudière auxiliaire s'active.
Lorsque la fonction bivalente est désactivée, le chauffage de volume
par l'unité intérieure est possible à toutes les températures exté-
rieures (voir plages de fonctionnement) et le signal de permission
pour la chaudière auxiliaire est toujours désactivée.
■ [C-02] Statut de fonctionnement bivalent: définit si le
fonctionnement bivalent est activé (1) ou désactivé (0).
■ [C-03] Température de mise en marche bivalente: définit la
température extérieure en dessous de laquelle le signal de
permission pour la chaudière auxiliaire sera actif (fermée,
KCR sur EKRP1HB) et le chauffage de volume par l'unité
intérieure sera arrêté.
Manuel d'installation
32
d'autres valeurs que celles
Pas
d'alimentation
électrique vers
Pas d'alarme l'unité
Sortie ouverte Sortie ouverte
Sortie fermée Sortie ouverte
■ [C-04] Hystérésis bivalente: définit la différence de tempé-
rature entre la température de marche bivalente et la
température d'arrêt bivalente.
Signal de permission X1–X2 (EKRP1HB)
fermé
[C-04]
ouvert
[C-03]
T Température extérieure
A
ATTENTION
Veiller à respecter toutes les règles mentionnées
dans l'application 5 lorsque le fonctionnement bivalent
est activé.
Rotex ne pourra être
dommages résultant
consigne.
■
Au cas où l'unité extérieure est une phase
simple, la combinaison de réglage [4-03]=0/2
avec fonctionnement bivalent à faible tempéra-
ture extérieure peut entraîner un manque d'eau
chaude domestique.
■
Le fonctionnement bivalent n'a pas d'impact sur
le mode de chauffage d'eau domestique. L'eau
chaude domestique est toujours chauffée par
l'unité intérieure uniquement.
■

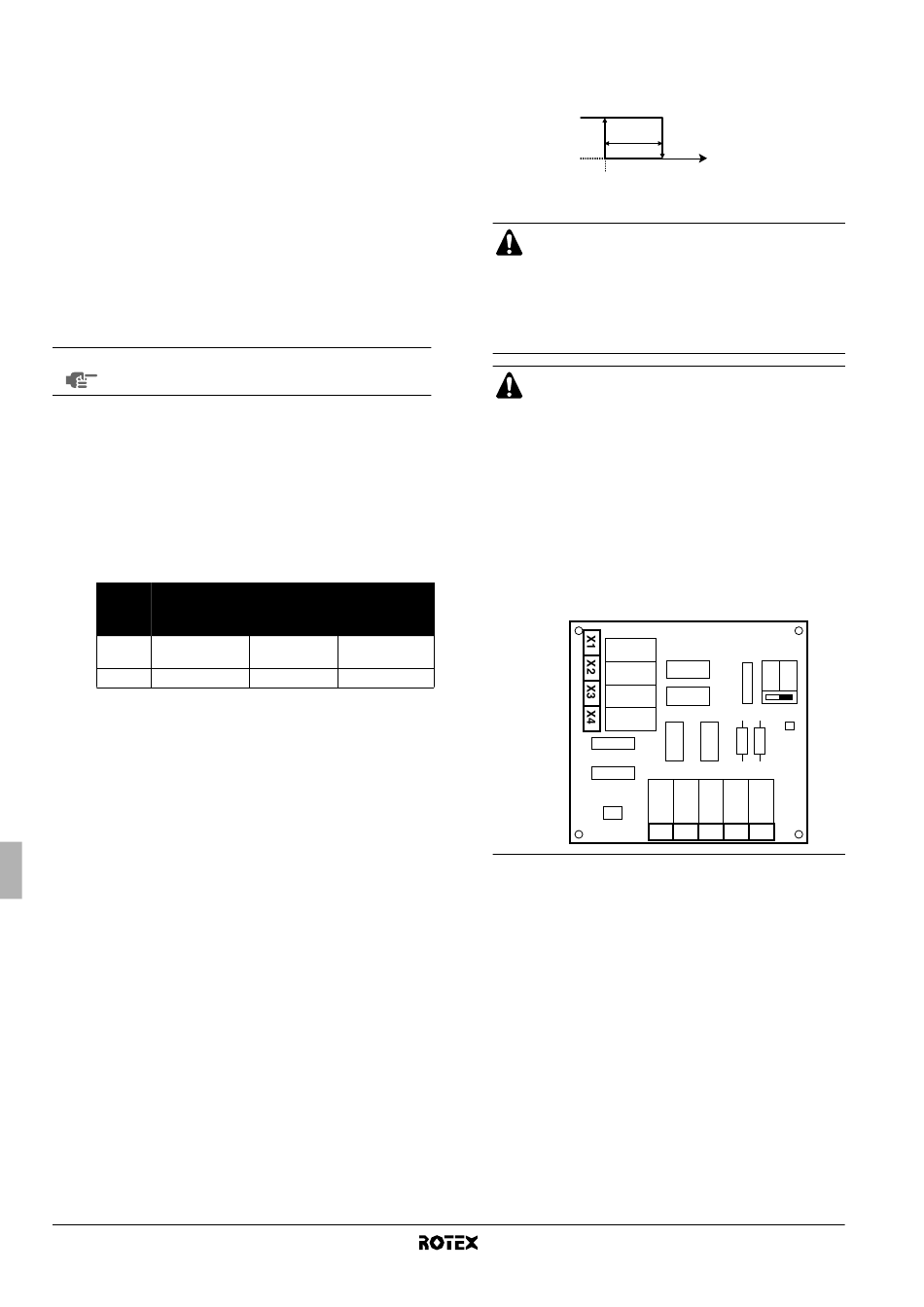

Le signal de permission pour la chaudière
auxiliaire est situé sur le EKRP1HB (carte PCB
E/S numérique). Lorsqu'il est activé, le contact
X1, X2 est fermé et ouvert lorsqu'il est désactivé.
Voir la figure pour l'emplacement schématique
de ce contact.
X2M
YC Y1 Y2 Y3 Y4
Unité intérieure pour système de pompe à chaleur air à eau
T
A
tenu responsable des
du non-respect de cette
OFF ON
SS1
X1M
RKHBH/X016BA
4PW54226-1A
