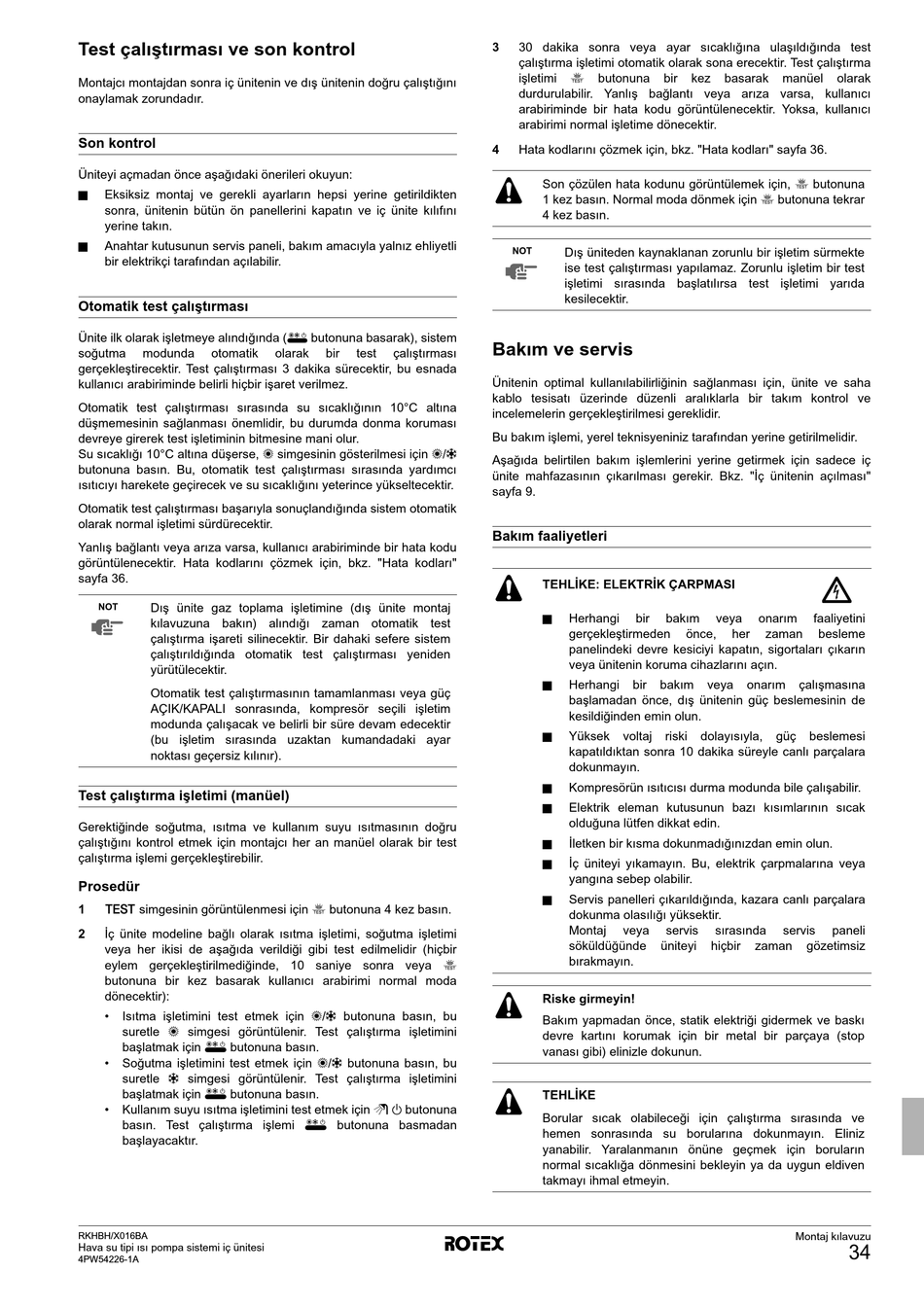

Test çalıştırması ve son kontrol
Montajcı montajdan sonra iç ünitenin ve dış ünitenin doğru çalıştığını
onaylamak zorundadır.

Son kontrol

Üniteyi açmadan önce aşağıdaki önerileri okuyun:
■
Eksiksiz montaj ve gerekli ayarların hepsi yerine getirildikten
sonra, ünitenin bütün ön panellerini kapatın ve iç ünite kılıfını
yerine takın.
■
Anahtar kutusunun servis paneli, bakım amacıyla yalnız ehliyetli
bir elektrikçi tarafından açılabilir.
Otomatik test çalıştırması
Ünite ilk olarak işletmeye alındığında (
soğutma modunda otomatik
gerçekleştirecektir. Test çalıştırması 3 dakika sürecektir, bu esnada
kullanıcı arabiriminde belirli hiçbir işaret verilmez.
Otomatik test çalıştırması sırasında su sıcaklığının 10°C altına
düşmemesinin sağlanması önemlidir, bu durumda donma koruması
devreye girerek test işletiminin bitmesine mani olur.
Su sıcaklığı 10°C altına düşerse, h simgesinin gösterilmesi için h/c
butonuna basın. Bu, otomatik test çalıştırması sırasında yardımcı
ısıtıcıyı harekete geçirecek ve su sıcaklığını yeterince yükseltecektir.
Otomatik test çalıştırması başarıyla sonuçlandığında sistem otomatik
olarak normal işletimi sürdürecektir.
Yanlış bağlantı veya arıza varsa, kullanıcı arabiriminde bir hata kodu
görüntülenecektir. Hata kodlarını çözmek için, bkz. "Hata kodları"
sayfa 36.
Dış ünite gaz toplama işletimine (dış ünite montaj
NOT
kılavuzuna bakın) alındığı zaman otomatik test
çalıştırma işareti silinecektir. Bir dahaki sefere sistem
çalıştırıldığında otomatik test çalıştırması yeniden
yürütülecektir.
Otomatik test çalıştırmasının tamamlanması veya güç
AÇIK/KAPALI sonrasında, kompresör seçili işletim
modunda çalışacak ve belirli bir süre devam edecektir
(bu işletim sırasında uzaktan kumandadaki ayar
noktası geçersiz kılınır).
Test çalıştırma işletimi (manüel)
Gerektiğinde soğutma, ısıtma ve kullanım suyu ısıtmasının doğru
çalıştığını kontrol etmek için montajcı her an manüel olarak bir test
çalıştırma işlemi gerçekleştirebilir.
Prosedür
t simgesinin görüntülenmesi için z butonuna 4 kez basın.
1
2 İç ünite modeline bağlı olarak ısıtma işletimi, soğutma işletimi
veya her ikisi de aşağıda verildiği gibi test edilmelidir (hiçbir
eylem gerçekleştirilmediğinde, 10 saniye sonra veya z
butonuna bir kez basarak kullanıcı arabirimi normal moda
dönecektir):
Isıtma işletimini test etmek için h/c butonuna basın, bu
•
suretle h simgesi görüntülenir. Test çalıştırma işletimini
başlatmak için y butonuna basın.
Soğutma işletimini test etmek için h/c butonuna basın, bu
•
suretle c simgesi görüntülenir. Test çalıştırma işletimini
başlatmak için y butonuna basın.
Kullanım suyu ısıtma işletimini test etmek için v butonuna
•
basın. Test çalıştırma işlemi y butonuna basmadan
başlayacaktır.
RKHBH/X016BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54226-1A
y
butonuna basarak), sistem
olarak bir test çalıştırması
3 30 dakika sonra veya ayar sıcaklığına ulaşıldığında test
çalıştırma işletimi otomatik olarak sona erecektir. Test çalıştırma
z
işletimi butonuna bir
durdurulabilir. Yanlış bağlantı veya arıza varsa, kullanıcı
arabiriminde bir hata kodu görüntülenecektir. Yoksa, kullanıcı
arabirimi normal işletime dönecektir.
4 Hata kodlarını çözmek için, bkz. "Hata kodları" sayfa 36.
Son çözülen hata kodunu görüntülemek için, z butonuna
1 kez basın. Normal moda dönmek için z butonuna tekrar
4 kez basın.
NOT Dış üniteden kaynaklanan zorunlu bir işletim sürmekte
ise test çalıştırması yapılamaz. Zorunlu işletim bir test
işletimi sırasında başlatılırsa test işletimi yarıda
kesilecektir.
Bakım ve servis
Ünitenin optimal kullanılabilirliğinin sağlanması için, ünite ve saha
kablo tesisatı üzerinde düzenli aralıklarla bir takım kontrol ve
incelemelerin gerçekleştirilmesi gereklidir.
Bu bakım işlemi, yerel teknisyeniniz tarafından yerine getirilmelidir.
Aşağıda belirtilen bakım işlemlerini yerine getirmek için sadece iç
ünite mahfazasının çıkarılması gerekir. Bkz. "İç ünitenin açılması"
sayfa 9.
Bakım faaliyetleri
TEHLİKE: ELEKTRİK ÇARPMASI
■
Herhangi bir bakım
gerçekleştirmeden
panelindeki devre kesiciyi kapatın, sigortaları çıkarın
veya ünitenin koruma cihazlarını açın.
■
Herhangi bir bakım
başlamadan önce, dış ünitenin güç beslemesinin de
kesildiğinden emin olun.
■
Yüksek voltaj riski
kapatıldıktan sonra 10 dakika süreyle canlı parçalara
dokunmayın.
■
Kompresörün ısıtıcısı durma modunda bile çalışabilir.
■
Elektrik eleman kutusunun bazı kısımlarının sıcak
olduğuna lütfen dikkat edin.
■
İletken bir kısma dokunmadığınızdan emin olun.
■
İç üniteyi yıkamayın. Bu, elektrik çarpmalarına veya
yangına sebep olabilir.
■
Servis panelleri çıkarıldığında, kazara canlı parçalara
dokunma olasılığı yüksektir.
Montaj veya servis
söküldüğünde üniteyi
bırakmayın.
Riske girmeyin!
Bakım yapmadan önce, statik elektriği gidermek ve baskı
devre kartını korumak için bir metal bir parçaya (stop
vanası gibi) elinizle dokunun.
TEHLİKE
Borular sıcak olabileceği için çalıştırma sırasında ve
hemen sonrasında su borularına dokunmayın. Eliniz
yanabilir. Yaralanmanın önüne geçmek için boruların
normal sıcaklığa dönmesini bekleyin ya da uygun eldiven
takmayı ihmal etmeyin.
kez basarak manüel olarak
veya onarım faaliyetini
önce, her zaman besleme
veya onarım çalışmasına
dolayısıyla, güç beslemesi
sırasında servis paneli
hiçbir zaman gözetimsiz
Montaj kılavuzu
34
