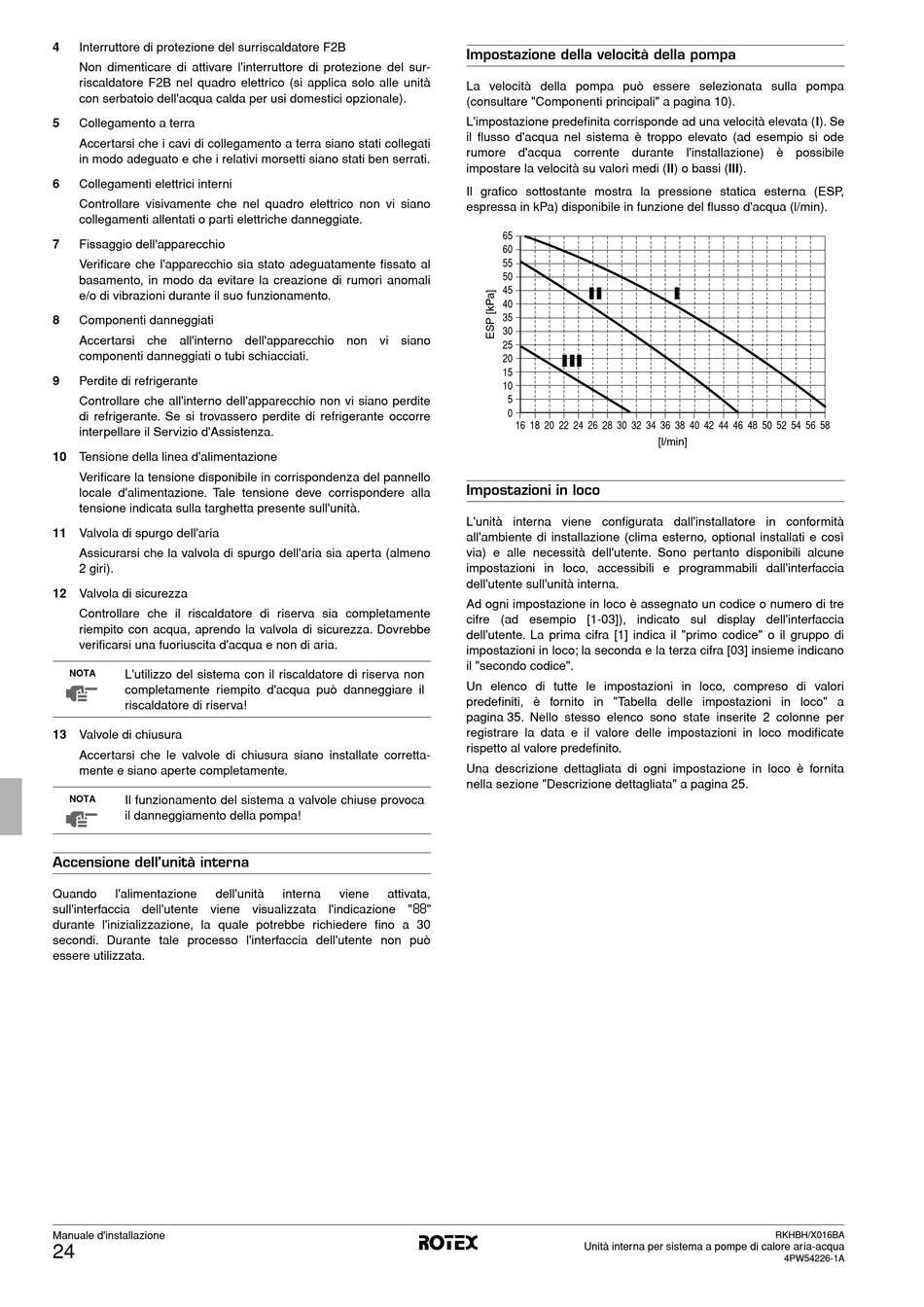

4 Interruttore di protezione del surriscaldatore F2B
Non dimenticare di attivare l'interruttore di protezione del sur-
riscaldatore F2B nel quadro elettrico (si applica solo alle unità
con serbatoio dell'acqua calda per usi domestici opzionale).
5 Collegamento a terra
Accertarsi che i cavi di collegamento a terra siano stati collegati
in modo adeguato e che i relativi morsetti siano stati ben serrati.
6 Collegamenti elettrici interni
Controllare visivamente che nel quadro elettrico non vi siano
collegamenti allentati o parti elettriche danneggiate.
7 Fissaggio dell'apparecchio
Verificare che l'apparecchio sia stato adeguatamente fissato al
basamento, in modo da evitare la creazione di rumori anomali
e/o di vibrazioni durante il suo funzionamento.
8 Componenti danneggiati
Accertarsi che all'interno dell'apparecchio non vi siano
componenti danneggiati o tubi schiacciati.
9 Perdite di refrigerante
Controllare che all'interno dell'apparecchio non vi siano perdite
di refrigerante. Se si trovassero perdite di refrigerante occorre
interpellare il Servizio d'Assistenza.
10 Tensione della linea d'alimentazione
Verificare la tensione disponibile in corrispondenza del pannello
locale d'alimentazione. Tale tensione deve corrispondere alla
tensione indicata sulla targhetta presente sull'unità.
11 Valvola di spurgo dell'aria
Assicurarsi che la valvola di spurgo dell'aria sia aperta (almeno
2 giri).
12 Valvola di sicurezza
Controllare che il riscaldatore di riserva sia completamente
riempito con acqua, aprendo la valvola di sicurezza. Dovrebbe
verificarsi una fuoriuscita d'acqua e non di aria.
NOTA L'utilizzo del sistema con il riscaldatore di riserva non
completamente riempito d'acqua può danneggiare il
riscaldatore di riserva!
13 Valvole di chiusura
Accertarsi che le valvole di chiusura siano installate corretta-
mente e siano aperte completamente.
Il funzionamento del sistema a valvole chiuse provoca
NOTA
il danneggiamento della pompa!
Accensione dell'unità interna
Quando l'alimentazione dell'unità
sull'interfaccia dell'utente viene visualizzata l'indicazione "88"
durante l'inizializzazione, la quale potrebbe richiedere fino a 30
secondi. Durante tale processo l'interfaccia dell'utente non può
essere utilizzata.
Manuale d'installazione
24
interna viene attivata,
Impostazione della velocità della pompa
La velocità della pompa può essere selezionata sulla pompa
(consultare "Componenti principali" a pagina 10).
L'impostazione predefinita corrisponde ad una velocità elevata (I). Se
il flusso d'acqua nel sistema è troppo elevato (ad esempio si ode
rumore d'acqua corrente durante l'installazione) è possibile
impostare la velocità su valori medi (II) o bassi (III).
Il grafico sottostante mostra la pressione statica esterna (ESP,
espressa in kPa) disponibile in funzione del flusso d'acqua (l/min).
65
60
55
50
45
II II
40
35
30
25
20
III III
15
10
5
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58

Impostazioni in loco

L'unità interna viene configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e alle necessità dell'utente. Sono pertanto disponibili alcune
impostazioni in loco, accessibili e programmabili dall'interfaccia
dell'utente sull'unità interna.
Ad ogni impostazione in loco è assegnato un codice o numero di tre
cifre (ad esempio [1-03]), indicato sul display dell'interfaccia
dell'utente. La prima cifra [1] indica il "primo codice" o il gruppo di
impostazioni in loco; la seconda e la terza cifra [03] insieme indicano
il "secondo codice".
Un elenco di tutte le impostazioni in loco, compreso di valori
predefiniti, è fornito in "Tabella delle impostazioni in loco" a
pagina 35. Nello stesso elenco sono state inserite 2 colonne per
registrare la data e il valore delle impostazioni in loco modificate
rispetto al valore predefinito.
Una descrizione dettagliata di ogni impostazione in loco è fornita
nella sezione "Descrizione dettagliata" a pagina 25.
Unità interna per sistema a pompe di calore aria-acqua
I I
[l/min]
