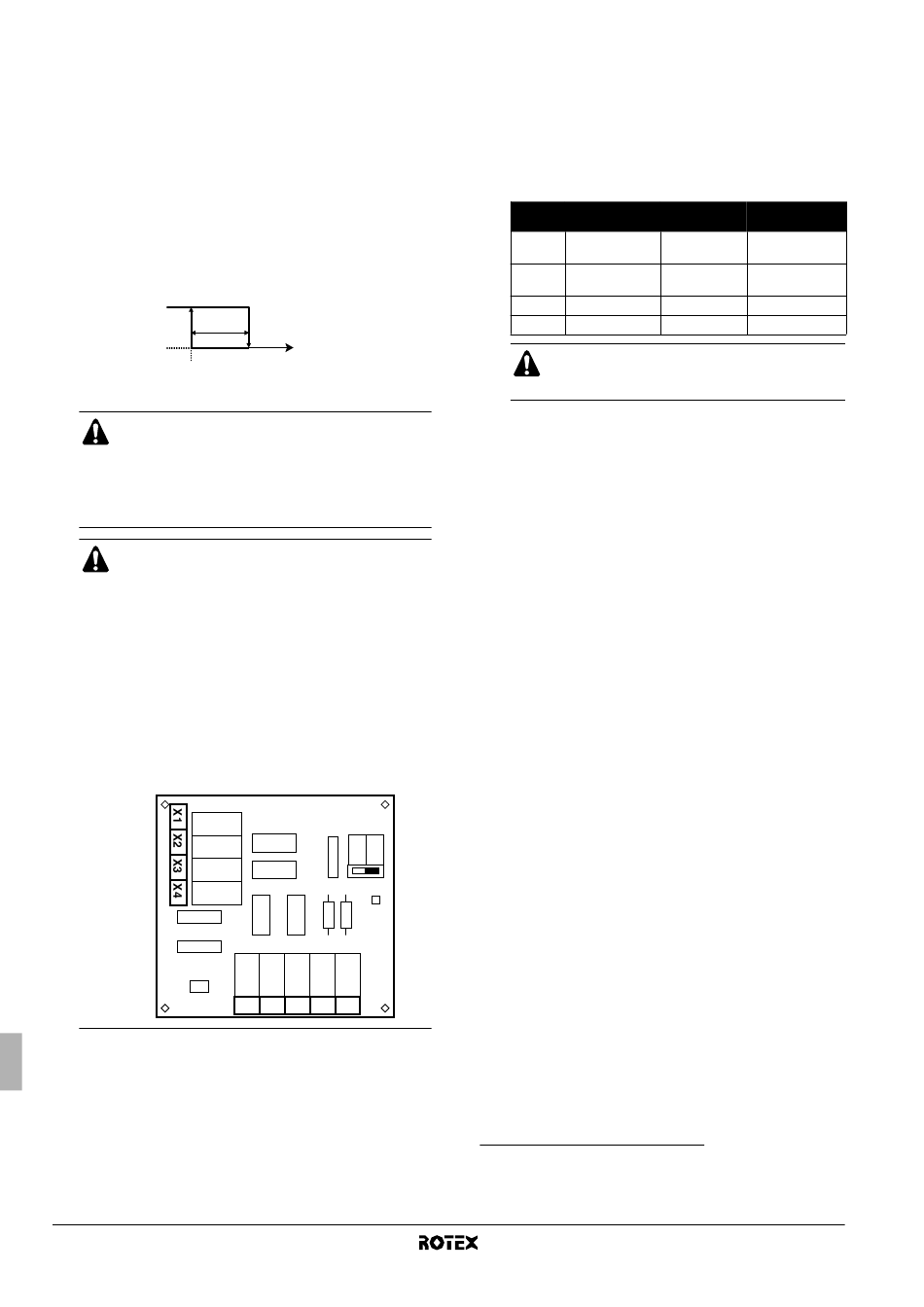

Quando se desactiva o funcionamento bivalente, o aquecimento
ambiente pela unidade interior é possível a todas as temperaturas
exteriores (dentro das gamas de funcionamento) e o sinal de
permissão para a caldeira auxiliar fica sempre desactivado.
■ [C-02] Estado de funcionamento bivalente: define se o
funcionamento bivalente fica activo (1) ou inactivo (0).
■ [C-03] Temperatura de activação de bivalente: define a
temperatura exterior abaixo da qual o sinal de permissão
para a caldeira auxiliar fica activo (fechado, KCR na
EKRP1HB) e o aquecimento ambiente pela unidade interior
pára.
■ [C-04]
Histerese bivalente:
temperaturas entre a temperatura de activação de bivalente
e a temperatura de desactivação de bivalente.
Sinal de permissão X1–X2 (EKRP1HB)
fechado
[C-04]
aberto
[C-03]
T Temperatura exterior
A
AVISO
Certifique-se de cumprir todas as regras menciona-
das na instalação 5, quando activar o funcionamento
bivalente.
Rotex não assume a responsabilidade por nenhum
dano resultante do não cumprimento desta regra.
■
Caso a unidade de exterior seja monofásica, a
combinação da regulação [4-03]=0/2 com o
funcionamento
exteriores baixas pode resultar em falta de água
quente doméstica.
■
O funcionamento bivalente não tem impacte
sobre o modo de aquecimento de águas
domésticas. A água doméstica continua a ser
aquecida unicamente pela unidade interior.
■
O sinal de permissão para a caldeira auxiliar
situa-se na
impresso de E/S digitais). Quando activado, os
contactos X1 e X2 são fechados, abrindo-se
quando é desactivado. Consulte a figura para ver
um esquema da localização destes contactos.
X2M
Manual de instalação
33
define a diferença
T
A
bivalente a temperaturas
EKRP1HB (placa de circuito
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
[D] Fornecimento de energia com tarifário bonificado/Desvio
local dependente das condições climatéricas
Fornecimento de energia com tarifário bonificado
■ [D-00] Desactivação dos aquecedores: Define que aquece-
dores são desligados quando se recebe o sinal do tarifário
bonificado da empresa distribuidora de energia eléctrica.
Se [D-01]=1 ou 2 e for recebido o sinal do tarifário bonificado
da empresa
desligados os seguintes aparelhos:
[D-00] Compressor
de
0 (pre- Desactivação
definição) forçada
1 Desactivação
forçada
2 Desactivação forçada
3 Desactivação forçada
As regulações 1, 2 e 3 de [D-00] só fazem sentido
em tarifários bonificados que não interrompem o
fornecimento de energia.
■ [D-01] Ligação à unidade com tarifários bonificados: Define
se a unidade de exterior está ligada ou não a uma fonte de
energia com tarifário bonificado.
Se [D-01]=0, a unidade está ligada a uma fonte de energia
normal (valor predefinido).
Se [D-01]=1 ou 2, a unidade está ligada a uma fonte com
tarifário bonificado. Nesta situação, é necessária uma
instalação específica de cablagem, como se explica em
"Ligação com tarifários bonificados" na página 20.
Se o parâmetro [D-01]=1 quando o sinal do tarifário
bonificado é enviado pela empresa distribuidora de energia
eléctrica, o contacto abre-se e a unidade entra em modo de
desactivação forçada
Se o parâmetro [D-01]=2 quando o sinal do tarifário
bonificado é enviado pela empresa distribuidora de energia
eléctrica, o contacto fecha-se e a unidade entra em modo de
desactivação forçada
Desvio local dependente das condições climatéricas
A regulação local de desvio local dependente das condições climaté-
ricas só é relevante em caso de selecção do ponto de regulação
dependente das condições climatéricas (consulte a regulação local
"[1] Ponto de regulação dependente das condições climatéricas
(apenas em aquecimento)" na página 26).
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade retoma
o funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 26.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade retoma o
funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 26.
Unidade interior para o sistema de bomba de calor ar/água
distribuidora de energia eléctrica,
Aquecedor Aquecedor
de reserva de apoio
Desactivação Desactivação
forçada forçada
Desactivação Permitido
forçada
Permitido Desactivação forçada
Permitido Permitido
(1)
.
(2)
.
são
RKHBH/X016BA
