Collegamento A Un'alimentazione A Tariffa Kwh Ridotta - Rotex Rkhbx016Ba Installationsanleitung

Procedura
1 Collegare il cavo del termostato ai terminali appropriati come
illustrato nello schema elettrico e nel manuale di installazione
del kit termostato ambiente.
2 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 Impostare il microinterruttore SS2-3 del PCB su ON. Per ulteriori
informazioni, consultare "Configurazione di installazione del
termostato ambiente" a pagina 22.
Collegamento del primo e del secondo contatto dei punti di
regolazione
Il collegamento del contatto del punto di regolazione è rilevante solo
nel caso in cui è abilitato il contatto a due punti di regolazione.
Vedere anche "Esempi di applicazioni tipiche" a pagina 4 e "Doppio
controllo del set point" a pagina 29.
Requisiti del contatto
Il contatto deve essere un contatto a tensione libera che garantisce
230 V (100 mA).
Procedura

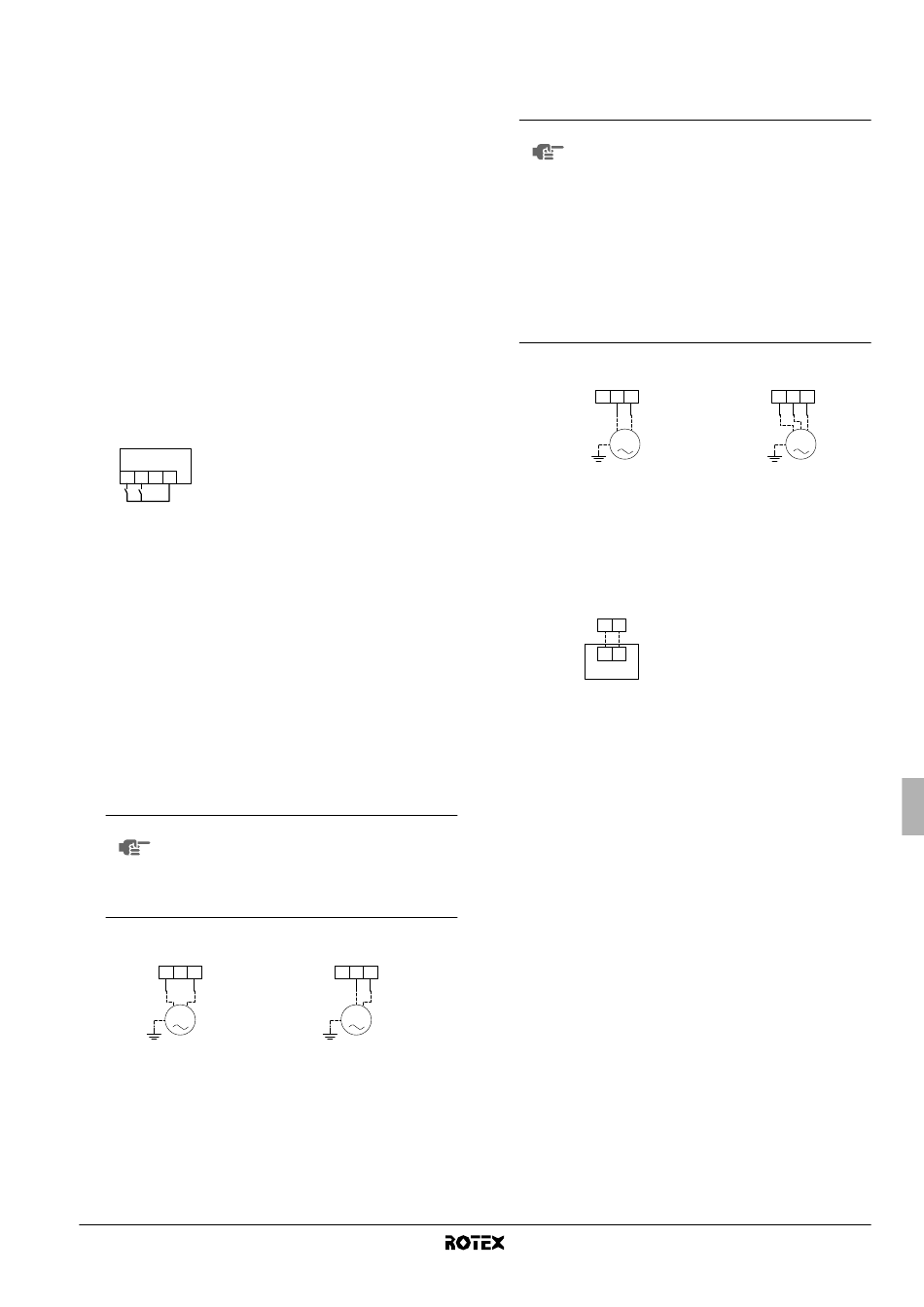

1 Collegare il contatto del primo e del secondo punto di regola-
zione ai terminali appropriati, come mostrato nella figura.
X2M
SP1
1 2 3 4
SP2 SP1
SP2
2 Fissare i cavi agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 In base al funzionamento richiesto per la pompa, impostare il
microinterruttore SS2-3 e l'impostazione in loco [F-00]. Vedere
"Configurazione di funzionamento della pompa" a pagina 23 e
l'impostazione in loco [F-00] in "[F] Impostazione opzionale" a
pagina 34.
Collegamento dei cavi di comando delle valvole
Caratteristiche delle valvole
■
Alimentazione: 230 V CA
■
Massimo assorbimento in funzionamento: 100 mA
Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola al terminale X2M, come illustrato nello schema
elettrico.
Il collegamento elettrico è diverso per una valvola
NOTA
normale chiusa (Normal Closed, NC) e una
valvola normale aperta (Normal Open, NO).
Collegarsi ai numeri di terminale corretti come
indicato nel diagramma dei collegamenti elettrici e
nelle illustrazioni sotto.
Valvola a 2 vie normale chiusa
(NC)
X2M 5 6 7
M
NC
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
Primo contatto del punto di
regolazione
Secondo contatto del punto di
regolazione
Valvola a 2 vie normale aperta
(NO)
X2M 5 6 7
M
NO
Collegamento elettrico della valvola a 3 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola ai terminali appropriati come illustrato nello schema
elettrico.
NOTA È possibile collegare due tipi di valvole a 3 vie. Il
cablaggio è diverso per ogni tipo:
■
Valvola a 3 vie di tipo "a 2 fili con ritorno a
molla"
La valvola a 3 vie deve essere montata in
modo che, quando la valvola a 3 vie è ferma
(non attivata), è selezionato il circuito di
riscaldamento dell'ambiente.
■
Valvola a 3 vie di tipo "a 3 fili SPST"
La valvola a 3 vie deve essere montata in
modo che, quando i terminali 9 e 10 sono
alimentati,
dell'acqua calda per usi domestici.
Valvola "a 2 fili con ritorno a
molla"
X2M 8 9 10
M
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento elettrico dell'elettroriscaldatore della piastra di
fondo
1 Utilizzando il cavo adatto, collegare il cavo di alimentazione ai
terminali appropriati come illustrato nello schema elettrico
sottostante.
X2M 15a 15
1 2
X1Y
elettroriscaldatore della piastra
di fondo
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
3 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna.
4 Selezionare i valori appropriati per l'impostazione in loco del
riscaldatore della piastra di fondo. Vedere "[F-02]", "[F-03]" e
"[F-04]" a pagina 34.

Collegamento a un'alimentazione a tariffa kWh ridotta

L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo
è quello di fornire servizi elettrici a prezzi competitivi, con la
possibilità, in molti casi di applicare, ai clienti tariffe ridotte, ad esem-
pio, tariffe multiorarie, tariffe stagionali o la "Wärmepumpentarif"
(tariffa per riscaldamento con pompe di calore) in Germania e in
Austria ...
Il presente apparecchio consente un collegamento a questi sistemi di
fornitura di alimentazione a tariffa ridotta.
Per valutare l'opportunità di collegare l'apparecchio a uno dei sistemi
di fornitura di alimentazione a tariffa ridotta eventualmente disponibili,
consultare l'azienda fornitrice di energia elettrica nell'area in cui
l'apparecchio deve essere installato.
Se l'apparecchio è collegato a un'alimentazione a tariffa kwh ridotta,
l'azienda fornitrice di energia elettrica è autorizzata a:
■
interrompere l'alimentazione dell'apparecchio per determinati
periodi di tempo;
■
richiedere che in determinati periodi di tempo il consumo di
elettricità dell'apparecchio sia sottoposto a limitazioni.
sia selezionato il circuito
Valvola "a 3 fili SPST"
X2M 8 9 10
M
