■ [8-04] Tempo adicional de funcionamento de [4-02]/[F-01]:
especifica o tempo adicional de funcionamento além do
tempo máximo de funcionamento à temperatura exterior

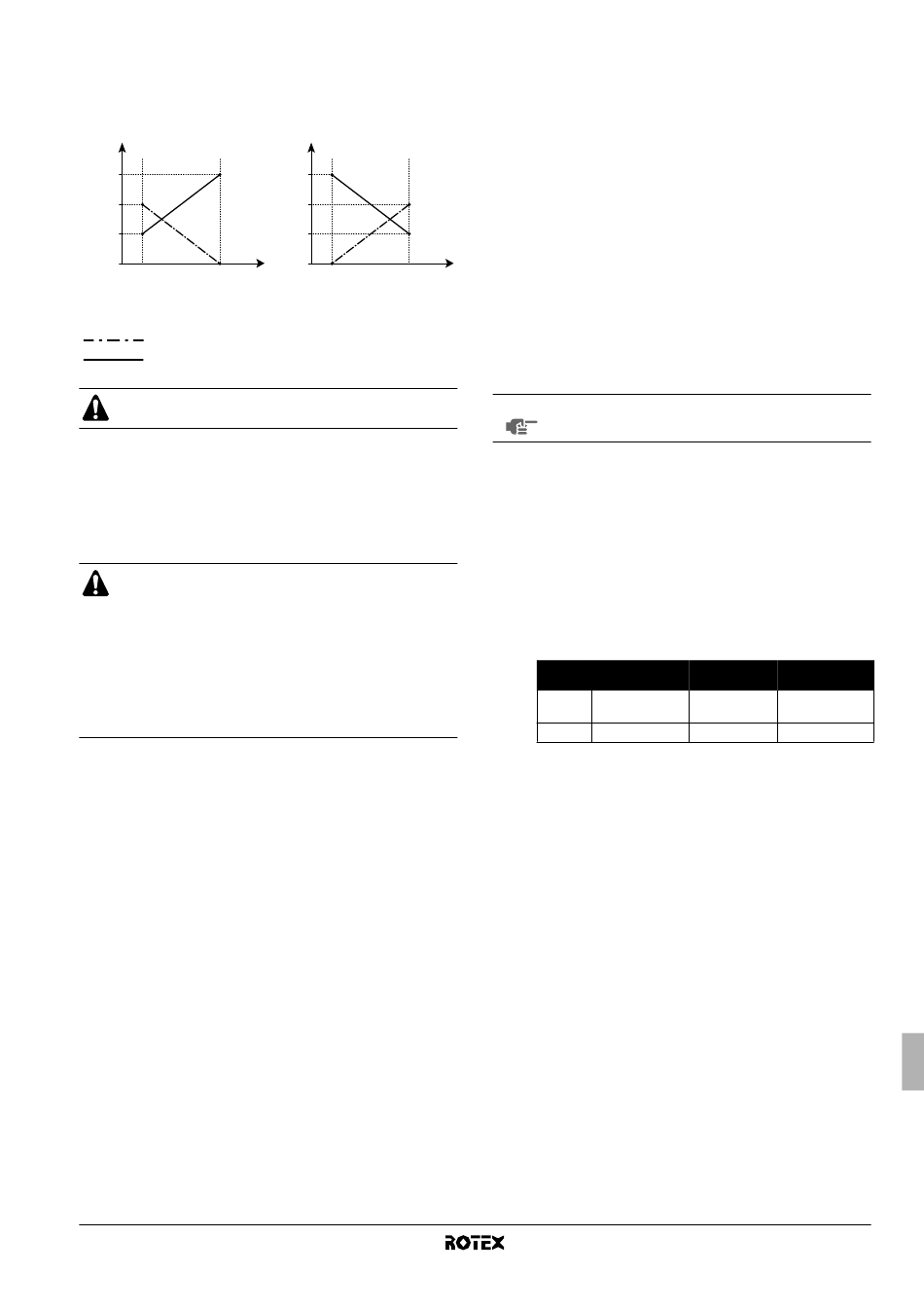

[4-02] ou [F-01]. Cosulte a figura que se segue.
Aquecimento
t
[8-01]+
[8-04]
[8-02]
[8-01]
0
[5-03] [4-02]
t Tempo
T Temperatura ambiente (exterior)
A
tempo de anti-reciclagem
tempo máximo de funcionamento
A vantagem plena de [8-04] será válida se a regulação
[4-03] não for 1.
[9] Gamas para os pontos de regulação em aquecimento e em
refrigeração
Esta regulação local destina-se a evitar que o utilizador escolha uma
temperatura de saída da água errada (ou seja, muito quente ou
muito fria). Para o efeito, é possível configurar as gamas de valores
disponíveis para os pontos de regulação de aquecimento e de
refrigeração.
AVISO
■
Nas aplicações de aquecimento de piso, é importante
limitar a temperatura máxima de saída da água,
durante o aquecimento, face às especificações da
instalação de aquecimento do piso.
■
Nas aplicações de refrigeração do piso, é importante
limitar a 16~18°C a temperatura mínima de saída da
água, durante a refrigeração (ajuste local do
parâmetro [9-03]), para evitar a ocorrência de
condensação no piso.
■ [9-00] Limite superior para o ponto de regulação de
aquecimento: temperatura máxima de saída da água em
aquecimento.
■ [9-01] Limite inferior para o ponto de regulação de
aquecimento: temperatura mínima de saída da água em
aquecimento.
■ [9-02] Limite superior para o ponto de regulação de
refrigeração: temperatura máxima de saída da água em
refrigeração.
■ [9-03] Limite inferior para o ponto de regulação de
refrigeração: temperatura mínima de saída da água em
refrigeração.
■ [9-04] Regulação de excesso: define quanto é que a
temperatura da água pode subir acima do ponto de
regulação, sem fazer parar o compressor. Esta função só se
aplica ao modo de aquecimento.
RKHBH/X016BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54226-1A
Refrigeração
t
[8-01]+
[8-04]
[8-02]
[8-01]
0
[F-01] 35°C
T
A
[A] Modo de baixo ruído
Esta regulação local permite seleccionar o modo de baixo ruído
desejado. Estão disponíveis dois modos de baixo ruído: modo de
baixo ruído A e modo de baixo ruído B.
No modo de baixo ruído A, a prioridade é dada ao trabalho com
baixo ruído da unidade de exterior, em todas as circunstâncias. A
velocidade da ventoinha e do compressor (e portanto o
desempenho) são limitadas a uma certa percentagem da velocidade
de funcionamento normal. Nalguns casos, isto pode originar um
menor desempenho.
No modo de baixo ruído B, o funcionamento a baixo ruído pode ser
ignorado quando é necessário um desempenho mais elevado. Em
certos casos, isto pode originar um funcionamento um pouco mais
ruidoso na unidade de exterior, para dar resposta ao desempenho
T
A
solicitado.
■ [A-00] Tipo de modo de baixo ruído: define se está
seleccionado o modo de baixo ruído A (0) ou o modo de
baixo ruído B (2).
■ [A-01] Parâmetro 01: não altere esta regulação. Deixe-a ficar
no valor predefinido.
NOTA Não regule outros valores. Regule só os que foram
mencionados.
[C] Configuração na placa de circuito impresso de E/S digitais
EKRP1HB
Lógica da saída do alarme
■ [C-01] Lógica da saída do alarme: define a lógica da saída
do alarme na placa de circuito impresso de E/S digitais
EKRP1HB.
Se [C-01]=0, a saída do alarme é activada quando ocorre um
alarme (predefinição).
Se [C-01]=1, a saída do alarme é desactivada quando ocorre
um alarme. Este ajuste local permite distinguir entre a
detecção de um alarme e a detecção de uma falha de
energia.
[C-01] Alarme
0 (pre- Saída fechada
definição)
1 Saída aberta
Funcionamento bivalente
Só se aplica a instalações com uma caldeira auxiliar (funcionamento
alternado, ligação paralela). A finalidade desta função é determinar,
com base na temperatura exterior, qual a fonte de calor que pode
proporcionar o aquecimento ambiente, se a unidade interior Rotex,
se uma caldeira auxiliar.
A regulação local "funcionamento bivalente" só aplica o aquecimento
ambiente pela unidade interior e o sinal de permissão para a caldeira
auxiliar.
Quando se activa a função "funcionamento bivalente", a unidade
interior pára automaticamente o aquecimento ambiente quando a
temperatura exterior cai para valores inferiores à "temperatura de
activação de bivalente"; e o sinal de permissão para a caldeira
auxiliar fica activo.
Unidade
Sem alarme sem energia
Saída aberta Saída aberta
Saída fechada Saída aberta
