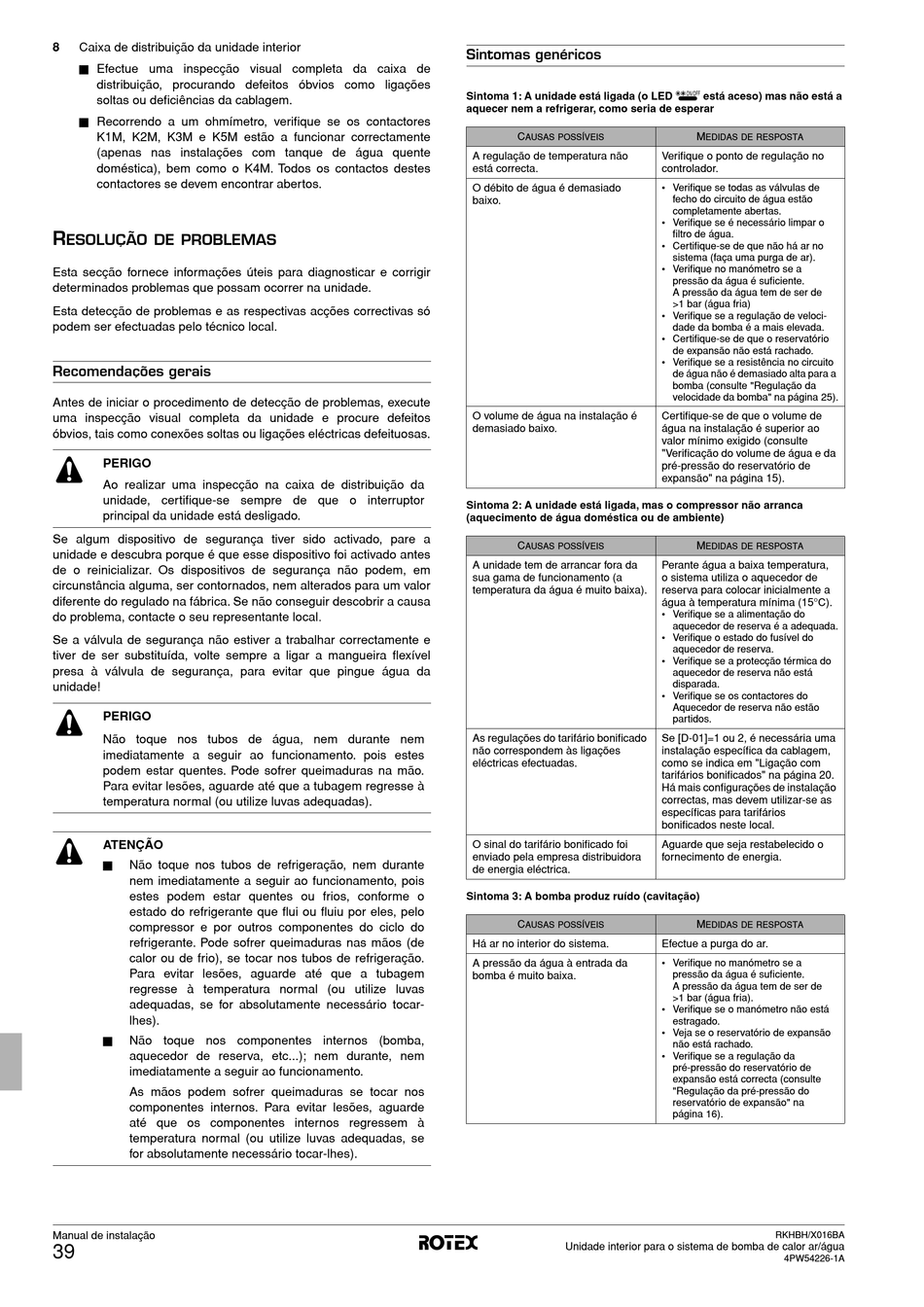

8 Caixa de distribuição da unidade interior
■ Efectue uma inspecção visual completa da caixa de
distribuição, procurando defeitos óbvios como ligações
soltas ou deficiências da cablagem.
■ Recorrendo a um ohmímetro, verifique se os contactores
K1M, K2M, K3M e K5M estão a funcionar correctamente
(apenas nas instalações com tanque de água quente
doméstica), bem como o K4M. Todos os contactos destes
contactores se devem encontrar abertos.
R
ESOLUÇÃO DE PROBLEMAS
Esta secção fornece informações úteis para diagnosticar e corrigir
determinados problemas que possam ocorrer na unidade.
Esta detecção de problemas e as respectivas acções correctivas só
podem ser efectuadas pelo técnico local.
Recomendações gerais
Antes de iniciar o procedimento de detecção de problemas, execute
uma inspecção visual completa da unidade e procure defeitos
óbvios, tais como conexões soltas ou ligações eléctricas defeituosas.
PERIGO
Ao realizar uma inspecção na caixa de distribuição da
unidade, certifique-se sempre de que o interruptor
principal da unidade está desligado.
Se algum dispositivo de segurança tiver sido activado, pare a
unidade e descubra porque é que esse dispositivo foi activado antes
de o reinicializar. Os dispositivos de segurança não podem, em
circunstância alguma, ser contornados, nem alterados para um valor
diferente do regulado na fábrica. Se não conseguir descobrir a causa
do problema, contacte o seu representante local
Se a válvula de segurança não estiver a trabalhar correctamente e
tiver de ser substituída, volte sempre a ligar a mangueira flexível
presa à válvula de segurança, para evitar que pingue água da
unidade!
PERIGO
Não toque nos tubos de água, nem durante nem
imediatamente a seguir ao funcionamento. pois estes
podem estar quentes. Pode sofrer queimaduras na mão.
Para evitar lesões, aguarde até que a tubagem regresse à
temperatura normal (ou utilize luvas adequadas).
ATENÇÃO
■
Não toque nos tubos de refrigeração, nem durante
nem imediatamente a seguir ao funcionamento, pois
estes podem estar quentes ou frios, conforme o
estado do refrigerante que flui ou fluiu por eles, pelo
compressor e por outros componentes do ciclo do
refrigerante. Pode sofrer queimaduras nas mãos (de
calor ou de frio), se tocar nos tubos de refrigeração.
Para evitar lesões, aguarde até que a tubagem
regresse à temperatura normal (ou utilize luvas
adequadas, se for absolutamente necessário tocar-
lhes).
■
Não toque nos componentes internos (bomba,
aquecedor de reserva, etc...); nem durante, nem
imediatamente a seguir ao funcionamento.
As mãos podem sofrer queimaduras se tocar nos
componentes internos. Para evitar lesões, aguarde
até que os componentes internos regressem à
temperatura normal (ou utilize luvas adequadas, se
for absolutamente necessário tocar-lhes).
Manual de instalação
39
Sintomas genéricos
Sintoma 1: A unidade está ligada (o LED o está aceso) mas não está a
aquecer nem a refrigerar, como seria de esperar
A regulação de temperatura não
está correcta.
O débito de água é demasiado
baixo.
O volume de água na instalação é
demasiado baixo.
Sintoma 2: A unidade está ligada, mas o compressor não arranca
(aquecimento de água doméstica ou de ambiente)
A unidade tem de arrancar fora da
sua gama de funcionamento (a
temperatura da água é muito baixa).
.
As regulações do tarifário bonificado
não correspondem às ligações
eléctricas efectuadas.
O sinal do tarifário bonificado foi
enviado pela empresa distribuidora
de energia eléctrica.
Sintoma 3: A bomba produz ruído (cavitação)
Há ar no interior do sistema.
A pressão da água à entrada da
bomba é muito baixa.
C
AUSAS POSSÍVEIS
Verifique o ponto de regulação no
controlador.
• Verifique se todas as válvulas de
fecho do circuito de água estão
completamente abertas.
• Verifique se é necessário limpar o
filtro de água.
• Certifique-se de que não há ar no
sistema (faça uma purga de ar).
• Verifique no manómetro se a
pressão da água é suficiente.
A pressão da água tem de ser de
>1 bar (água fria)
• Verifique se a regulação de veloci-
dade da bomba é a mais elevada.
• Certifique-se de que o reservatório
de expansão não está rachado.
• Verifique se a resistência no circuito
de água não é demasiado alta para a
bomba (consulte "Regulação da
velocidade da bomba" na página 25).
Certifique-se de que o volume de
água na instalação é superior ao
valor mínimo exigido (consulte
"Verificação do volume de água e da
pré-pressão do reservatório de
expansão" na página 15).
C
AUSAS POSSÍVEIS
Perante água a baixa temperatura,
o sistema utiliza o aquecedor de
reserva para colocar inicialmente a
água à temperatura mínima (15°C).
• Verifique se a alimentação do
aquecedor de reserva é a adequada.
• Verifique o estado do fusível do
aquecedor de reserva.
• Verifique se a protecção térmica do
aquecedor de reserva não está
disparada.
• Verifique se os contactores do
Aquecedor de reserva não estão
partidos.
Se [D-01]=1 ou 2, é necessária uma
instalação específica da cablagem,
como se indica em "Ligação com
tarifários bonificados" na página 20.
Há mais configurações de instalação
correctas, mas devem utilizar-se as
específicas para tarifários
bonificados neste local.
Aguarde que seja restabelecido o
fornecimento de energia.
C
AUSAS POSSÍVEIS
Efectue a purga do ar.
• Verifique no manómetro se a
pressão da água é suficiente.
A pressão da água tem de ser de
>1 bar (água fria).
• Verifique se o manómetro não está
estragado.
• Veja se o reservatório de expansão
não está rachado.
• Verifique se a regulação da
pré-pressão do reservatório de
expansão está correcta (consulte
"Regulação da pré-pressão do
reservatório de expansão" na
página 16).
Unidade interior para o sistema de bomba de calor ar/água
M
EDIDAS DE RESPOSTA
M
EDIDAS DE RESPOSTA
M
EDIDAS DE RESPOSTA
RKHBH/X016BA
4PW54226-1A
