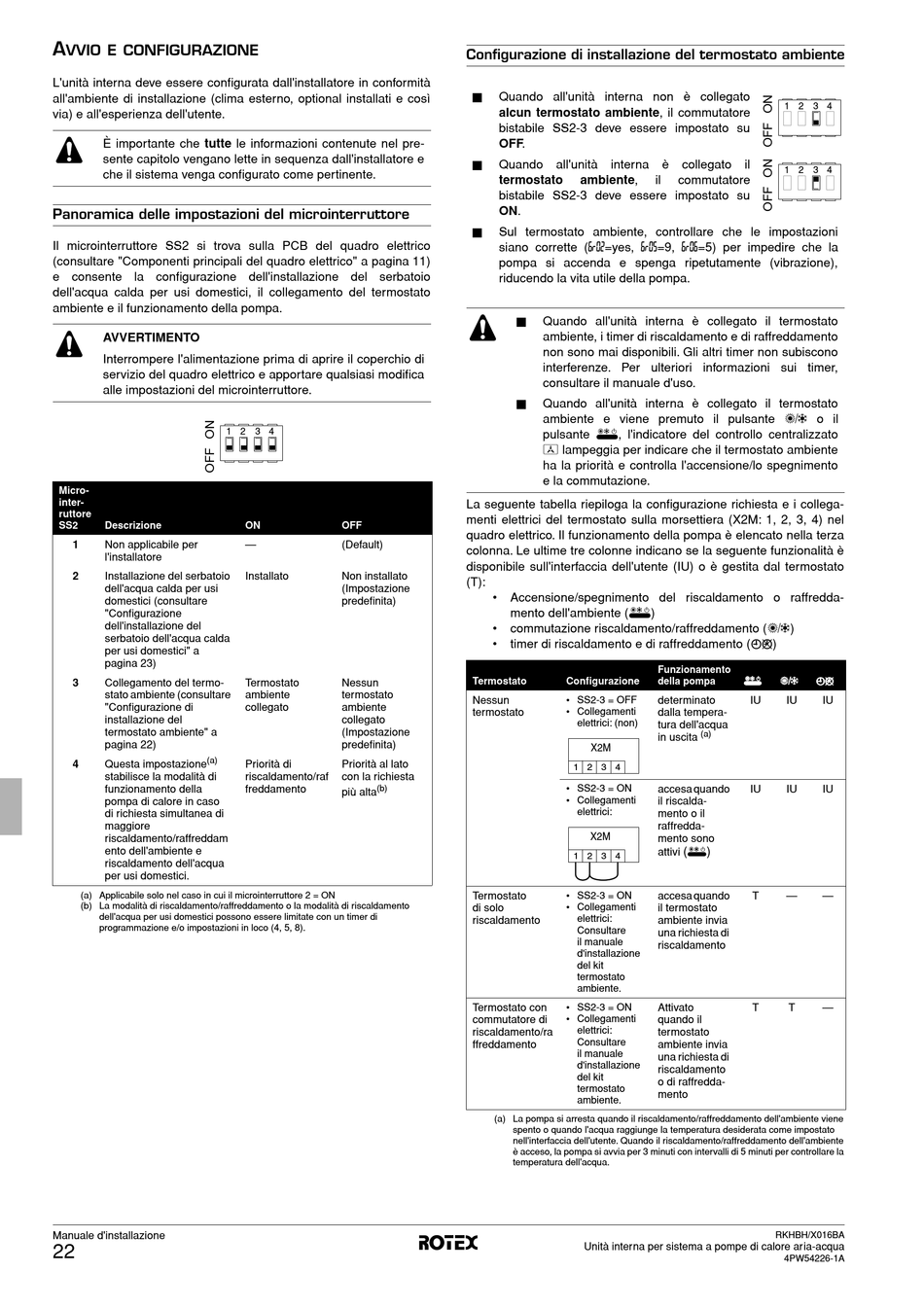

A
VVIO E CONFIGURAZIONE
L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e all'esperienza dell'utente.
È importante che tutte le informazioni contenute nel pre-
sente capitolo vengano lette in sequenza dall'installatore e
che il sistema venga configurato come pertinente.

Panoramica delle impostazioni del microinterruttore

Il microinterruttore SS2 si trova sulla PCB del quadro elettrico
(consultare "Componenti principali del quadro elettrico" a pagina 11)
e consente la configurazione dell'installazione del serbatoio
dell'acqua calda per usi domestici, il collegamento del termostato
ambiente e il funzionamento della pompa.
AVVERTIMENTO
Interrompere l'alimentazione prima di aprire il coperchio di
servizio del quadro elettrico e apportare qualsiasi modifica
alle impostazioni del microinterruttore.
1
Micro-
inter-
ruttore
SS2 Descrizione
1 Non applicabile per
l'installatore
2 Installazione del serbatoio
dell'acqua calda per usi
domestici (consultare
"Configurazione
dell'installazione del
serbatoio dell'acqua calda
per usi domestici" a
pagina 23)
3 Collegamento del termo-
stato ambiente (consultare
"Configurazione di
installazione del
termostato ambiente" a
pagina 22)
(a)
4 Questa impostazione
stabilisce la modalità di
funzionamento della
pompa di calore in caso
di richiesta simultanea di
maggiore
riscaldamento/raffreddam
ento dell'ambiente e
riscaldamento dell'acqua
per usi domestici.
(a) Applicabile solo nel caso in cui il microinterruttore 2 = ON
(b) La modalità di riscaldamento/raffreddamento o la modalità di riscaldamento
dell'acqua per usi domestici possono essere limitate con un timer di
programmazione e/o impostazioni in loco (4, 5, 8).
Manuale d'installazione
22
2 3 4
ON OFF
— (Default)
Installato Non installato
(Impostazione
predefinita)
Termostato Nessun
ambiente termostato
collegato ambiente
collegato
(Impostazione
predefinita)
Priorità di Priorità al lato
riscaldamento/raf con la richiesta
freddamento (b)
più alta
Configurazione di installazione del termostato ambiente
■
Quando all'unità interna non è collegato
alcun termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato su
OFF.
■
Quando all'unità interna è collegato il
termostato ambiente,
bistabile SS2-3 deve essere impostato su
ON.
■
Sul termostato ambiente, controllare che le impostazioni
siano corrette (6®02=yes, 6®05=9, 6®06=5) per impedire che la
pompa si accenda e spenga ripetutamente (vibrazione),
riducendo la vita utile della pompa.
■
Quando all'unità interna è collegato il termostato
ambiente, i timer di riscaldamento e di raffreddamento
non sono mai disponibili. Gli altri timer non subiscono
interferenze. Per ulteriori informazioni sui timer,
consultare il manuale d'uso.
■
Quando all'unità interna è collegato il termostato
ambiente e viene premuto il pulsante = o il
pulsante y, l'indicatore del controllo centralizzato
e lampeggia per indicare che il termostato ambiente
ha la priorità e controlla l'accensione/lo spegnimento
e la commutazione.
La seguente tabella riepiloga la configurazione richiesta e i collega-
menti elettrici del termostato sulla morsettiera (X2M: 1, 2, 3, 4) nel
quadro elettrico. Il funzionamento della pompa è elencato nella terza
colonna. Le ultime tre colonne indicano se la seguente funzionalità è
disponibile sull'interfaccia dell'utente (IU) o è gestita dal termostato
(T):
• Accensione/spegnimento del riscaldamento o raffredda-
mento dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
Termostato Configurazione
Nessun • SS2-3 = OFF
• Collegamenti
termostato
elettrici: (non)
X2M
1 2 3 4
• SS2-3 = ON
• Collegamenti
elettrici:
X2M
1 2 3 4
Termostato
• SS2-3 = ON
di solo • Collegamenti
elettrici:
riscaldamento
Consultare
il manuale
d'installazione
del kit
termostato
ambiente.
Termostato con • SS2-3 = ON
• Collegamenti
commutatore di
elettrici:
riscaldamento/ra
Consultare
ffreddamento
il manuale
d'installazione
del kit
termostato
ambiente.
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
Unità interna per sistema a pompe di calore aria-acqua
1 2 3 4
1 2 3 4
il commutatore
Funzionamento
y y y y = = = = p p p p r r r r
della pompa
determinato IU IU IU
dalla tempera-
tura dell'acqua
(a)
in uscita
accesa quando IU IU IU
il riscalda-
mento o il
raffredda-
mento sono
y
( )
attivi
accesa quando
T — —
il termostato
ambiente invia
una richiesta di
riscaldamento
Attivato T T —
quando il
termostato
ambiente invia
una richiesta di
riscaldamento
o di raffredda-
mento
RKHBH/X016BA
4PW54226-1A
