[7] DT per surriscaldatore e doppio controllo del punto di
regolazione
DT per surriscaldatore
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
Quando l'acqua calda per usi domestici viene riscaldata e la tempe-
ratura del set point dell'acqua calda per usi domestici (come
impostata dall'utente) è stata raggiunta, il surriscaldatore continua a
riscaldare l'acqua calda per usi domestici fino a una temperatura di
pochi gradi superiore alla temperatura del set point, vale a dire la
temperatura di spegnimento del surriscaldatore. I gradi aggiuntivi
sono specificati dall'impostazione in loco per la lunghezza del
gradino dell'acqua calda per usi domestici. L'impostazione corretta
impedisce al surriscaldatore di accendersi e spegnersi ripetutamente
(vibrazione) per mantenere la temperatura del set point dell'acqua
calda per usi domestici. Nota: il surriscaldatore si riaccende quando
la temperatura dell'acqua calda per usi domestici scende [7-01]
(impostazione in loco) sotto la temperatura di spegnimento del
surriscaldatore.
Se il timer per il surriscaldatore (consultare il manuale
d'uso) è attivo, il surriscaldatore entra in funzione solo se
consentito dal timer in questione.
■ [7-00] Lunghezza del gradino dell'acqua calda per usi
domestici: differenza di temperatura al di sopra della
temperatura del set point dell'acqua calda per usi domestici
prima che il surriscaldatore si spenga.

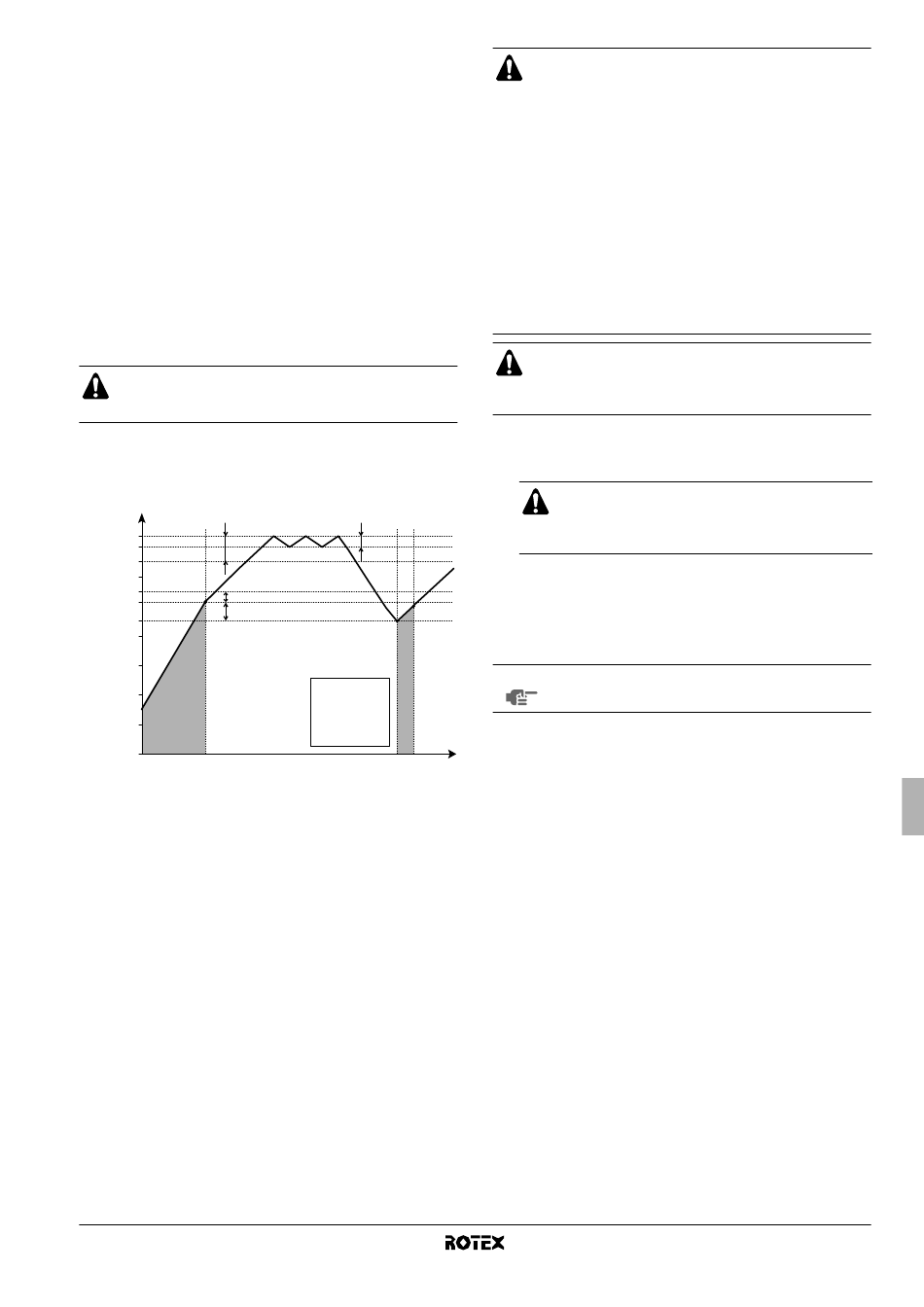

T
DHW
[7-00]
T
73
BH OFF
T
71
BH ON
T
70
U
60
T
50
HP MAX
[6-01]
T 48
HP OFF
[6-00]
T
41
HP ON
40
30
20
HP
10
5
BH Surriscaldatore
HP Pompa di calore. Se il tempo di riscaldamento da parte della
pompa di calore è eccessivo, è possibile ricorrere al
riscaldamento ausiliario da parte del surriscaldatore
T Temperatura di spegnimento del surriscaldatore
BH OFF
(T + [7-00])
U
T Temperatura di accensione del surriscaldatore
BH ON
(T – [7-01])
BH OFF
T Temperatura massima della pompa di calore in
HP MAX
corrispondenza del sensore nel serbatoio dell'acqua calda
per usi domestici
T Temperatura di spegnimento della pompa di calore
HP OFF
(T – [6-01])
HP MAX
T Temperatura di accensione della pompa di calore
HP ON
(T – [6-00])
HP OFF
T Temperatura dell'acqua calda per usi domestici
DHW
T Temperatura del set point dell'utente (come impostata
U
nell'interfaccia dell'utente)
t Tempo
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
[7-01]
T = 70°C
U
[7-00] = 3°C
BH HP
[6-01] = 2°C
[6-00] = 7°C
t
AVVERTIMENTO
La temperatura dell'acqua calda per usi domestici viene
aumentata automaticamente
selezionato nell'impostazione in loco [7-00] rispetto al
punto di regolazione utente per l'acqua calda per usi
domestici (T ). Vedere l'impostazione in loco [7-00] e il
U
manuale di funzionamento per selezionare il punto di
regolazione preferito.
Se l'elevata temperatura dell'acqua può costituire un
rischio per la sicurezza personale, va installata una valvola
miscelatrice (non di fornitura) sul collegamento in uscita
del serbatoio dell'acqua calda per usi domestici. Questa
valvola miscelatrice garantisce che la temperatura
dell'acqua calda che esce dal rubinetto non superi mai il
valore massimo stabilito. La temperatura massima
consentita dell'acqua calda va selezionata in conformità
con le normative locali e nazionali.
Se il funzionamento del surriscaldatore è limitato
([4-03]=0), il set point del parametro dell'impostazione in
loco [7-00] ha significato solo per il riscaldamento potente
dell'acqua per usi domestici.
■ [7-01] Valore di isteresi del surriscaldatore: differenza di
temperatura che determina la temperatura di accensione del
surriscaldatore (T ). T
BH ON
Il valore minimo della temperatura di accensione del
surriscaldatore (T
temperatura di spegnimento della pompa di calore
(T ).
HP OFF
Doppio controllo del set point
Si applica esclusivamente alle installazioni con un emettitore di
calore differente che richiede punti di regolazione diversi.
Il doppio controllo del punto di regolazione consente di generare
2 diversi punti di regolazione.
NOTA Non è disponibile alcuna indicazione sul punto di
regolazione attivo.
■ [7-02] Stato del doppio controllo del punto di regolazione:
definisce se il doppio controllo del punto di regolazione è
attivato (1) o disattivato (0).
■ [7-03] Secondo punto di regolazione di riscaldamento:
specifica la temperatura del secondo punto di regolazione
nell'operazione di riscaldamento.
■ [7-04] Secondo punto di regolazione di raffreddamento:
specifica la temperatura del secondo punto di regolazione
nell'operazione di raffreddamento.
(sempre) del valore
= T – [7-01]
BH ON BH OFF
) è di 2°C (fisso) inferiore alla
BH ON
