Panoramica

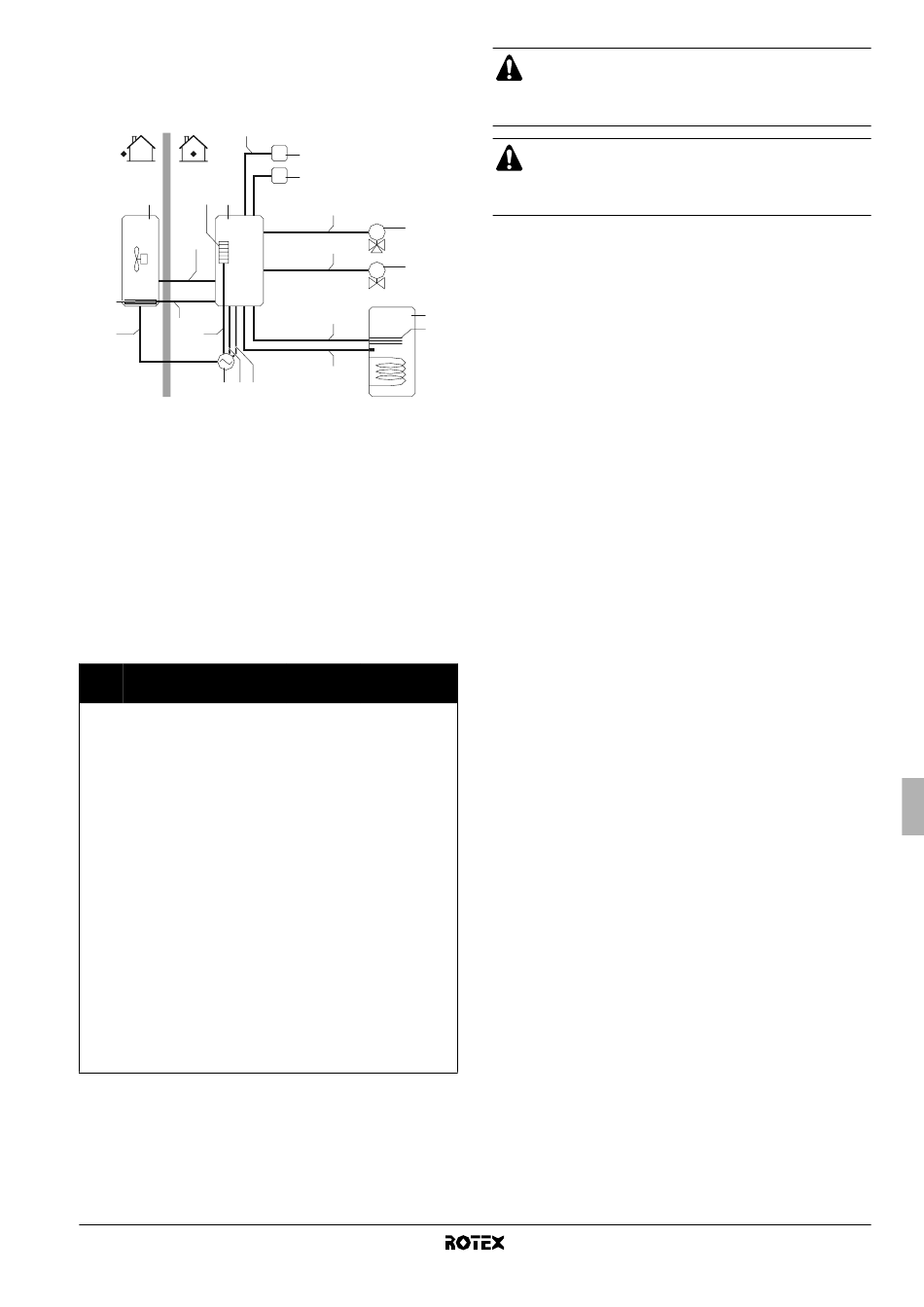

L'illustrazione sotto fornisce una panoramica dei collegamenti
elettrici sul posto tra svariate parti dell'installazione. Vedere anche
"Esempi di applicazioni tipiche" a pagina 4.
5
B D E
2
C
3
1 4
A 11 10
A Singola alimentazione
dell'unità esterna, del
riscaldatore di riserva e
del surriscaldatore
B Unità esterna
C Elettroriscaldatore della
piastra di fondo
(a)
EKBPHT
D Riscaldatore di riserva
E Unità interna
F Termostato ambiente
(opzionale)
(a) Il riscaldatore della piastra di fondo è applicabile solo in combinazione con RRLQ
o nel caso del kit EKBPHT opzionale.
Compo-
nente Descrizione
1 Cavo di alimentazione per
l'unità esterna
2 Cavo di alimentazione e di
comunicazione dell'unità
interna
3 Cavo di alimentazione per
l'elettroriscaldatore della
piastra di fondo
4 Cavo di alimentazione del
riscaldatore di riserva
5 Cavo del termostato ambiente
6 Cavo di comando della valvola
a 3 vie
7 Cavo di comando della valvola
a 2 vie
8 Cavo di alimentazione e di
protezione termica del
surriscaldatore
9 Cavo del termistore
10 Cavo di alimentazione del
surriscaldatore
11 Cavo dell'alimentazione a
tariffa kwh ridotta (contatto
pulito)
12 Cavo dell'interfaccia dell'utente
(a) Vedere la targhetta informativa sull'unità esterna.
2
(b) Sezione del cavo 2,5 mm
(c) Sezione minima del cavo 0,75 mm
(d) Vedere la tabella in "Collegamento dell'alimentazione elettrica del riscaldatore di
riserva" a pagina 18.
(e) I cavi del termistore e di collegamento (12 m) sono forniti assieme al serbatoio
dell'acqua calda per usi domestici.
2
(f) Sezione del cavo da 0,75 mm
Il contatto privo di tensione garantisce il carico minimo applicabile di 15 V CC,
10 mA.
2
(g) Sezione del cavo da 0,75 mm
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
T
F
I
K
6
G
M
7
H
M
8
J
9
G Valvola a 3 vie per il
serbatoio dell'acqua
calda per usi domestici
(opzionale)
H Valvola a 2 vie per la
modalità di raffredda-
mento (non di fornitura)
I Serbatoio dell'acqua
calda per usi domestici
(opzionale)
J Surriscaldatore
(opzionale)
K Interfaccia utente
(controller digitale)
Numero Massimo
richiesto di assorbimento in
conduttori funzionamento
(a)
2+GND
(b)
3+GND
(c)
2
(d)
2+GND o
3+GND
(c)
3 o 4 100 mA
(c)
2+GND 100 mA
(c)
2+GND 100 mA
(b)
4+GND
(e)
2
2+GND 13 A
2 (f)
2 (g)
2
2
a 1,25 mm , lunghezza massima: 50 m.
2
a 1,25 mm , lunghezza massima: 500 m.
ATTENZIONE
Le dimensioni dei cavi e dei fili elettrici devono essere
conformi alle normative vigenti in materia a livello locale e
nazionale.
AVVERTIMENTO
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.

Collegamenti elettrici interni - Tabella dei componenti

Fare riferimento allo schema elettrico interno in dotazione con l'unità
(all'interno del coperchio del quadro elettrico dell'unità interna). Di
seguito è riportata la legenda delle abbreviazioni che sono usate in
tale schema.
I
A1P ..................PCB principale
A2P ..................PCB del controller digitale (interfaccia dell'utente)
A3P ..........*......Termostato (RKRTW/R) (PC=circuito di
alimentazione interno) (opzionale)
A4P ..........*......Identificativo allarme a distanza (EKRP1HB)
(opzionale)
A4P ..........*......PCB ricevente (RKRTR) (opzionale)
E1H ..................Elemento del riscaldatore di riserva 1
E2H ..................Elemento del riscaldatore di riserva 2
E3H ..................Elemento del riscaldatore di riserva 3
E4H ......... #......Surriscaldatore (3 kW)
F1B, F3B..........Fusibile del riscaldatore di riserva
F2B ......... #......Fusibile del surriscaldatore
F1T...................Fusibile termico del riscaldatore di riserva (250 V,
94°C)
FU1 ..................Fusibile 3,15 A T 250 V per PCB
FU2 ..................Fusibile 5 A T 250 V
FuR, FuS..........Fusibile 5 A 250 V per PCB di allarme a distanza
K1M..................Gradino del contattore del riscaldatore di riserva 1
K2M..................Gradino del contattore del riscaldatore di riserva 2
K3M......... #......Contattore del surriscaldatore
K4M..................Relè della pompa
K5M, K6M ........Contattore
riscaldatore di riserva
M1P..................Pompa
M2S....... ##......Valvola a 2 vie per la modalità di raffreddamento
(non di fornitura)
M3S......... #......Valvola a 3 vie: riscaldamento a pavimento/acqua
calda per usi domestici
PHC1 ...............Circuito di ingresso dell'accoppiatore ottico
Q1DI.................Interruttore di circuito differenziale (non di fornitura)
Q1L ..................Protezione termica del riscaldatore di riserva
Q2L, Q3L #......Protezione termica del surriscaldatore
R1H..........*......Sensore di umidità (RKRTR) (opzionale)
R1T ..........*......Sensore ambiente (RKRTW) (opzionale)
R1T ..................Termistore dello scambiatore di calore uscita acqua
R2T ..........*......Sensore esterno (per riscaldamento a pavimento o
ambiente) (EKRTETS) (opzionale)
R2T ..................Termistore del riscaldatore di riserva uscita acqua
R3T ..................Termistore del refrigerante liquido
R4T ..................Termistore ingresso acqua
R5T ......... #......Termistore dell'acqua calda per usi domestici
S1L...................Flussostato
S2S ..................Contatto dell'alimentazione a tariffa kwh ridotta
S3S ..................Contatto del doppio punto di regolazione 2
S4S ..................Contatto del doppio punto di regolazione 1
SS1 ..................Microinterruttore
TR1 ..................Trasformatore 24 V per PCB
V1S ..................Spegniscintilla 1
di scollegamento universale
