L'unità interna è progettata per ricevere un segnale di ingresso
tramite il quale l'unità passa alla modalità di disattivazione forzata. In
tal caso, il compressore dell'unità esterna smette di funzionare.
ATTENZIONE
Per un'alimentazione a tariffa kwh ridotta come
riportato sotto per il tipo 1
■
Se l'alimentazione a tariffa kwh ridotta non prevede
interruzioni di alimentazione, il controllo dei riscalda-
tori potrà essere mantenuto.
Per le varie possibilità di controllo dei riscaldatori
quando è attiva l'attivazione a tariffa kwh ridotta, fare
riferimento a "[D] Alimentazione
ridotta/impostazione dipendente dal clima del valore
di scostamento locale" a pagina 33.
Se i riscaldatori devono essere sottoposti a controllo
quando l'alimentazione a tariffa kwh ridotta non è
attivata, i riscaldatori
un'alimentazione separata.
■
Quando l'alimentazione a tariffa kwh ridotta è attivata
e l'alimentazione non subisce interruzioni, può
verificarsi un consumo energetico anche in modalità
standby (PCB, sistema di controllo, pompa...)
Per un'alimentazione a tariffa kwh ridotta come
riportato sotto per i tipi 2 o 3
Se durante l'alimentazione a tariffa kwh ridotta l'alimenta-
zione viene interrotta, i riscaldatori non possono essere
sottoposti a controllo.
■
Questa interruzione di alimentazione non va protratta
oltre le 2 ore, onde evitare che l'orologio in tempo
reale del sistema di controllo venga reimpostato.
■
Durante l'interruzione dell'alimentazione, il display del
sistema di controllo risulterà vuoto.
Manuale d'installazione
20
a tariffa kWh
andranno collegati a
Tipi possibili di alimentazione a tariffa kwh ridotta
I collegamenti possibili e i requisiti necessari al collegamento
dell'apparecchio a questo tipo di alimentazione sono illustrati nella

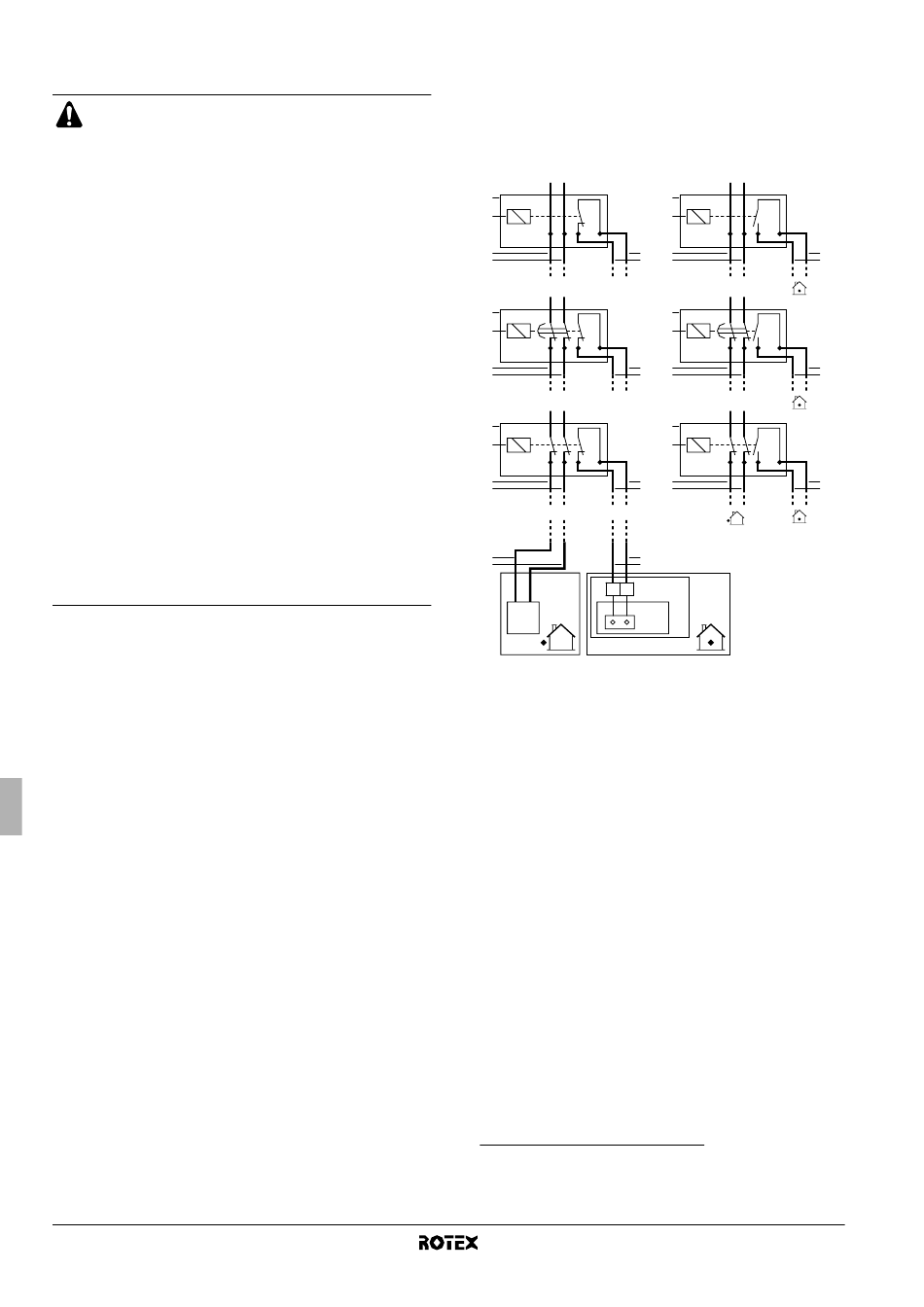

figura sottostante:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
X40A
1 Contatore dell'alimentazione a tariffa kWh ridotta
2 Ricevitore per il controllo del segnale dell'azienda elettrica
3 Alimentazione verso l'unità esterna
(fare riferimento al manuale d'installazione in dotazione con
l'unità esterna)
4 Contatto pulito verso l'unità interna
Quando l'unità esterna è collegata a un'alimentazione a tariffa kwh
ridotta, il contatto pulito del ricevitore che controlla il segnale della
tariffa kwh ridotta dell'azienda elettrica deve essere collegato ai
morsetti 17 e 18 di X2M (come illustrato nella figura sopra).
Quando il parametro [D-01]=1 nel momento in cui il segnale di tariffa
kwh ridotta viene inviato dall'azienda elettrica, il contatto si apre e
l'unità entra in modalità di disattivazione forzata
Quando il parametro [D-01]=2 nel momento in cui il segnale di tariffa
kwh ridotta viene inviato dall'azienda elettrica, il contatto si chiude e
l'unità entra in modalità di disattivazione forzata
Tipo 1
Questo tipo di alimentazione a tariffa kwh ridotta non viene interrotto.
Tipo 2
Questo tipo di alimentazione a tariffa kwh ridotta viene interrotto una
volta trascorso il tempo specificato.
Tipo 3
Questo tipo di alimentazione a tariffa kwh ridotta viene interrotto
immediatamente.
(1) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude e
l'unità riprende il funzionamento. È quindi importante lasciare attivata la funzione
di riavvio automatico. Vedere "[3] Riavvio automatico" a pagina 26.
(2) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre e l'unità
riprende il funzionamento. È quindi importante lasciare attivata la funzione di
riavvio automatico. Vedere "[3] Riavvio automatico" a pagina 26.
Unità interna per sistema a pompe di calore aria-acqua
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
4
X2M
A1P
(1)
.
(2)
.
RKHBH/X016BA
4PW54226-1A
