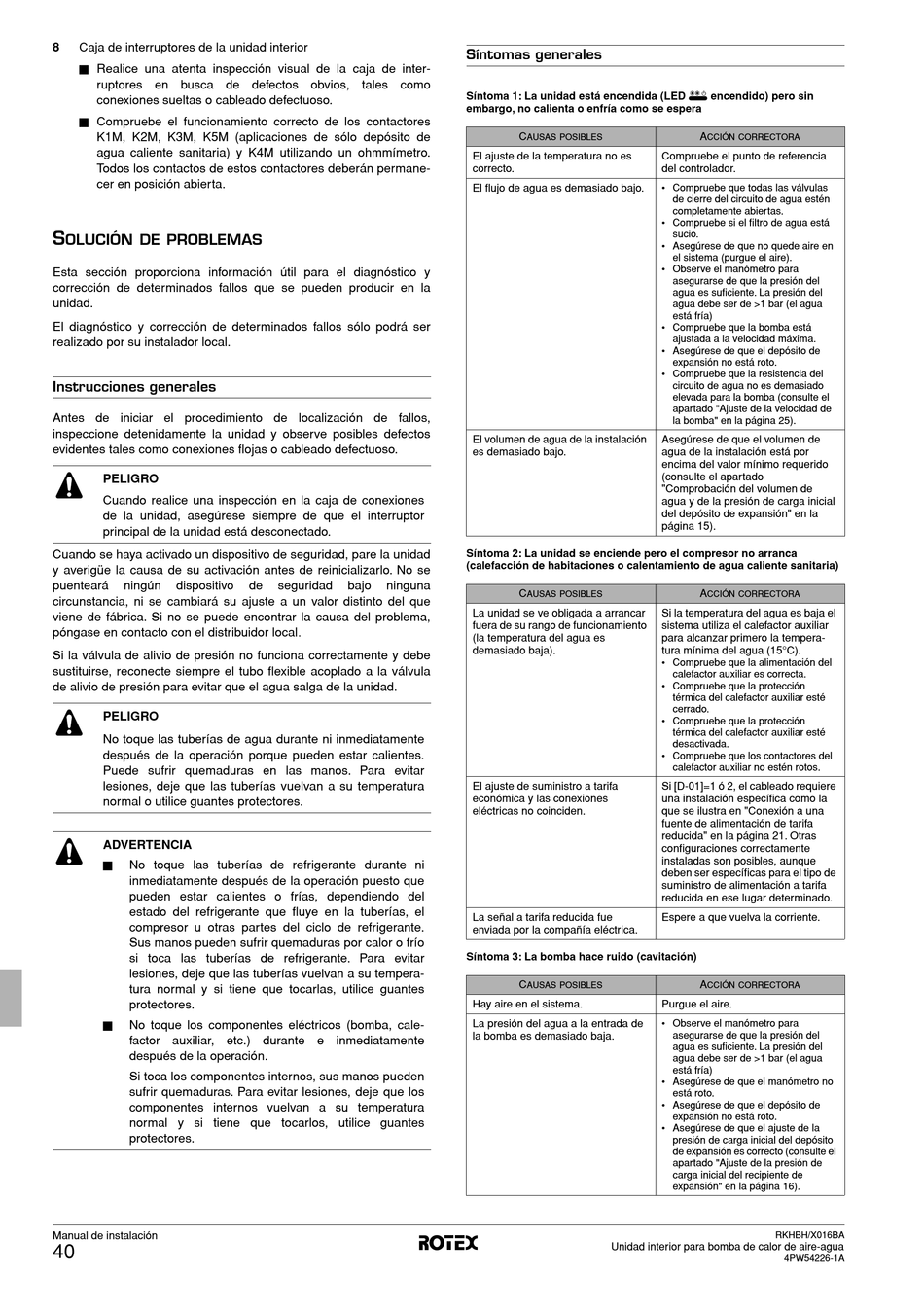

8 Caja de interruptores de la unidad interior
■ Realice una atenta inspección visual de la caja de inter-
ruptores en busca de defectos obvios, tales como
conexiones sueltas o cableado defectuoso.
■ Compruebe el funcionamiento correcto de los contactores
K1M, K2M, K3M, K5M (aplicaciones de sólo depósito de
agua caliente sanitaria) y K4M utilizando un ohmmímetro.
Todos los contactos de estos contactores deberán permane-
cer en posición abierta.
S
OLUCIÓN DE PROBLEMAS
Esta sección proporciona información útil para el diagnóstico y
corrección de determinados fallos que se pueden producir en la
unidad.
El diagnóstico y corrección de determinados fallos sólo podrá ser
realizado por su instalador local.

Instrucciones generales

Antes de iniciar el procedimiento de localización de fallos,
inspeccione detenidamente la unidad y observe posibles defectos
evidentes tales como conexiones flojas o cableado defectuoso.
PELIGRO
Cuando realice una inspección en la caja de conexiones
de la unidad, asegúrese siempre de que el interruptor
principal de la unidad está desconectado.
Cuando se haya activado un dispositivo de seguridad, pare la unidad
y averigüe la causa de su activación antes de reinicializarlo. No se
puenteará ningún dispositivo
circunstancia, ni se cambiará su ajuste a un valor distinto del que
viene de fábrica. Si no se puede encontrar la causa del problema,
póngase en contacto con el distribuidor local
Si la válvula de alivio de presión no funciona correctamente y debe
sustituirse, reconecte siempre el tubo flexible acoplado a la válvula
de alivio de presión para evitar que el agua salga de la unidad.
PELIGRO
No toque las tuberías de agua durante ni inmediatamente
después de la operación porque pueden estar calientes.
Puede sufrir quemaduras en las manos. Para evitar
lesiones, deje que las tuberías vuelvan a su temperatura
normal o utilice guantes protectores.
ADVERTENCIA
■
No toque las tuberías de refrigerante durante ni
inmediatamente después de la operación puesto que
pueden estar calientes o frías, dependiendo del
estado del refrigerante que fluye en la tuberías, el
compresor u otras partes del ciclo de refrigerante.
Sus manos pueden sufrir quemaduras por calor o frío
si toca las tuberías de refrigerante. Para evitar
lesiones, deje que las tuberías vuelvan a su tempera-
tura normal y si tiene que tocarlas, utilice guantes
protectores.
■
No toque los componentes eléctricos (bomba, cale-
factor auxiliar, etc.) durante e inmediatamente
después de la operación.
Si toca los componentes internos, sus manos pueden
sufrir quemaduras. Para evitar lesiones, deje que los
componentes internos vuelvan a su temperatura
normal y si tiene que tocarlos, utilice guantes
protectores.
Manual de instalación
40
de seguridad bajo ninguna
.
Síntomas generales
Síntoma 1: La unidad está encendida (LED y encendido) pero sin
embargo, no calienta o enfría como se espera
C
AUSAS POSIBLES
El ajuste de la temperatura no es
correcto.
El flujo de agua es demasiado bajo.
El volumen de agua de la instalación
es demasiado bajo.
Síntoma 2: La unidad se enciende pero el compresor no arranca
(calefacción de habitaciones o calentamiento de agua caliente sanitaria)
C
AUSAS POSIBLES
La unidad se ve obligada a arrancar
fuera de su rango de funcionamiento
(la temperatura del agua es
demasiado baja).
El ajuste de suministro a tarifa
económica y las conexiones
eléctricas no coinciden.
La señal a tarifa reducida fue
enviada por la compañía eléctrica.
Síntoma 3: La bomba hace ruido (cavitación)
C
AUSAS POSIBLES
Hay aire en el sistema.
La presión del agua a la entrada de
la bomba es demasiado baja.
Unidad interior para bomba de calor de aire-agua
A
CCIÓN CORRECTORA
Compruebe el punto de referencia
del controlador.
• Compruebe que todas las válvulas
de cierre del circuito de agua estén
completamente abiertas.
• Compruebe si el filtro de agua está
sucio.
• Asegúrese de que no quede aire en
el sistema (purgue el aire).
• Observe el manómetro para
asegurarse de que la presión del
agua es suficiente. La presión del
agua debe ser de >1 bar (el agua
está fría)
• Compruebe que la bomba está
ajustada a la velocidad máxima.
• Asegúrese de que el depósito de
expansión no está roto.
• Compruebe que la resistencia del
circuito de agua no es demasiado
elevada para la bomba (consulte el
apartado "Ajuste de la velocidad de
la bomba" en la página 25).
Asegúrese de que el volumen de
agua de la instalación está por
encima del valor mínimo requerido
(consulte el apartado
"Comprobación del volumen de
agua y de la presión de carga inicial
del depósito de expansión" en la
página 15).
A
CCIÓN CORRECTORA
Si la temperatura del agua es baja el
sistema utiliza el calefactor auxiliar
para alcanzar primero la tempera-
tura mínima del agua (15°C).
• Compruebe que la alimentación del
calefactor auxiliar es correcta.
• Compruebe que la protección
térmica del calefactor auxiliar esté
cerrado.
• Compruebe que la protección
térmica del calefactor auxiliar esté
desactivada.
• Compruebe que los contactores del
calefactor auxiliar no estén rotos.
Si [D-01]=1 ó 2, el cableado requiere
una instalación específica como la
que se ilustra en "Conexión a una
fuente de alimentación de tarifa
reducida" en la página 21. Otras
configuraciones correctamente
instaladas son posibles, aunque
deben ser específicas para el tipo de
suministro de alimentación a tarifa
reducida en ese lugar determinado.
Espere a que vuelva la corriente.
A
CCIÓN CORRECTORA
Purgue el aire.
• Observe el manómetro para
asegurarse de que la presión del
agua es suficiente. La presión del
agua debe ser de >1 bar (el agua
está fría)
• Asegúrese de que el manómetro no
está roto.
• Asegúrese de que el depósito de
expansión no está roto.
• Asegúrese de que el ajuste de la
presión de carga inicial del depósito
de expansión es correcto (consulte el
apartado "Ajuste de la presión de
carga inicial del recipiente de
expansión" en la página 16).
