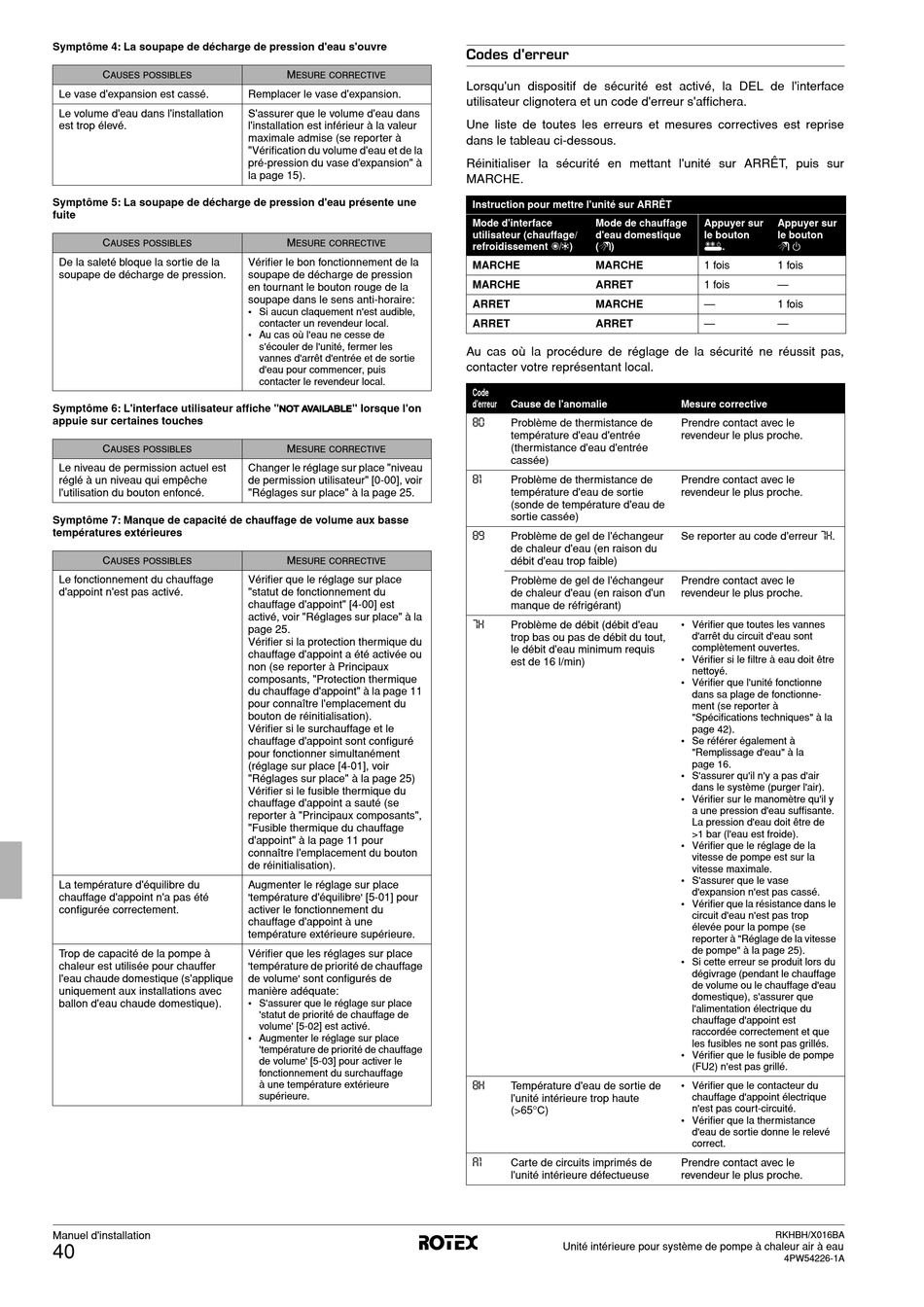

Symptôme 4: La soupape de décharge de pression d'eau s'ouvre
C
AUSES POSSIBLES
Le vase d'expansion est cassé.
Le volume d'eau dans l'installation
est trop élevé.
Symptôme 5: La soupape de décharge de pression d'eau présente une
fuite
C
AUSES POSSIBLES
De la saleté bloque la sortie de la
soupape de décharge de pression.
Symptôme 6: L'interface utilisateur affiche "n
appuie sur certaines touches
C
AUSES POSSIBLES
Le niveau de permission actuel est
réglé à un niveau qui empêche
l'utilisation du bouton enfoncé.
Symptôme 7: Manque de capacité de chauffage de volume aux basse
températures extérieures
C
AUSES POSSIBLES
Le fonctionnement du chauffage
d'appoint n'est pas activé.
La température d'équilibre du
chauffage d'appoint n'a pas été
configurée correctement.
Trop de capacité de la pompe à
chaleur est utilisée pour chauffer
l'eau chaude domestique (s'applique
uniquement aux installations avec
ballon d'eau chaude domestique).
Manuel d'installation
40
M
ESURE CORRECTIVE
Remplacer le vase d'expansion.
S'assurer que le volume d'eau dans
l'installation est inférieur à la valeur
maximale admise (se reporter à
"Vérification du volume d'eau et de la
pré-pression du vase d'expansion" à
la page 15).
M
ESURE CORRECTIVE
Vérifier le bon fonctionnement de la
soupape de décharge de pression
en tournant le bouton rouge de la
soupape dans le sens anti-horaire:
• Si aucun claquement n'est audible,
contacter un revendeur local.
• Au cas où l'eau ne cesse de
s'écouler de l'unité, fermer les
vannes d'arrêt d'entrée et de sortie
d'eau pour commencer, puis
contacter le revendeur local.
n " lorsque l'on n
n
M
ESURE CORRECTIVE
Changer le réglage sur place "niveau
de permission utilisateur" [0-00], voir
"Réglages sur place" à la page 25.
M
ESURE CORRECTIVE
Vérifier que le réglage sur place
"statut de fonctionnement du
chauffage d'appoint" [4-00] est
activé, voir "Réglages sur place" à la
page 25.
Vérifier si la protection thermique du
chauffage d'appoint a été activée ou
non (se reporter à Principaux
composants, "Protection thermique
du chauffage d'appoint" à la page 11
pour connaître l'emplacement du
bouton de réinitialisation).
Vérifier si le surchauffage et le
chauffage d'appoint sont configuré
pour fonctionner simultanément
(réglage sur place [4-01], voir
"Réglages sur place" à la page 25)
Vérifier si le fusible thermique du
chauffage d'appoint a sauté (se
reporter à "Principaux composants",
"Fusible thermique du chauffage
d'appoint" à la page 11 pour
connaître l'emplacement du bouton
de réinitialisation).
Augmenter le réglage sur place
température d'équilibre [5-01] pour
' '
activer le fonctionnement du
chauffage d'appoint à une
température extérieure supérieure.
Vérifier que les réglages sur place
température de priorité de chauffage
'
de volume ' sont configurés de
manière adéquate:
• S'assurer que le réglage sur place
'statut de priorité de chauffage de
volume' [5-02] est activé.
• Augmenter le réglage sur place
'température de priorité de chauffage
de volume' [5-03] pour activer le
fonctionnement du surchauffage
à une température extérieure
supérieure.

Codes d'erreur

Lorsqu'un dispositif de sécurité est activé, la DEL de l'interface
utilisateur clignotera et un code d'erreur s'affichera.
Une liste de toutes les erreurs et mesures correctives est reprise
dans le tableau ci-dessous.
Réinitialiser la sécurité en mettant l'unité sur ARRÊT, puis sur
MARCHE.
Instruction pour mettre l'unité sur ARRÊT
Mode d'interface Mode de chauffage
utilisateur (chauffage/ d'eau domestique
refroidissement =)
(w)
MARCHE MARCHE
MARCHE ARRET
ARRET MARCHE
ARRET ARRET
Au cas où la procédure de réglage de la sécurité ne réussit pas,
contacter votre représentant local.
Code
d'erreur Cause de l'anomalie
80
Problème de thermistance de
température d'eau d'entrée
(thermistance d'eau d'entrée
cassée)
81
Problème de thermistance de
température d'eau de sortie
(sonde de température d'eau de
sortie cassée)
89
Problème de gel de l'échangeur
de chaleur d'eau (en raison du
débit d'eau trop faible)
Problème de gel de l'échangeur
de chaleur d'eau (en raison d'un
manque de réfrigérant)
7H
Problème de débit (débit d'eau
trop bas ou pas de débit du tout,
le débit d'eau minimum requis
est de 16 l/min)
8H
Température d'eau de sortie de
l'unité intérieure trop haute
(>65°C)
A1
Carte de circuits imprimés de
l'unité intérieure défectueuse
Unité intérieure pour système de pompe à chaleur air à eau
Appuyer sur Appuyer sur
le bouton le bouton
y. v
1 fois 1 fois
1 fois —
— 1 fois
— —
Mesure corrective
Prendre contact avec le
revendeur le plus proche.
Prendre contact avec le
revendeur le plus proche.
Se reporter au code d'erreur 7H.
Prendre contact avec le
revendeur le plus proche.
• Vérifier que toutes les vannes
d'arrêt du circuit d'eau sont
complètement ouvertes.
• Vérifier si le filtre à eau doit être
nettoyé.
• Vérifier que l'unité fonctionne
dans sa plage de fonctionne-
ment (se reporter à
"Spécifications techniques" à la
page 42).
• Se référer également à
"Remplissage d'eau" à la
page 16.
• S'assurer qu'il n'y a pas d'air
dans le système (purger l'air).
• Vérifier sur le manomètre qu'il y
a une pression d'eau suffisante.
La pression d'eau doit être de
>1 bar (l'eau est froide).
• Vérifier que le réglage de la
vitesse de pompe est sur la
vitesse maximale.
• S'assurer que le vase
d'expansion n'est pas cassé.
• Vérifier que la résistance dans le
circuit d'eau n'est pas trop
élevée pour la pompe (se
reporter à "Réglage de la vitesse
de pompe" à la page 25).
• Si cette erreur se produit lors du
dégivrage (pendant le chauffage
de volume ou le chauffage d'eau
domestique), s'assurer que
l'alimentation électrique du
chauffage d'appoint est
raccordée correctement et que
les fusibles ne sont pas grillés.
• Vérifier que le fusible de pompe
(FU2) n'est pas grillé.
• Vérifier que le contacteur du
chauffage d'appoint électrique
n'est pas court-circuité.
• Vérifier que la thermistance
d'eau de sortie donne le relevé
correct.
Prendre contact avec le
revendeur le plus proche.
RKHBH/X016BA
4PW54226-1A
