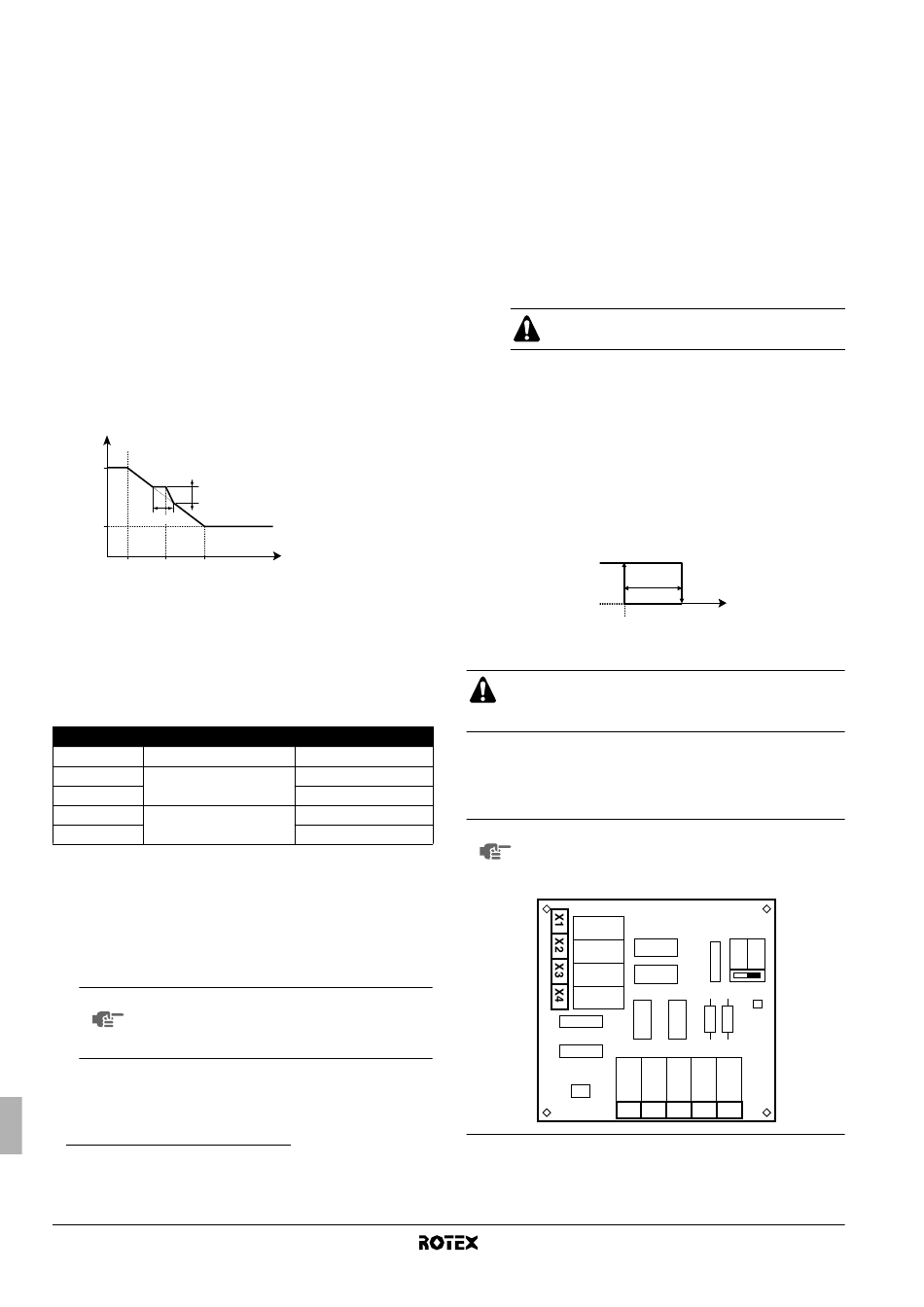

■ [D-01] İndirimli elektrik tarifesi güç kaynağına ünite
bağlantısı: Dış ünitenin indirimli elektrik tarifesi güç
kaynağına bağlı olup olmadığını belirler.
[D-01]=0 ise, ünite normal bir güç kaynağına bağlıdır
(varsayılan değer).
[D-01]=1 veya 2 ise, ünite indirimli bir elektrik tarifesi güç
kaynağına bağlıdır. Bu durumda kablo bağlantıları "İndirimli
elektrik tarifesi güç kaynağına bağlantı" sayfa 19 kısmında
açıklandığı gibi özel montaj gerektirir.
Elektrik şirketi tarafından indirimli elektrik tarife sinyali
gönderildiği anda parametre [D-01]=1 olduğunda, bu kontak
açılacak ve ünite zorunlu kapama moduna girecektir
Elektrik şirketi tarafından indirimli elektrik tarife sinyali
gönderildiği anda parametre [D-01]=2 olduğunda, bu kontak
kapanacak ve ünite zorunlu kapama moduna girecektir
Hava durumuna bağlı yerel öteleme değeri
Hava durumuna bağlı yerel öteleme değeri saha ayarı, sadece hava
durumuna bağlı ayar noktasının (bkz. saha ayarı "[1] Hava durumuna
bağlı ayar noktası (yalnız ısıtma işletimi)" sayfa 24) seçilmesi
durumunda geçerlidir.
■ [D-03] Hava durumuna bağlı yerel öteleme değeri: hava
durumuna bağlı ayar noktasının 0°C dış hava sıcaklığı
etrafındaki öteleme değerini belirler.
T
t
[1-02]
local shift value
range
[1-03]
[1-00] 0°C [1-01]
T Hedef su sıcaklığı
t
T Dış sıcaklık
A
range Aralık
local shift Yerel öteleme değeri
value
[1-00], [1-01], Hava durumuna bağlı ayar noktası [1] için uygulanabilir
[1-02], [1-03] saha ayarı
Dış sıcaklık aralığı (T
[D-03]
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Ünite bilgisi okuma
■ [E-00] Yazılım sürümünün okunması (örnek: 23)
■ [E-01] EEPROM sürümünün okunması (örnek: 23)
■ [E-02] Ünite model tanımlamasının okunması (örnek: 11)
■ [E-03] Sıvı soğutucu sıcaklığının okunması
■ [E-04] Giriş suyu sıcaklığının okunması
NOT [E-03] ve [E-04] okumaları sürekli biçimde
yenilenmez. Sıcaklık okumaları sadece saha ayarı
birinci kodları
güncellenir.
(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite işletimi
yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun
etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik yeniden başlatma" sayfa 25.
(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi yeniden
başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde
bırakılması önemlidir. Bkz. "[3] Otomatik yeniden başlatma" sayfa 25.
Montaj kılavuzu
31
(1)
.
(2)
.
T
A
)
Yerel öteleme değeri
A
—
2
4
2
4
tekrar döngülendikten sonra
[F] Opsiyon kurulumu
Pompa işletimi
Pompa işletimi saha ayarı, pompa çalışma mantığına sadece SS2-3
DIP anahtarı OFF olduğunda uygulanır.
Pompa işletim fonksiyonu etkisiz kılındığında, dış sıcaklık [4-02] ile
ayarlanan sıcaklığın üstüne çıktığı zaman veya [F-01] ile ayarlanan
sıcaklığın altına düştüğü zaman pompa duracaktır. Pompa işletimi
etkin kılındığında, pompa işletimi tüm dış sıcaklıklarda mümkündür.
Bkz. "Pompa işletim konfigürasyonu" sayfa 22.
■ [F-00] Pompa işletimi: pompa işletim fonksiyonunun etkin (1)
ya da etkisiz(0) kılındığını belirler.
Hacim soğutma izni
■ [F-01] Hacim soğutma izin sıcaklığı: altına düşüldüğünde
hacim soğutmanın kapatılacağı dış sıcaklığı belirler.
Bu fonksiyon hacim ısıtma seçildiğinde yalnız
RKHBX için geçerlidir.
Alt plaka ısıtıcı kontrolü
Yalnız RRLQ dış üniteye sahip kurulumlarda veya opsiyonel alt plaka
ısıtıcı kitinin takılı olması durumunda geçerlidir.
■ [F-02] Alt plaka ısıtıcı AÇIK sıcaklığı: düşük dış hava
sıcaklıklarında dış ünitenin alt plakasında buzlanma oluş-
masını önlemek için altına düşüldüğünde alt plaka ısıtıcının
iç ünite tarafından etkinleştirileceği dış sıcaklığı belirler.
■ [F-03] Alt plaka ısıtıcı tepki gecikmesi: alt plaka ısıtıcı AÇIK
sıcaklığı ile alt plaka ısıtıcı KAPALI sıcaklığı arasındaki
sıcaklık farkını belirler.
Alt plaka ısıtıcı
AÇIK
[F-03]
KAPALI
[F-02]
T Dış sıcaklık
A
İKAZ
Alt plaka ısıtıcı X14A aracılığıyla kontrol edilir. [F-04]
ayarının doğru yapıldığından emin olun.
X14A işlevselliği
■ [F-04] X14A işlevselliği: X14A mantığının güneş enerji kit
modeli RKHBH/X_AA/AB çıkış sinyaline mi (0) yoksa alt
plaka ısıtıcı çıkışına mı (1) uygun olduğunu belirler.
[F-04] saha ayarından bağımsız olarak, X3-X4 kontağı
NOT
(EKRP1HB) güneş enerji kit modeli çıkış sinyalinin
mantığını izler. Bu kontağın şemadaki konumu için
aşağıdaki şekle bakın.
X2M
YC Y1 Y2 Y3 Y4
T
A
OFF ON
SS1
X1M
RKHBH/X016BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54226-1A
