NOTA Quando la circolazione in ciascun anello di riscalda-
mento dell'ambiente è controllata da valvole ad
azionamento remoto, è importante che tale volume
dell'acqua minimo venga mantenuto anche se tutte le
valvole sono chiuse.

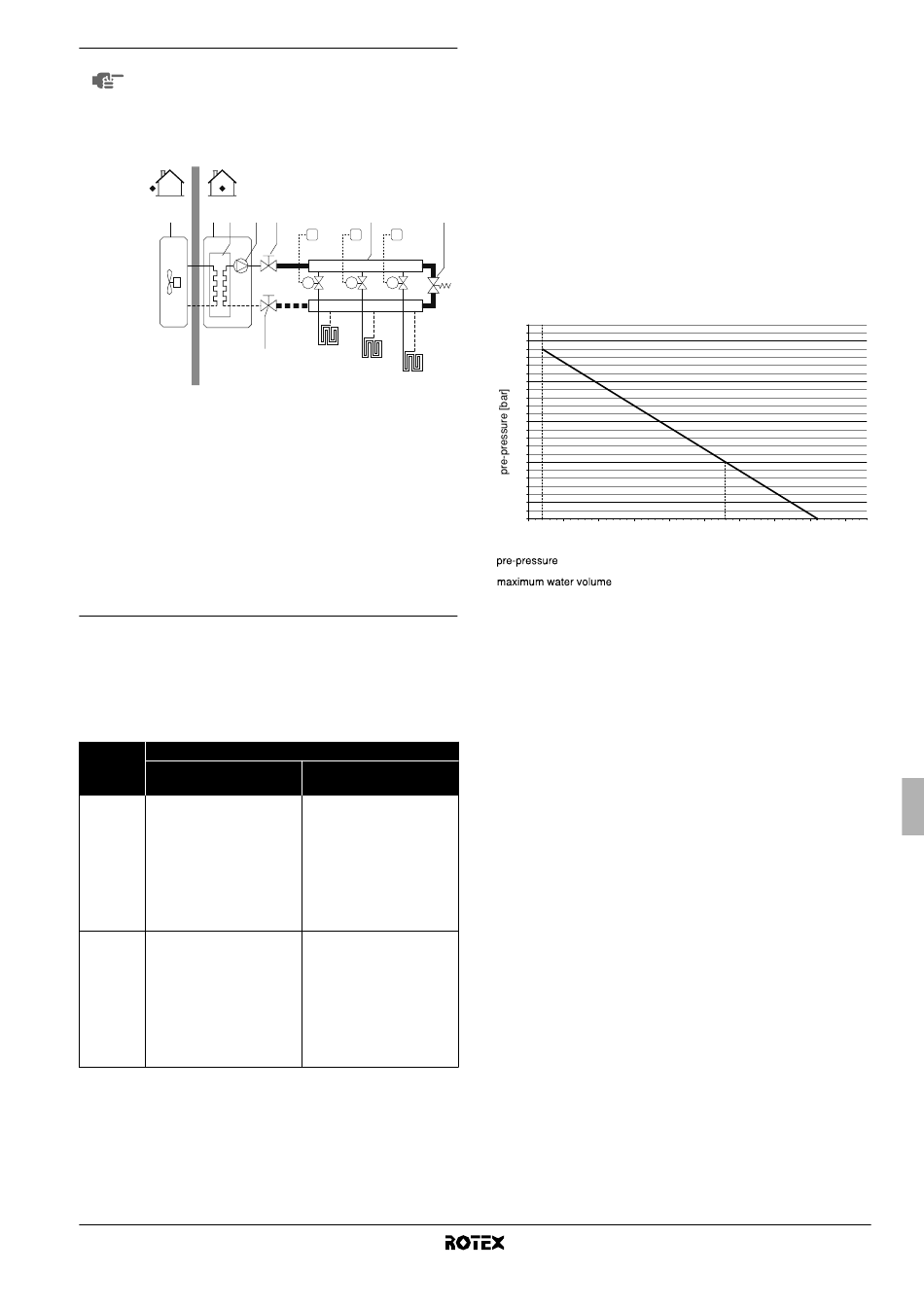

Esempio
1 2 3 4
1 Unità esterna
2 Unità interna
3 Scambiatore di
calore
4 Pompa
5 Valvola di chiusura
6 Collettore
(non di fornitura)
7 Valvola di chiusura
2 Determinare la necessità di regolazione della pre-pressione
massima del serbatoio di espansione consultando la tabella
riportata di seguito.
3 Utilizzare la tabella e le istruzioni successive per determinare se
il volume totale dell'acqua nella fase di installazione è inferiore al
massimo volume d'acqua consentito.
Differenza Volume d'acqua
di altezza
dell'installa-
≤
(a)
280 l
zione
Non è richiesta la regolazione
≤
7 m
della pre-pressione.
Azioni necessarie:
• aumentare la pre-pressione e
calcolare il nuovo valore
seguendo le istruzioni in
"Calcolo della pre-pressione
>7 m
del serbatoio di espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare il grafico
riportato di seguito)
(a) Differenza di altezza dell'installazione: differenza di altezza (m) tra il punto
più alto del circuito idraulico e l'unità interna. Se l'unità interna si trova nel
punto d'installazione più alto, l'altezza di installazione è considerata 0 m.
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
5 6
T1 T2 T3
M1 M2 M3
7 FHL1
FHL2
FHL3
8 Valvola by-pass
(non di fornitura)
FHL1..3 Anello di riscalda-
mento a pavimento
(non di fornitura)
T1..3 Termostato
ambiente singolo
(opzionale)
M1..3 Valvola motorizzata
individuale per
controllare l'anello
FHL1 (non di
fornitura)
>280 l
Azioni necessarie:
• diminuire la pre-pressione e
calcolare il nuovo valore
seguendo le istruzioni in
"Calcolo della pre-pressione
del serbatoio di espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare il grafico
riportato di seguito)
Serbatoio di espansione
dell'unità troppo piccolo per
l'installazione.
Calcolo della pre-pressione del serbatoio di espansione
La pre-pressione (Pg) dipende dalla differenza di altezza massima
dell'installazione (H) ed è calcolata con la formula seguente:
Pg=(H/10+0,3) bar
Controllo del massimo volume d'acqua consentito
Per determinare il massimo volume d'acqua consentito nell'intero
circuito, attenersi alla procedura riportata di seguito:
1 Utilizzando il grafico riportato di seguito, determinare il massimo
volume d'acqua consentito in base alla pre-pressione calcolata
8
(Pg).
2 Verificare che il volume di acqua totale nell'intero circuito
idraulico sia inferiore a questo valore.
In caso contrario, il serbatoio di espansione all'interno dell'unità
interna è troppo piccolo per l'installazione.
2.5
2
1.5
1
0.5
0.3
0 20 50 100
Esempio 1
L'unità interna viene installata 5 m al di sotto del punto più alto del
circuito idraulico. Il volume di acqua totale nel circuito idraulico è
100 l.
In questo esempio, non sono richieste azioni o regolazioni.
Esempio 2
Un'unità interna viene installata nel punto più alto del circuito
idraulico. Il volume di acqua totale nel circuito idraulico è 350 l.
Risultato:
■
350 l è maggiore di 280 l, pertanto la pre-pressione deve essere
diminuita (vedere la tabella precedente).
■
La pre-pressione richiesta è la seguente:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Il massimo volume d'acqua corrispondente può essere letto dal
grafico: circa 410 l.
■
Poiché il volume d'acqua totale (350 l) è inferiore al massimo
volume d'acqua (410 l), il serbatoio di espansione è sufficiente
per l'installazione.
Impostazione della pre-pressione del serbatoio di
espansione
Nel caso sia necessario modificare la pre-pressione predefinita del
serbatoio di espansione (1 bar), attenersi alle seguenti linee guida:
■
Utilizzare solo azoto secco per impostare la pre-pressione del
serbatoio di espansione.
■
Un'impostazione inadeguata della pre-pressione del serbatoio di
espansione può provocare malfunzionamenti del sistema. Di
conseguenza, la pre-pressione deve essere regolata da un
installatore qualificato.
150 200 250 300 350
maximum water volume [l]
= pre-pressione
= massimo volume d'acqua
Manuale d'installazione
400 450
