[A] Modo de funcionamiento susurrante
Este ajuste de campo permite seleccionar el modo operativo de bajo
nivel de ruido deseado. Hay dos modos de bajo ruido: el modo
susurrante A y el modo susurrante B.
En el modo susurrante A se da prioridad al hecho de que la unidad
exterior funcione a un bajo nivel de ruido en cualquier situación. La
velocidad del ventilador y del compresor (y su rendimiento) se verán
limitados a un determinado porcentaje de la velocidad durante el
funcionamiento normal. En determinados casos esto podría tener
como consecuencia un bajo rendimiento.
En el modo susurrante B podría anularse el funcionamiento a bajo
nivel de ruido cuando se requiera un rendimiento superior. En deter-
minados casos, esto podría tener como consecuencia un funciona-
miento a un nivel de ruido más alto de la unidad exterior, con el fin de
cumplir con el rendimiento requerido.
■ [A-00] Tipo de modo susurrante: define si está seleccionado
el modo susurrante A (0) o el modo susurrante B (2).
■ [A-01] Parámetro 01: no cambia este ajuste. Deje ajustado el
valor por defecto.
NOTA
No utilice unos valores distintos de los que se
especifican.
[C] Configuración de la PCB de E/S digital EKRP1HB
Lógica de salida de alarma
■ [C-01] Lógica de salida de alarma: define la lógica de la
salida de alarma en la PCB de E/S digital EKRP1HB.
Si [C-01]=0, la salida de alarma se activará cuando se
produzca una situación de alarma (por defecto).
Si [C-01]=1, la salida de alarma no se activará cuando se
produzca una situación de alarma. Este ajuste de campo
permite distinguir entre la detección de una alarma y la
detección de un fallo de alimentación a la unidad.
[C-01]
Alarma
0 (por
Salida cerrada
defecto)
1
Salida abierta
Funcionamiento bivalente
Sólo se aplica a instalaciones con calefactor auxiliar (funcionamiento
alterno, conexión en paralelo). El propósito de esta función es
determinar, en base a la temperatura exterior, qué fuente de calor
puede o podrá proporcionar la calefacción de habitación, la unidad
interior Rotex o un calefactor auxiliar.
El ajuste de campo "funcionamiento bivalente" sólo se aplica al
funcionamiento de calefacción de habitaciones y a la señal de
autorización de la caldera auxiliar.
Cuando el "funcionamiento bivalente" está activado, la unidad
interior se detendrá automáticamente en función de la calefacción de
habitaciones cuando la temperatura exterior caiga por debajo de la
"temperatura de encendido bivalente" y la señal de autorización para
el calefactor auxiliar se activa.
Cuando el funcionamiento bivalente está desactivado, la calefacción
de habitaciones por la acción de la unidad interior es posible a
cualquier
temperatura
exterior
funcionamiento) y la señal de autorización para el calefactor auxiliar
siempre está desactivada.
■ [C-02] Estado del funcionamiento bivalente: define si el
funcionamiento bivalente está activado (1) o desactivado (0).
■ [C-03] Temperatura de encendido bivalente: define la
temperatura exterior por debajo de la cual, la señal de autori-
zación del calefactor auxiliar estará active (cerrada, KCR en
EKRP1HB) y la calefacción de habitaciones por la acción de
la unidad interior se detendrá.
RKHBH/X016BA
Unidad interior para bomba de calor de aire-agua
4PW54226-1A
No hay
suministro eléc-
No hay alarma
trico a la unidad
Salida abierta
Salida abierta
Salida cerrada
Salida abierta
(consulte
los
rangos
de
■ [C-04]
Histerésis
bivalente:
temperatura entre la señal de encendido bivalente y la señal
de apagado bivalente.
Señal de autorización X1–X2 (EKRP1HB)
cerrado
[C-04]
abierto
[C-03]
T
Temperatura exterior
A
PRECAUCIÓN
Asegúrese de cumplir todas las reglas que se men-
cionan en la aplicación 5 cuando el funcionamiento
bivalente esté activado.
Rotex no se hace responsable de ningún daño
ocurrido como consecuencia del incumplimiento de
esta instrucción.
■
En caso de que la unidad interior sea mono-
fásica, la combinación del ajuste [4-03]=0/2 con
el funcionamiento bivalente a baja temperatura
puede resultar en una falta de agua caliente
sanitaria.
■
El funcionamiento bivalente no tiene efecto en el
modo de calefacción de agua caliente sanitaria.
El agua caliente sanitaria sólo se calienta por la
acción de la unidad interior.
■
La señal de autorización para el calefactor
auxiliar está situada en EKRP1HB (PCB de E/S
digital). Cuando está activada el contacto X1, X2
se cierra y se abre cuando está desactivada.

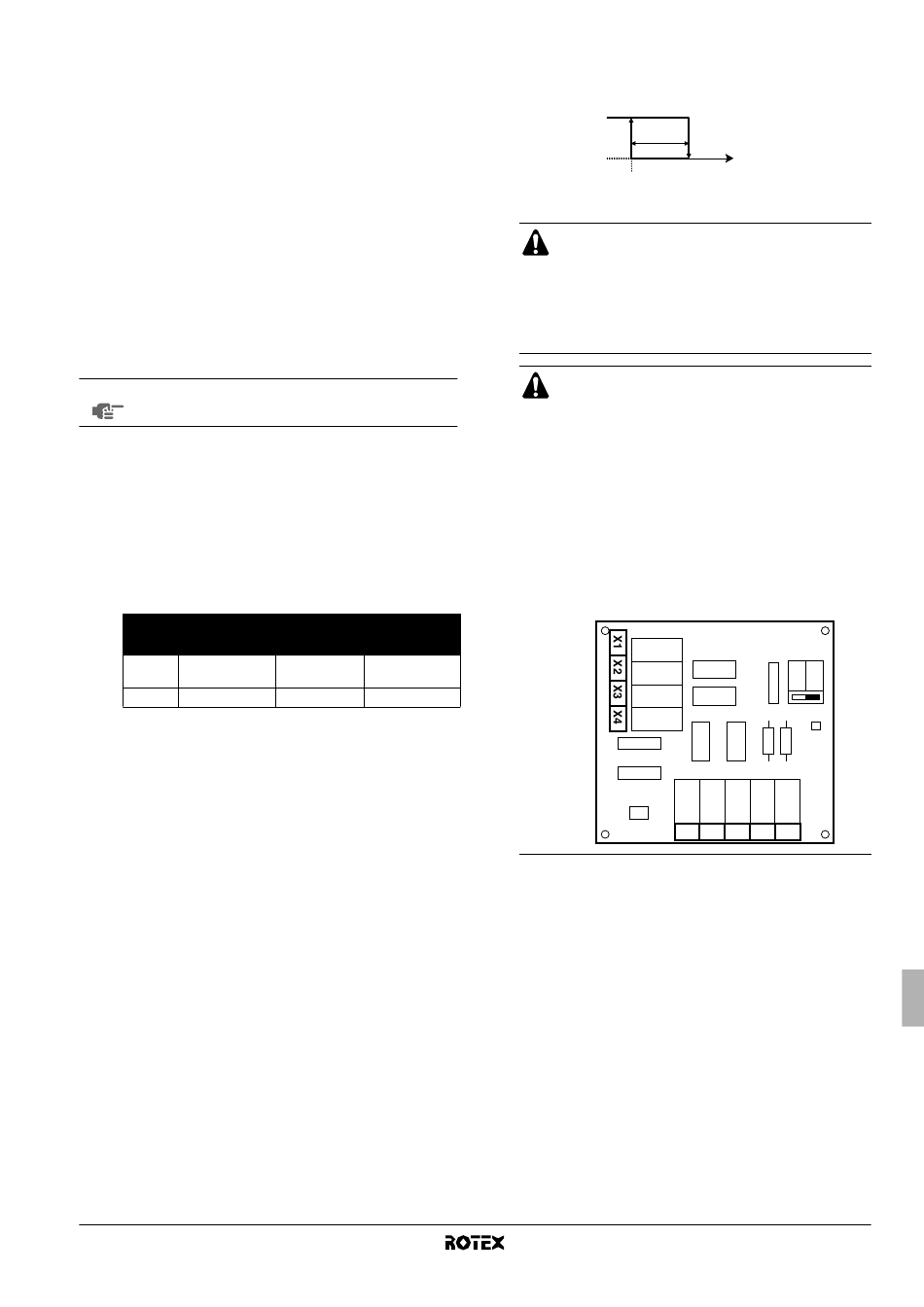

Consulte la figura para la ubicación esquemática
de este contacto.
X2M
YC Y1 Y2 Y3 Y4
define
la
diferencia
de
T
A
OFF ON
SS1
X1M
