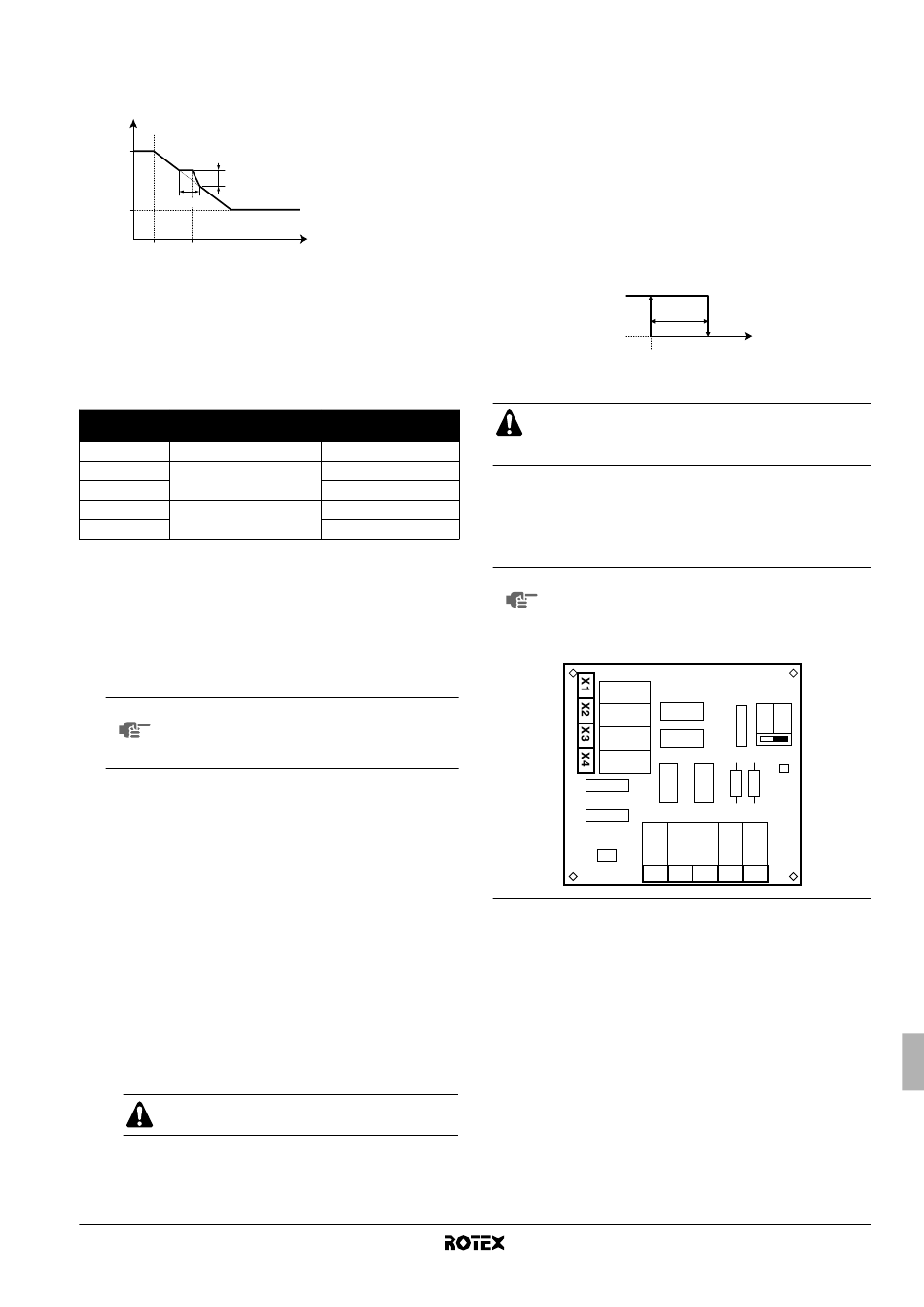

■ [D-03] Desvio local dependente das condições climatéricas:
determina o desvio do ponto de regulação dependente das
condições climatéricas em relação à temperatura exterior de
0°C.
T
t
[1-02]
local shift value
range
[1-03]
[1-00] 0°C [1-01]
T Temperatura desejada para a água
t
T Temperatura exterior
A
range Gama
local Desvio local
shift value
[1-00], [1-01], Regulação local aplicável do ponto de regulação
[1-02], [1-03] dependente das condições climatéricas [1]
Gama de temperaturas
exteriores (T
[D-03]
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Indicações informativas da unidade
■ [E-00] Indicação da versão do software (exemplo: 23)
■ [E-01] Indicação da versão da EEPROM (exemplo: 23)
■ [E-02] Indicação da identificação do modelo da unidade
(exemplo: 11)
■ [E-03] Indicação da temperatura do refrigerante líquido
■ [E-04] Indicação da temperatura da água de entrada
NOTA As indicações [E-03] e [E-04] não são actualiza-
das em permanência. As indicações de tempera-
tura só são actualizadas após passar por todos os
códigos iniciais de ajustes locais.
[F] Configuração de opções
Funcionamento da bomba
A regulação local de funcionamento da bomba aplica-se à lógica de
funcionamento da bomba, mas apenas quando se desliga o
interruptor de configuração SS2-3.
Quando o funcionamento da bomba é desactivado, a bomba pára —
se a temperatura exterior for superior ao valor regulado em [4-02] ou
se a temperatura exterior cair para um valor inferior ao regulado em
[F-01]. Quando o funcionamento da bomba está activo, este é
possível a qualquer temperatura exterior. Consulte "Configuração do
funcionamento da bomba" na página 23.
■ [F-00] Funcionamento da bomba: especifica se o funciona-
mento da bomba está activo (1) ou inactivo (0).
Permissão de refrigeração ambiente
■ [F-01]
Temperatura de
ambiente: define a temperatura exterior abaixo da qual a
refrigeração ambiente fica desligada.
Esta função só é válida nas RKHBX quando a
refrigeração ambiente está seleccionada.
RKHBH/X016BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54226-1A
T
A
)
Desvio local
A
—
2
4
2
4
permissão para refrigeração
Controlo do aquecedor da base da unidade
Só se aplica a instalações com uma unidade de exterior RRLQ ou
quando tiver sido instalado o kit opcional de aquecedor da base da
unidade.
■ [F-02] Temperactura de activação do aquecedor da base da
unidade: define a temperatura exterior abaixo da qual o
aquecedor da base da unidade será activado pela unidade
interior, para evitar a formação de gelo na base da unidade
de exterior (a temperaturas exteriores muito baixas).
■ [F-03] Histerese do aquecedor da base da unidade: define a
diferença de temperaturas entre a temperactura de activação
do aquecedor da base da unidade e a temperatura de
desactivação do aquecedor da base da unidade.
Aquecedor da base da unidade
Activo
[F-03]
Inactivo
[F-02]
T Temperatura exterior
A
AVISO
O aquecedor da base da unidade é controlado pela X14A.
Certifique-se de que a regulação [F-04] está correcta.
Funcionalidade da X14A
■ [F-04] Funcionalidade da X14A: especifica se a lógica da
X14A segue o sinal de saída do modelo do kit solar
RKHBH/X_AA/AB (0) ou se a lógica da X14A segue a saída
do aquecedor da base da unidade (1).
NOTA Independentemente da regulação local [F-04], os
contactos X3-X4 (EKRP1HB) seguem a lógica do sinal
de saída do modelo de kit solar. Consulte a figura que
se segue para ver um esquema da localização destes
contactos.
X2M
YC Y1 Y2 Y3 Y4
T
A
OFF ON
SS1
X1M
