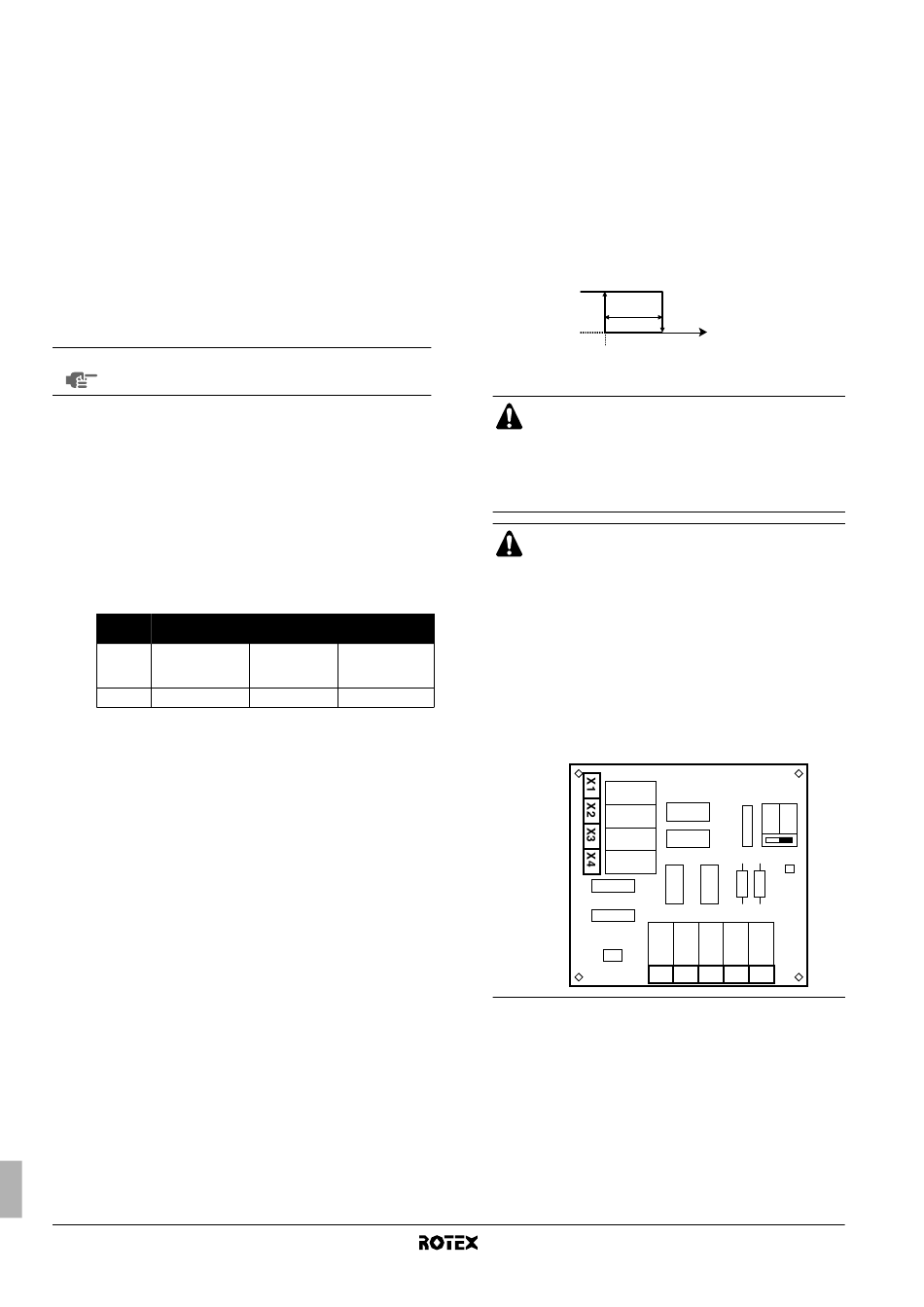

[A] Mod silenţios
Acest reglaj local permite selectarea modului silenţios dorit. Sunt
disponibile două moduri silenţioase: modul silenţios A şi modul
silenţios B.
În modul silenţios A, prioritate are funcţionarea silenţioasă a unităţii
exterioare în toate condiţiile. Turaţia ventilatorului şi compresorului
(şi deci şi performanţa) vor fi limitate la un anumit procent din turaţia
la funcţionare normală. În anumite cazuri, aceasta poate cauza
scăderea performanţei.
În modul silenţios B, funcţionarea silenţioasă poate fi anulată când
este necesară o performanţă superioară. În anumite cazuri, aceasta
poate cauza o funcţionare mai puţin silenţioasă a unităţii exterioare
pentru a se obţine performanţa necesară.
■ [A-00] Tip de mod silenţios: defineşte selectarea modului
silenţios A (0) sau a modului silenţios B (2).
■ [A-01] Parametrul 01: nu schimbaţi acest reglaj. Lăsaţi-l la
valoarea sa prestabilită.
NOTĂ Nu fixaţi alte valori decât cele menţionate.
[C] Configuraţie pe placa cu circuite imprimate de I/O digital
EKRP1HB
Logica semnalului de alarmă
■ [C-01] Logica semnalului de alarmă: defineşte logica
semnalului de alarmă de pe placa cu circuite imprimate
pentru intrare/ieşire digitală EKRP1HB.
[C-01]=0, semnalul de alarmă va fi alimentat când survine o
alarmă (prestabilit).
Dacă [C-01]=1, semnalul de alarmă nu va fi alimentat când
survine o alarmă. Acest reglaj local permite diferenţierea
între detectarea unei alarme şi detectarea unei întreruperi a
alimentării unităţii.
[C-01] Alarmă
0 Ieşire închisă
(presta-
bilit)
1 Ieşire deschisă
Exploatarea bivalentă
Se aplică numai la instalaţiile cu un boiler auxiliar (funcţionare alter-
nativă, racordat în paralel). Scopul acestei funcţii este să determine
—pe baza temperaturii exterioare— care sursă de încălzire poate/va
asigura încălzirea spaţiului, unitatea interioară Rotex sau un boiler
auxiliar.
Reglajul local "exploatare bivalentă" aplică numai operaţiunea de
încălzire a spaţiului de către unitatea interioară şi semnalul de
autorizare pentru boilerul auxiliar.
Când funcţia de "exploatare bivalentă" este activată, unitatea
interioară se va opri automat în operaţiunea de încălzire a spaţiului
când temperatura exterioară scade sub "temperatura de cuplare
bivalentă" iar semnalul de autorizare pentru boilerul auxiliar devine
activ.
Manual de instalare
31
Lipsă alimentare
Fără alarmă la unitate
Ieşire deschisă Ieşire deschisă
Ieşire închisă Ieşire deschisă
Când funcţia de exploatare bivalentă este dezactivată, încălzirea
spaţiului de către unitatea interioară este posibilă la toate tempera-
turile din exterior (vezi intervalele de funcţionare) şi semnalul de
autorizare pentru boilerul auxiliar este întotdeauna dezactivat.
■ [C-02] Situaţia exploatării bivalente: defineşte activarea (1)
sau dezactivarea (0) exploatării bivalente.
■ [C-03]
Temperatura
temperatura exterioară sub care va fi activ semnalul de
autorizare pentru boilerul auxiliar (închis, KCR pe EKRP1HB)
iar încălzirea spaţiului de către unitatea interioară va fi oprită.
■ [C-04] Histereza bivalentă: defineşte diferenţa de tempera-
tură dintre temperatura de cuplare bivalentă şi temperatura
de decuplare bivalentă.
Semnal de autorizare X1–X2 (EKRP1HB)
închis
[C-04]
deschis
[C-03]
T Temperatura din exterior
A
PRECAUŢIE
Aveţi grijă să respectaţi toate regulile menţionate în
aplicaţia 5 când funcţia de exploatare bivalentă este
activată.
Rotex nu-şi asumă răspunderea pentru nici o daună
rezultând din nerespectarea acestei reguli.
■
Dacă unitatea exterioară este monofazată,
combinaţia reglajului [4-03]=0/2 cu exploatarea
bivalentă la o temperatură din exterior scăzută
poate cauza insuficienţa apei menajere calde.
■
Exploatarea bivalentă nu are efect asupra
modului de încălzire a apei menajere. Apa
menajeră rămâne şi este încălzită numai de
unitatea interioară.
■
Semnalul de autorizare pentru boilerul auxiliar
este plasat pe EKRP1HB (placă cu circuite
imprimate pentru intrare/ieşire digitală). Când
este activat, contactul X1, X2 este închis, iar
când este dezactivat, este deschis. Vezi figura
pentru poziţia schematică a acestui contact.
X2M
Unitate interioară pentru sistem de pompă termică aer la apă
de cuplare bivalentă: defineşte
T
A
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
