LET OP Configureer DIP-schakelaar SS2-3 op de printplaat
van de schakelkast van de RKHB* juist. Zie
"Configuratie van
kamerthermostaat" op pagina 23.
Voor configuratie B: Voer de lokale instellingen [C-02,
C-03 en C-04] goed uit. Zie "Bivalente werking" op
pagina 32.
VOORZICHTIG
Het retourwater naar de RKHB*-warmtewisselaar mag
nooit warmer dan 55°C zijn.
Stel de doeltemperatuur van het uittredend water daarom
nooit in op meer dan 55°C op de controller van de ketel en
monteer een Aquastat
van de RKHB*-unit.
Controleer of de terugslagkleppen (lokale levering) juist in
het systeem geïnstalleerd zijn.
Controleer of de kamerthermostaat (th) niet voortdurend
AAN/UIT wordt geschakeld.
Rotex is niet aansprakelijk voor eventuele schade die
ontstaat wanneer dit voorschrift niet wordt nageleefd.
(a) De Aquastat-klep moet ingesteld zijn op 55°C en moet de retourwaterstroming
naar de unit afsluiten wanneer de gemeten temperatuur meer dan 55°C
bedraagt. Wanneer de temperatuur zakt, moet de Aquastat-klep de
retourwaterstroming naar de RKHB*-unit weer herstellen.
Handmatige toelating naar de RKHB*-unit op de ketel.
In het geval alleen dat RKHB*-unit mag werken in de stand
verwarmen van ruimten, schakelt u de bivalente werking
uit aan de hand van instelling [C-02].
In het geval alleen de ketel mag werken in de stand
verwarmen van ruimten, verhoogt u de bivalente
inschakeltemperatuur [C-03] tot 25°C.
Montagehandleiding
8
de installatie van
(a)
-klep in de retourwaterstroming

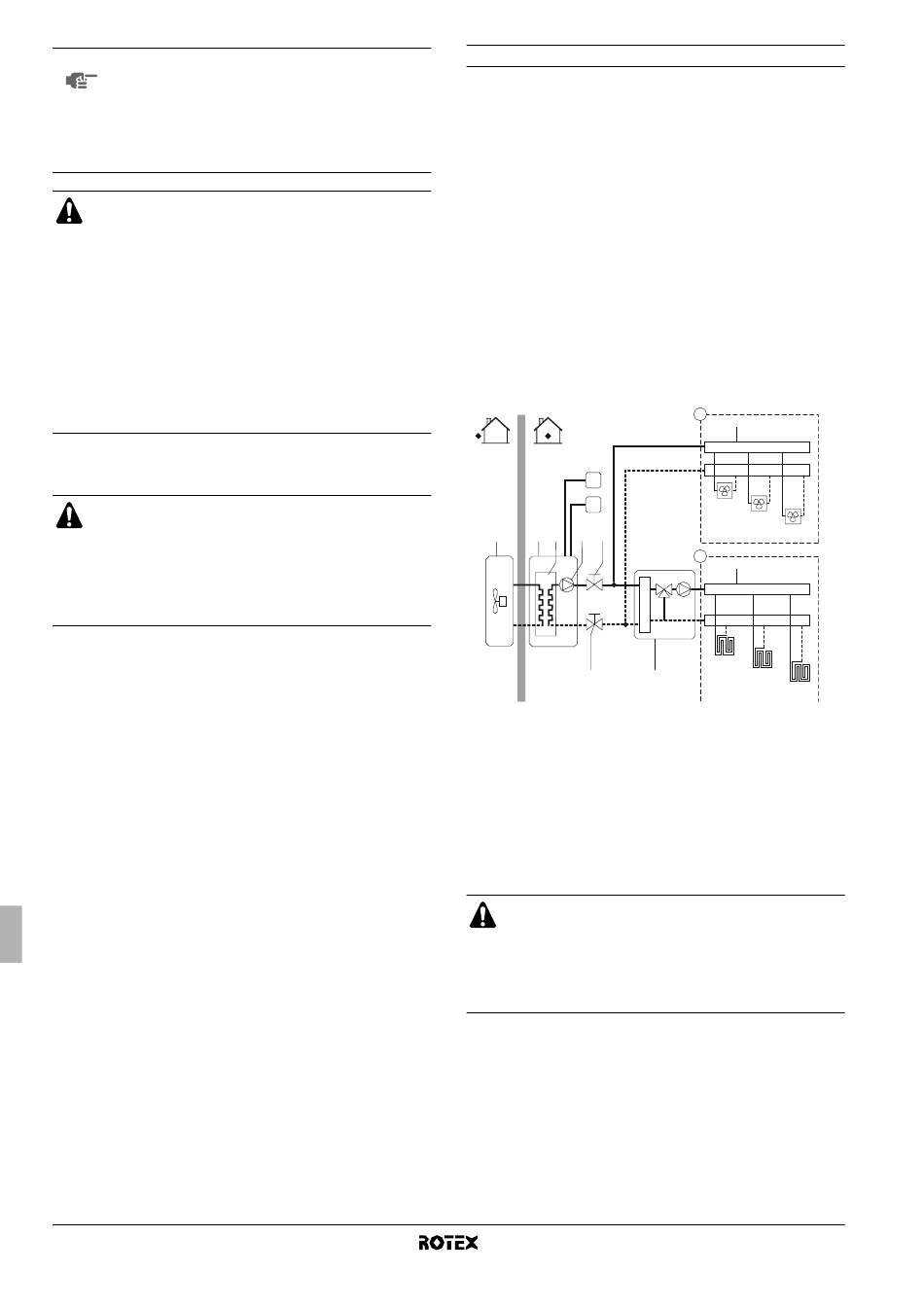

Toepassing 6

Verwarmen van ruimten met kamerthermostaattoepassing via vloer-
de
verwarmingslussen en ventilatorconvectoren. De vloerverwarmings-
lussen en ventilatorconvectoren
watertemperatuur.
De vloerverwarmingslussen vereisen in de verwarmingsstand een
lagere watertemperatuur dan de ventilatorconvectoren. Om deze twee
instelpunten mogelijk te maken, wordt een mengstation gebruikt dat de
watertemperatuur aanpast aan de vereisten van de vloerverwarmings-
lussen. De ventilatorconvectoren zijn rechtstreeks aangesloten op het
watercircuit van de binnenunit en de vloerverwarmingslussen zijn
aangesloten na het mengstation. De binnenunit bestuurt dit
mengstation niet.
De werking en configuratie van het lokale watercircuit behoort tot de
verantwoordelijkheid van de installateur.
Rotex biedt alleen een besturingsfunctie met dubbele instelpunten.
Deze functie maakt twee instelpunten mogelijk. Afhankelijk van de
vereiste watertemperatuur (vloerverwarmingslussen en/of ventilator-
convectoren zijn vereist), kan het eerste of het tweede instelpunt
worden geactiveerd.
1 2 3 4
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Pomp
5 Afsluiter
6 Verdeelstuk zone A
(lokale levering)
7 Verdeelstuk zone B
(lokale levering)
Het voordeel van besturing met dubbel instelpunt is dat de
warmtepomp zal/kan werken met de laagste vereiste
temperatuur van uittredend water wanneer alleen vloer-
verwarming vereist is. Een hogere temperatuur van het
uittredend water wordt alleen vereist in het geval de
ventilatorconvectoren werken.
Dit levert betere prestaties van de warmtepomp op.
vereisen een
B
7
T1
T2
FCU1
FCU2
5
A
6
FHL1
8 9
FHL2
8 Afsluiter
9 Mengstation
(lokale levering)
T1 Kamerthermostaat voor
zone A (optie)
T2 Kamerthermostaat voor
zone B (optie)
FCU1..3 Ventilatorconvector (optie)
FHL1...3 Vloerverwarmingslus
(lokale levering)
Binnenunit voor lucht-water-warmtepompsysteem
verschillende
FCU3
FHL3
RKHBH/X016BA
4PW54226-1A
