Dimensioni e spazio di servizio

Unità di misura: mm
Dimensioni dell'unità, vedere la figura 3
1 Tubo di drenaggio
flessibile
2 Attacco d'uscita acqua
3 Attacco d'ingresso acqua
4 Attacco del refrigerante
liquido
Spazio di servizio richiesto, vedere la figura 2
Ispezione, trattamento ed eliminazione dell'imballaggio
dell'unità
■
L'unità interna è imballata una scatola di cartone fissata con
delle reggette su un pallet di legno.
■
Al momento della consegna, l'unità deve essere obbligatoria-
mente ispezionata con attenzione ed ogni danno rilevato deve
essere immediatamente notificato per iscritto al vettore.
■
Accertarsi che siano inclusi tutti gli accessori dell'unità interna
(vedere "Accessori" a pagina 3).
■
Per evitare danni durante
nell'imballaggio originale il più vicino possibile al luogo
d'installazione.
■

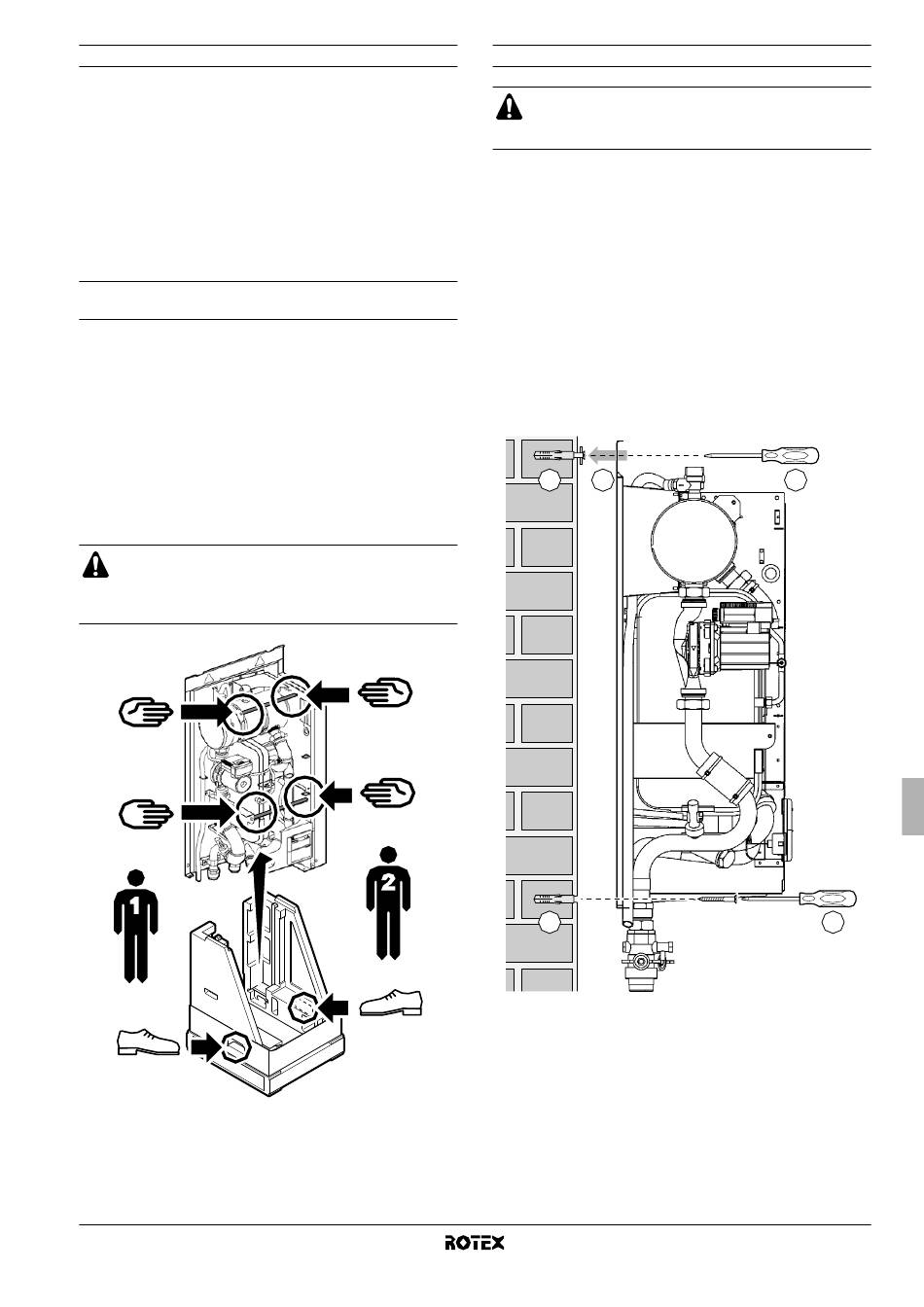

L'unità interna pesa circa 48 kg e deve essere sollevata da due
persone utilizzando le due barre di sollevamento previste.
ATTENZIONE
Non afferrare il quadro elettrico o le tubazioni per sollevare
l'unità. Sono disponibili due barre di sollevamento per
l'unità.
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
5 Attacco del refrigerante
gassoso
FBSP Tubo femmina conforme
allo standard britannico
MBSP Tubo maschio conforme
allo standard britannico
il trasporto, portare l'unità
Montaggio dell'unità interna
ATTENZIONE
L'unità interna pesa circa 48 kg. L'installazione richiede
l'intervento di due persone.
1 Applicare il modello per l'installazione (vedere la confezione)
sulla parete e segnare le posizioni di fissaggio (2 in alto (● T) e
2 in basso (● B)).
Assicurarsi che i contrassegni (2 per 2) siano perfettamente
allineati e che le loro dimensioni corrispondano alla figura 4.
Quando l'unità non è montata in piano, è possibile che rimanga
dell'aria nel circuito idraulico, provocando problemi di funziona-
mento dell'unità.
Prestare particolare attenzione a tale requisito quando si installa
il modello RKHBX per impedire lo straripamento della bacinella
di drenaggio.
2 Praticare quattro fori e inserire 4 tasselli (adatti a M10).
3 Inserire le viti nei tasselli superiori e agganciare l'unità interna
alle viti superiori.
4 Inserire le viti nei tasselli inferiori e serrarle saldamente.
2
1
1
3
4
Manuale d'installazione
13
