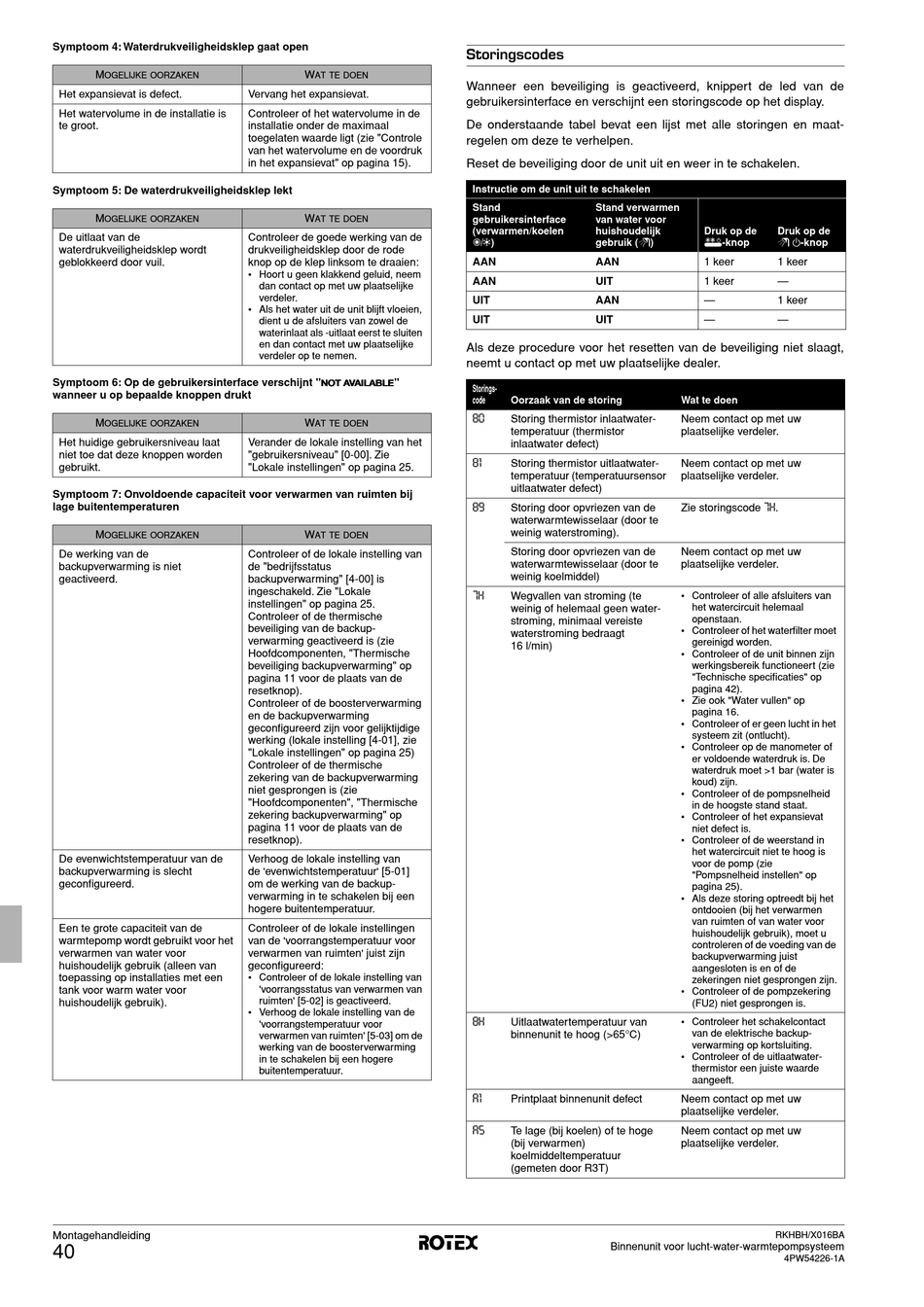

Symptoom 4: Waterdrukveiligheidsklep gaat open
M
OGELIJKE OORZAKEN
Het expansievat is defect.
Het watervolume in de installatie is
te groot.
Symptoom 5: De waterdrukveiligheidsklep lekt
M
OGELIJKE OORZAKEN
De uitlaat van de
waterdrukveiligheidsklep wordt
geblokkeerd door vuil.
Symptoom 6: Op de gebruikersinterface verschijnt "n
wanneer u op bepaalde knoppen drukt
M
OGELIJKE OORZAKEN
Het huidige gebruikersniveau laat
niet toe dat deze knoppen worden
gebruikt.
Symptoom 7: Onvoldoende capaciteit voor verwarmen van ruimten bij
lage buitentemperaturen
M
OGELIJKE OORZAKEN
De werking van de
backupverwarming is niet
geactiveerd.
De evenwichtstemperatuur van de
backupverwarming is slecht
geconfigureerd.
Een te grote capaciteit van de
warmtepomp wordt gebruikt voor het
verwarmen van water voor
huishoudelijk gebruik (alleen van
toepassing op installaties met een
tank voor warm water voor
huishoudelijk gebruik).
Montagehandleiding
40
W
AT TE DOEN
Vervang het expansievat.
Controleer of het watervolume in de
installatie onder de maximaal
toegelaten waarde ligt (zie "Controle
van het watervolume en de voordruk
in het expansievat" op pagina 15).
W
AT TE DOEN
Controleer de goede werking van de
drukveiligheidsklep door de rode
knop op de klep linksom te draaien:
• Hoort u geen klakkend geluid, neem
dan contact op met uw plaatselijke
verdeler.
• Als het water uit de unit blijft vloeien,
dient u de afsluiters van zowel de
waterinlaat als -uitlaat eerst te sluiten
en dan contact met uw plaatselijke
verdeler op te nemen.
n " n n
W
AT TE DOEN
Verander de lokale instelling van het
"gebruikersniveau" [0-00]. Zie
"Lokale instellingen" op pagina 25.
W
AT TE DOEN
Controleer of de lokale instelling van
de "bedrijfsstatus
backupverwarming" [4-00] is
ingeschakeld. Zie "Lokale
instellingen" op pagina 25.
Controleer of de thermische
beveiliging van de backup-
verwarming geactiveerd is (zie
Hoofdcomponenten, "Thermische
beveiliging backupverwarming" op
pagina 11 voor de plaats van de
resetknop).
Controleer of de boosterverwarming
en de backupverwarming
geconfigureerd zijn voor gelijktijdige
werking (lokale instelling [4-01], zie
"Lokale instellingen" op pagina 25)
Controleer of de thermische
zekering van de backupverwarming
niet gesprongen is (zie
"Hoofdcomponenten", "Thermische
zekering backupverwarming" op
pagina 11 voor de plaats van de
resetknop).
Verhoog de lokale instelling van
de ' evenwichtstemperatuur ' [5-01]
om de werking van de backup-
verwarming in te schakelen bij een
hogere buitentemperatuur.
Controleer of de lokale instellingen
van de ' voorrangstemperatuur voor
verwarmen van ruimten ' juist zijn
geconfigureerd:
• Controleer of de lokale instelling van
'voorrangsstatus van verwarmen van
ruimten' [5-02] is geactiveerd.
• Verhoog de lokale instelling van de
'voorrangstemperatuur voor
verwarmen van ruimten' [5-03] om de
werking van de boosterverwarming
in te schakelen bij een hogere
buitentemperatuur.

Storingscodes

Wanneer een beveiliging is geactiveerd, knippert de led van de
gebruikersinterface en verschijnt een storingscode op het display.
De onderstaande tabel bevat een lijst met alle storingen en maat-
regelen om deze te verhelpen.
Reset de beveiliging door de unit uit en weer in te schakelen.
Instructie om de unit uit te schakelen
Stand Stand verwarmen
gebruikersinterface van water voor
(verwarmen/koelen huishoudelijk
=)
gebruik (w)
AAN AAN
AAN UIT
UIT AAN
UIT UIT
Als deze procedure voor het resetten van de beveiliging niet slaagt,
neemt u contact op met uw plaatselijke dealer.
Storings-
code Oorzaak van de storing
80
Storing thermistor inlaatwater-
temperatuur (thermistor
inlaatwater defect)
81
Storing thermistor uitlaatwater-
temperatuur (temperatuursensor
uitlaatwater defect)
89
Storing door opvriezen van de
waterwarmtewisselaar (door te
weinig waterstroming).
Storing door opvriezen van de
waterwarmtewisselaar (door te
weinig koelmiddel)
7H
Wegvallen van stroming (te
weinig of helemaal geen water-
stroming, minimaal vereiste
waterstroming bedraagt
16 l/min)
8H
Uitlaatwatertemperatuur van
binnenunit te hoog (>65°C)
A1
Printplaat binnenunit defect
A5
Te lage (bij koelen) of te hoge
(bij verwarmen)
koelmiddeltemperatuur
(gemeten door R3T)
Binnenunit voor lucht-water-warmtepompsysteem
Druk op de Druk op de
y-knop v-knop
1 keer 1 keer
1 keer —
— 1 keer
— —
Wat te doen
Neem contact op met uw
plaatselijke verdeler.
Neem contact op met uw
plaatselijke verdeler.
Zie storingscode 7H.
Neem contact op met uw
plaatselijke verdeler.
• Controleer of alle afsluiters van
het watercircuit helemaal
openstaan.
• Controleer of het waterfilter moet
gereinigd worden.
• Controleer of de unit binnen zijn
werkingsbereik functioneert (zie
"Technische specificaties" op
pagina 42).
• Zie ook "Water vullen" op
pagina 16.
• Controleer of er geen lucht in het
systeem zit (ontlucht).
• Controleer op de manometer of
er voldoende waterdruk is. De
waterdruk moet >1 bar (water is
koud) zijn.
• Controleer of de pompsnelheid
in de hoogste stand staat.
• Controleer of het expansievat
niet defect is.
• Controleer of de weerstand in
het watercircuit niet te hoog is
voor de pomp (zie
"Pompsnelheid instellen" op
pagina 25).
• Als deze storing optreedt bij het
ontdooien (bij het verwarmen
van ruimten of van water voor
huishoudelijk gebruik), moet u
controleren of de voeding van de
backupverwarming juist
aangesloten is en of de
zekeringen niet gesprongen zijn.
• Controleer of de pompzekering
(FU2) niet gesprongen is.
• Controleer het schakelcontact
van de elektrische backup-
verwarming op kortsluiting.
• Controleer of de uitlaatwater-
thermistor een juiste waarde
aangeeft.
Neem contact op met uw
plaatselijke verdeler.
Neem contact op met uw
plaatselijke verdeler.
RKHBH/X016BA
4PW54226-1A
