Contrôle du chauffage de fond de bac
S'applique uniquement à l'installation avec unité extérieure RRLQ ou
au cas où l'option kit de chauffage de fond de bac est installée.
■ [F-02] Température de mise en marche de chauffage de fond
de bac: définit la température extérieure en dessous de
laquelle le chauffage de fond de bac sera désactivé par
l'unité intérieure afin d'empêcher une accumulation de givre
dans le fond de bac de l'unité intérieure aux basses
températures extérieures.
■ [F-03] Hystérésis du chauffage de fond de bac: définit la
différence de température entre la température de marche du
chauffage de fond de bac et la température d'arrêt du
chauffage de fond de bac.

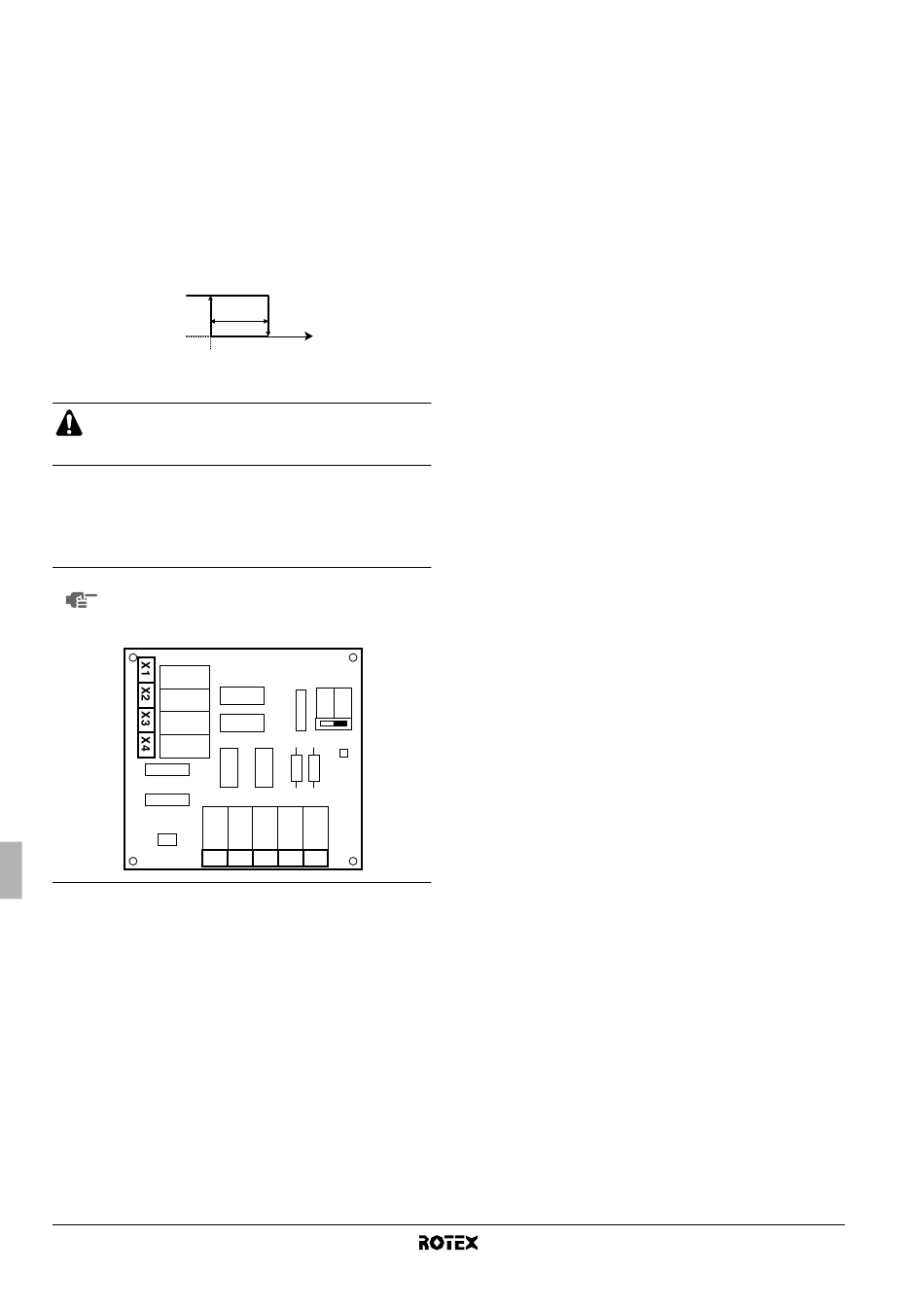

Chauffage de fond de bac
MARCHE
[F-03]
ARRET
[F-02]
T Température extérieure
A
ATTENTION
Le chauffage de fond de bac est contrôlé via X14A.
S'assurer que [F-04] est bien réglé.
Fonctionnalité de X14A
■ [F-04] Fonctionnalité de X14A: spécifie si la logique de X14A
suit le signal de sortie pour le modèle de kit solaire
RKHBH/X_AA/AB (0) ou si la logique de X14A suit la sortie
pour le chauffage de fond de bac (1).
REMARQUE Indépendamment du réglage sur place [F-04], le
contact X3-X4 (EKRP1HB) suit la logique du signal de
sortie pour le modèle de kit solaire. Voir la figure pour
l'emplacement schématique de ce contact.
X2M
YC Y1 Y2 Y3 Y4
Manuel d'installation
34
T
A
OFF ON
SS1
X1M
Unité intérieure pour système de pompe à chaleur air à eau
RKHBH/X016BA
4PW54226-1A
