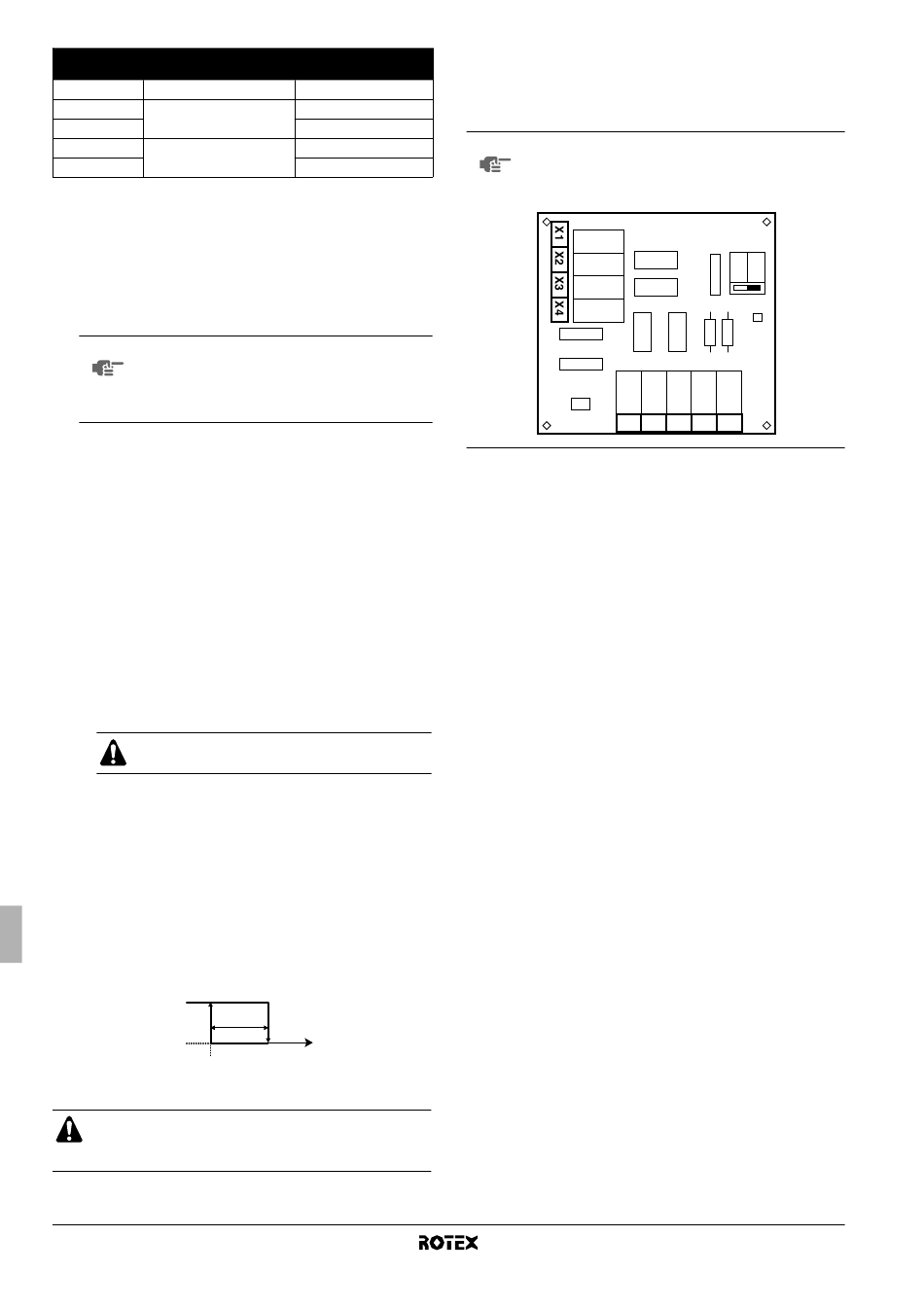

Bereik buitentemperatuur
(T )
[D-03]
A
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Uitlezing informatie over de unit
■ [E-00] Uitlezing van de softwareversie (voorbeeld: 23)
■ [E-01] Uitlezing van de EEPROM-versie (voorbeeld: 23)
■ [E-02] Uitlezing van de identificatie van het model van de unit
(voorbeeld: 11)
■ [E-03] Uitlezing van de vloeibare koelmiddeltemperatuur
■ [E-04] Uitlezing van de inlaatwatertemperatuur
LET OP De uitlezingen [E-03] en [E-04] worden niet
permanent geactualiseerd.
uitlezingen worden pas geactualiseerd nadat weer
naar de eerste codes van de lokale instellingen
wordt teruggekeerd.
[F] Instelling optie
Pompwerking
De lokale instelling van de pompwerking geldt alleen voor de logica
van de pompwerking wanneer DIP-schakelaar SS2-3 op OFF staat.
Wanneer de functie pompwerking gedeactiveerd is, wordt de pomp
stilgelegd als de buitentemperatuur hoger is dan de in [4-02]
ingestelde waarde of als de buitentemperatuur onder de in [F-01]
ingestelde waarde daalt. Wanneer de pompwerking geactiveerd is,
kan de pomp bij alle buitentemperaturen werken. Zie "Configuratie
van de pompwerking" op pagina 23.
■ [F-00] Pompwerking: bepaalt of de functie pompwerking
geactiveerd (1) of gedeactiveerd(0) is.
Toelating koelen van ruimten
■ [F-01] Toelatingstemperatuur koelen van ruimten: bepaalt de
buitentemperatuur waaronder
uitgeschakeld is.
Deze functie geldt alleen voor RKHBX wanneer
koelen van ruimten geselecteerd is.
Besturing bodemplaatverwarming
Geldt alleen voor installaties met een buitenunit RRLQ of in het geval
dat de optie kit met bodemplaatverwarming geïnstalleerd is.
■ [F-02] Inschakeltemperatuur
bepaalt de buitentemperatuur waaronder de binnenunit de
bodemplaatverwarming
buitentemperatuur ijsvorming in de bodemplaat van de
buitenunit te voorkomen.
■ [F-03] Hysterese
bodemplaatverwarming:
temperatuurverschil tussen de in- en uitschakeltemperatuur
van de bodemplaatverwarming.
Bodemplaatverwarming
AAN
[F-03]
UIT
[F-02]
T Buitentemperatuur
A
VOORZICHTIG
De bodemplaatverwarming wordt bestuurd via X14A.
Controleer of [F-04] juist is ingesteld.
Montagehandleiding
34
Lokale
verschuivingswaarde
—
2
4
2
4
De temperatuur-
koelen van ruimten
bodemplaatverwarming:
activeert om bij een lage
bepaalt het
T
A
Functionaliteit van X14A
■ [F-04] Functionaliteit van X14A: bepaalt of de logica van
X14A het outputsignaal
RKHBH/X_AA/AB (0) volgt ofwel of de logica van X14A de
output voor de bodemplaatverwarming volgt (1).
LET OP Onafhankelijk van lokale instelling [F-04], volgt contact
X3-X4 (EKRP1HB) de logica van het outputsignaal
voor het zonnekitmodel. Zie de afbeelding hierna voor
de schematische locatie van dit contact.
X2M
YC Y1 Y2 Y3 Y4
Binnenunit voor lucht-water-warmtepompsysteem
voor het zonnekitmodel
OFF ON
SS1
X1M
RKHBH/X016BA
