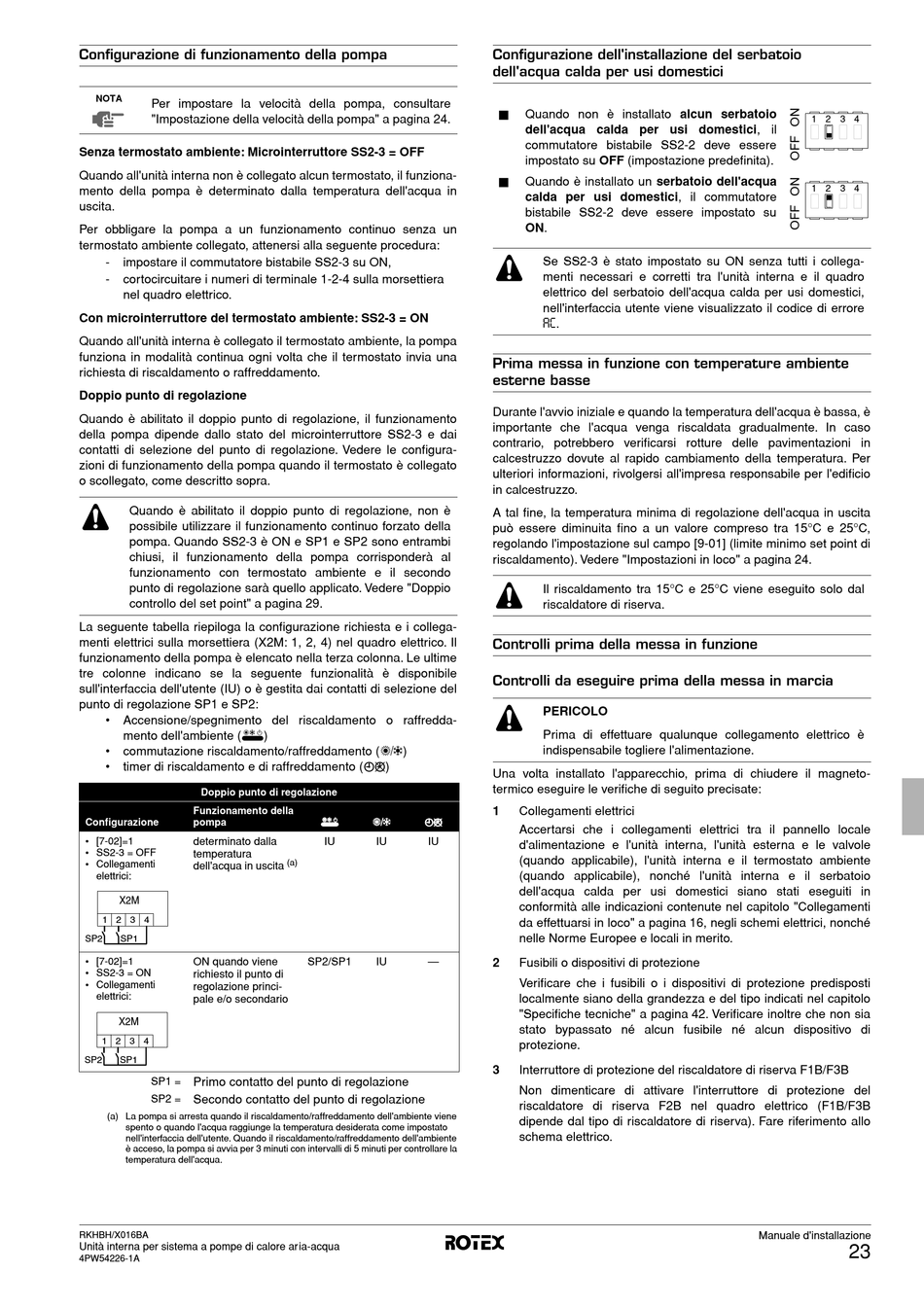

Configurazione di funzionamento della pompa
NOTA
Per impostare la velocità della pompa, consultare
"Impostazione della velocità della pompa" a pagina 24.
Senza termostato ambiente: Microinterruttore SS2-3 = OFF
Quando all'unità interna non è collegato alcun termostato, il funziona-
mento della pompa è determinato dalla temperatura dell'acqua in
uscita.
Per obbligare la pompa a un funzionamento continuo senza un
termostato ambiente collegato, attenersi alla seguente procedura:
- impostare il commutatore bistabile SS2-3 su ON,
- cortocircuitare i numeri di terminale 1-2-4 sulla morsettiera
nel quadro elettrico.
Con microinterruttore del termostato ambiente: SS2-3 = ON
Quando all'unità interna è collegato il termostato ambiente, la pompa
funziona in modalità continua ogni volta che il termostato invia una
richiesta di riscaldamento o raffreddamento.
Doppio punto di regolazione
Quando è abilitato il doppio punto di regolazione, il funzionamento
della pompa dipende dallo stato del microinterruttore SS2-3 e dai
contatti di selezione del punto di regolazione. Vedere le configura-
zioni di funzionamento della pompa quando il termostato è collegato
o scollegato, come descritto sopra.
Quando è abilitato il doppio punto di regolazione, non è
possibile utilizzare il funzionamento continuo forzato della
pompa. Quando SS2-3 è ON e SP1 e SP2 sono entrambi
chiusi, il funzionamento della pompa corrisponderà al
funzionamento con termostato ambiente e il secondo
punto di regolazione sarà quello applicato. Vedere "Doppio
controllo del set point" a pagina 29.
La seguente tabella riepiloga la configurazione richiesta e i collega-
menti elettrici sulla morsettiera (X2M: 1, 2, 4) nel quadro elettrico. Il
funzionamento della pompa è elencato nella terza colonna. Le ultime
tre colonne indicano se la seguente funzionalità è disponibile
sull'interfaccia dell'utente (IU) o è gestita dai contatti di selezione del
punto di regolazione SP1 e SP2:
• Accensione/spegnimento del riscaldamento o raffredda-
mento dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
Doppio punto di regolazione
Funzionamento della
Configurazione pompa
• [7-02]=1 determinato dalla
• SS2-3 = OFF temperatura
• Collegamenti
dell'acqua in uscita
elettrici:
X2M
1 2 3 4
SP2 SP1
• [7-02]=1 ON quando viene
• SS2-3 = ON
richiesto il punto di
• Collegamenti
regolazione princi-
elettrici:
pale e/o secondario
X2M
1 2 3 4
SP2 SP1
SP1 = Primo contatto del punto di regolazione
Secondo contatto del punto di regolazione
SP2 =
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
y y y y = = = = p p p p r r r r
IU IU IU
(a)
SP2/SP1 IU —
Configurazione dell'installazione del serbatoio
dell'acqua calda per usi domestici
■
Quando non è installato alcun serbatoio
dell'acqua calda per usi domestici, il
commutatore bistabile SS2-2 deve essere
impostato su OFF (impostazione predefinita).
■
Quando è installato un serbatoio dell'acqua
calda per usi domestici, il commutatore
bistabile SS2-2 deve essere impostato su
ON.
Se SS2-3 è stato impostato su ON senza tutti i collega-
menti necessari e corretti tra l'unità interna e il quadro
elettrico del serbatoio dell'acqua calda per usi domestici,
nell'interfaccia utente viene visualizzato il codice di errore
AC.
Prima messa in funzione con temperature ambiente
esterne basse
Durante l'avvio iniziale e quando la temperatura dell'acqua è bassa, è
importante che l'acqua venga riscaldata gradualmente. In caso
contrario, potrebbero verificarsi rotture delle pavimentazioni in
calcestruzzo dovute al rapido cambiamento della temperatura. Per
ulteriori informazioni, rivolgersi all'impresa responsabile per l'edificio
in calcestruzzo.
A tal fine, la temperatura minima di regolazione dell'acqua in uscita
può essere diminuita fino a un valore compreso tra 15°C e 25°C,
regolando l'impostazione sul campo [9-01] (limite minimo set point di
riscaldamento). Vedere "Impostazioni in loco" a pagina 24.
Il riscaldamento tra 15°C e 25°C viene eseguito solo dal
riscaldatore di riserva.

Controlli prima della messa in funzione

Controlli da eseguire prima della messa in marcia

PERICOLO
Prima di effettuare qualunque collegamento elettrico è
indispensabile togliere l'alimentazione.
Una volta installato l'apparecchio, prima di chiudere il magneto-
termico eseguire le verifiche di seguito precisate:
1 Collegamenti elettrici
Accertarsi che i collegamenti elettrici tra il pannello locale
d'alimentazione e l'unità interna, l'unità esterna e le valvole
(quando applicabile), l'unità interna e il termostato ambiente
(quando applicabile), nonché l'unità interna e il serbatoio
dell'acqua calda per usi domestici siano stati eseguiti in
conformità alle indicazioni contenute nel capitolo "Collegamenti
da effettuarsi in loco" a pagina 16, negli schemi elettrici, nonché
nelle Norme Europee e locali in merito.
2 Fusibili o dispositivi di protezione
Verificare che i fusibili o i dispositivi di protezione predisposti
localmente siano della grandezza e del tipo indicati nel capitolo
"Specifiche tecniche" a pagina 42. Verificare inoltre che non sia
stato bypassato né alcun fusibile né alcun dispositivo di
protezione.
3 Interruttore di protezione del riscaldatore di riserva F1B/F3B
Non dimenticare di attivare l'interruttore di protezione del
riscaldatore di riserva F2B nel quadro elettrico (F1B/F3B
dipende dal tipo di riscaldatore di riserva). Fare riferimento allo
schema elettrico.
1 2 3 4
1 2 3 4
